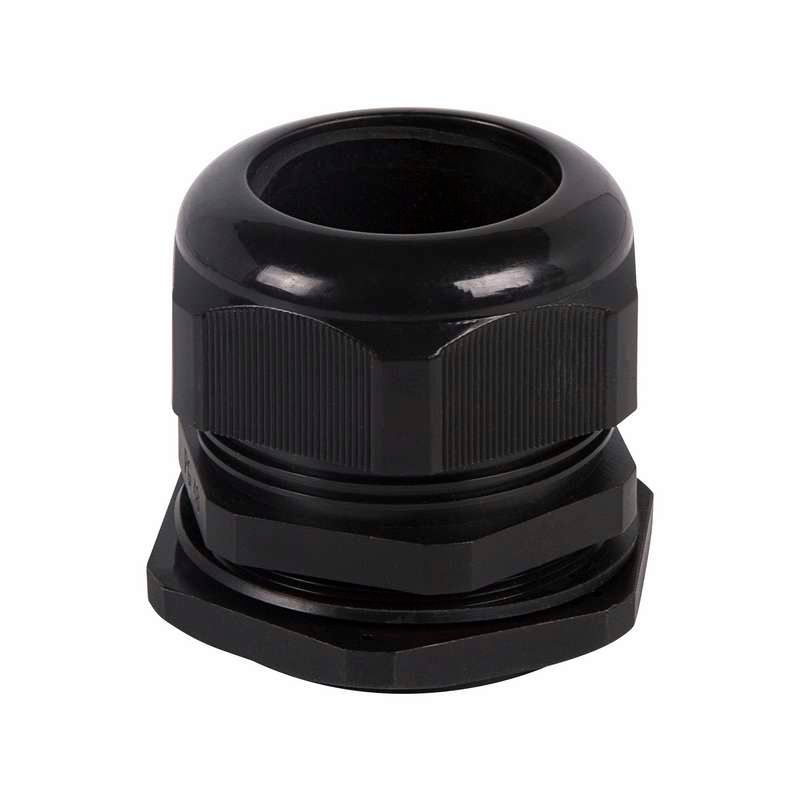

Кабельный ввод PG-48 (34-44 мм)черный | 07-8048-1 REXANT MEET

Кабельный ввод Rexant 07-8048-1 предназначен для надежного крепления кабелей с диаметром 34–44 мм при проходе через стенки электрооборудования - например, щитов, коробов или пультов управления, работающих в агрессивной среде. Этот кабельный ввод обеспечивает герметичность, механическую защиту и предотвращает провисание или перетирание кабеля.

Назначение и область применения

Кабельный ввод Rexant 07-8048-1 используется там, где требуется герметизация точки входа кабеля в корпус оборудования. Подходит для установки в устройствах, эксплуатируемых на улице, в подвалах, вблизи морских побережий, в цехах с высокой запыленностью или воздействием химических веществ. Особенно эффективен в условиях постоянной влажности, морского тумана или частых перепадов температур.

Технические характеристики

• Номинальный размер резьбы: 60 PG - совместим с отверстиями стандарта PG-60
• Диаметр кабеля: 34–44 мм - позволяет фиксировать кабели среднего и крупного сечения
• Степень защиты: IP68 - полностью защищен от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, легкий, устойчив к ударным нагрузкам
• Уплотнение: эластомерное кольцо из неопрена - сохраняет эластичность при экстремальных температурах
• Температурный диапазон: от –40 C до +100 C - работает в холодных регионах и рядом с нагревательными элементами
• Длина резьбы: 15 мм - достаточна для плотного соединения с толстостенным корпусом
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце
• Безгалогенный состав - безопасен при горении, соответствует требованиям экологической безопасности
• Разъемный сальник - позволяет менять кабель без демонтажа всего ввода
• Ударопрочность - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод Rexant 07-8048-1 имеет резьбу PG-60 и требует подготовленного отверстия диаметром 60 мм в корпусе оборудования. Для монтажа:

• Заготовьте отверстие точно по размеру - не допускайте зазора более +-0,5 мм
• Протяните кабель через внутреннее отверстие уплотнителя перед сборкой
• Наденьте ввод на кабель, затем завинтите гайку в корпус до упора - используйте ключ по размеру внешней грани
• Гайка имеет антираскручивающую конструкцию - не требует дополнительной контргайки
• Проверьте герметичность: после затяжки попробуйте потянуть кабель - он не должен двигаться

Обратите внимание: размер шестигранника равен 0 мм - для затяжки применяйте специальный ключ или плоскогубцы с мягкими губками, чтобы не повредить поверхность.

Безопасность и стандарты

Кабельный ввод Rexant 07-8048-1 соответствует международному стандарту IEC 60529 по степени защиты IP68. Материалы сертифицированы на соответствие RoHS - отсутствие свинца, ртути и других опасных веществ. Применение в соответствии с ГОСТ Р 51317.4.4 и DIN 47400.

Преимущества

• Высокая степень герметизации IP68 - выше, чем у большинства аналогов с IP67
• Уплотнитель из неопрена сохраняет эластичность даже при минус 40 C - не трескается зимой
• Полиамидный корпус не коррозирует, не боится соленой воды и масел
• Разъемная конструкция - замена кабеля возможна без замены самого ввода
• Отсутствие галогенов - снижает риск образования ядовитых паров при возгорании
• Ударопрочность - можно использовать в местах с риском случайных ударов или вибраций

Ограничения применения

• Не предназначен для кабелей меньше 34 мм - уплотнитель будет слишком свободным, потеряется герметичность
• Не рекомендован для кабелей с жесткой броней или металлической оплеткой - может повредить уплотнительное кольцо
• Не следует применять в контакте с сильными окислителями, хлорированными растворителями или концентрированными кислотами - материал не рассчитан на такие среды
• Не является средством против кражи - не обеспечивает антивандальной защиты

Примеры использования

• Подключение силового кабеля к наружному распределительному щиту на промышленном объекте
• Ввод кабеля в пульт управления насосной станцией в районе морского берега
• Проход кабеля в контроллер автономной системы освещения, установленной в подвале с высокой влажностью
• Фиксация сигнальных кабелей в системах автоматизации на пищевых производствах с регулярной мойкой

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше выбрать ввод с минимальным допуском (например, 38–42 мм), если ваш кабель близок к границе диапазона
• Если кабель имеет тонкую изоляцию - используйте термоусадку вокруг него перед введением в сальник, чтобы избежать деформации уплотнителя
• При многократной замене кабелей смазывайте резьбу силиконовой смазкой - продлевает срок службы и облегчает обслуживание
• Не затягивайте гайку чрезмерно - переусердствование может сплющить уплотнительное кольцо и нарушить герметичность
• Для монтажа в тонкостенных корпусах (менее 5 мм) используйте переходную пластину - иначе резьба может вырваться
