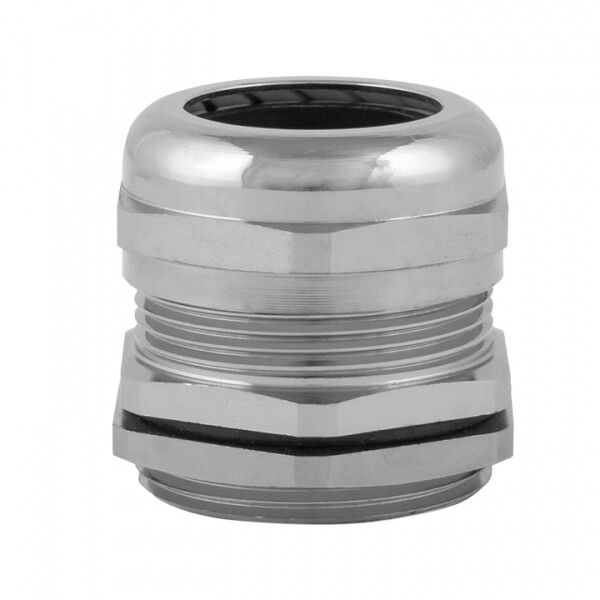

Сальник металлический MGM30 IP68 d проводника 13-18 мм. PROxima | plc-mgm-30 EKF

Сальник металлический MGM30 IP68 диаметр проводника 13–18 мм от EKF PROxima обеспечивает герметичный и механически прочный ввод кабеля в оборудование, сохраняя степень защиты IP68 даже в агрессивных условиях. Подходит для промышленных шкафов, станций управления и систем автоматизации.

Назначение и область применения

Сальник металлический MGM30 IP68 диаметр проводника 13–18 мм предназначен для герметичного прохода силовых и сигнальных кабелей через стенки электрошкафов, распределительных устройств и корпусов оборудования. Обеспечивает защиту от пыли, воды, химических веществ и механических нагрузок. Применяется в промышленных системах, НКУ, на объектах с высокими требованиями к надёжности - например, на заводах, в насосных станциях, на открытых площадках и в зонах с повышенной влажностью.

Технические характеристики

• Номинальный размер резьбы: 30 мм
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Диапазон диаметров кабеля: 13–18 мм
• Материал корпуса: латунь с никелированным покрытием
• Длина резьбы: 8 мм
• Размер шестигранника: 34 мм
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: уплотнительное кольцо из неопрена + зубчатая муфта из нейлона
• Разгрузка натяжения: да - предотвращает перегрузку кабеля
• Ударопрочность: да
• Стойкость к УФ-излучению: да
• Без галогенов: да - безопасен при возгорании
• Взрывобезопасное исполнение: да
• Исполнение: прямолинейное
• Цвет: естественный (серебристый)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Сальник металлический MGM30 IP68 диаметр проводника 13–18 мм совместим со всеми типами кабелей, включая бронированные. Монтаж выполняется путём ввинчивания резьбы 30 мм в подготовленное отверстие в корпусе. Для фиксации используется ключ на 34 мм. Уплотнительное кольцо и зубчатая муфта обеспечивают плотную посадку вокруг кабеля без необходимости подбора дополнительных элементов. Герметизация достигается за счёт сжатия неопренового уплотнителя при затяжке. Рекомендуется проверить соответствие толщины стенки корпуса длине резьбы (8 мм) перед установкой.

Безопасность и стандарты

Сальник соответствует требованиям безопасности для взрывоопасных сред и выполнен без галогенов, что снижает выделение токсичных газов при нагреве. Исполнение IP68 подтверждено тестированием на погружение и герметичность. Сертифицирован для работы в промышленных условиях согласно нормам IEC 60529 и EN 62444.

Преимущества

• Никелированное покрытие латуни повышает коррозионную стойкость и долговечность
• Уплотнение из неопрена сохраняет эластичность при экстремальных температурах
• Зубчатая муфта из нейлона фиксирует кабель и исключает его проскальзывание
• Разгрузка натяжения защищает жилы кабеля от механического разрыва
• Высокая ударопрочность позволяет использовать в вибрационных средах
• Длительная гарантия (7 лет) подтверждает качество материалов и сборки

Ограничения применения

Не рекомендуется использовать с кабелями диаметром менее 13 мм или более 18 мм - возможна потеря герметичности. Не подходит для кабелей с внешним диаметром, значительно отличающимся от указанного диапазона, даже при использовании дополнительных прокладок. Не применяется в качестве крепления для труб или гибких рукавов - только для одиночных кабелей. Не следует затягивать слишком сильно - риск деформации уплотнителя и потери функции разгрузки натяжения.

Примеры использования

• Ввод кабеля в шкафы управления станков ЧПУ
• Подключение датчиков в промышленных осушителях воздуха
• Кабельный ввод в распределительные щиты на улице или в цехах с мойкой
• Системы автономного водоснабжения с частотными преобразователями
• Электрооборудование в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен попадать в диапазон 13–18 мм. Кабель меньше 13 мм требует уплотнительной вставки.
• При работе с бронированным кабелем убедитесь, что броня не пережимается уплотнителем - она должна свободно входить в корпус.
• Для установки в тонкие стенки используйте переходную втулку, чтобы избежать недостаточной глубины резьбы (8 мм).
• При многократном демонтаже заменяйте уплотнительное кольцо - материал неопрена теряет эластичность после нескольких циклов.
• Сальник MGM30 IP68 диаметр проводника 13–18 мм от EKF PROxima легко сочетается с другими компонентами серии PROxima - можно собирать унифицированные системы ввода.
