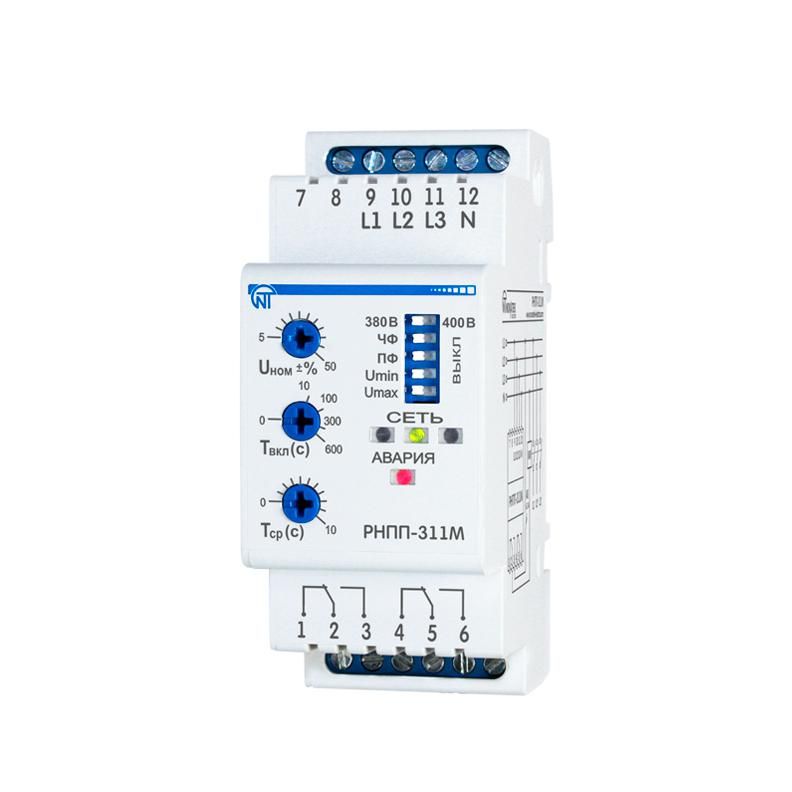

Реле напряжения РНПП-311M трехфазное регулируемоеdip-переключение выбора режимов крепление на DIN-рейку ЕЛ11-13 24В - 3425602311 НовАтек-Электро

Реле напряжения трехфазное РНПП-311М-24 от Новатек-Электро обеспечивает защиту оборудования от скачков и перекосов напряжения в трёхфазной сети с питанием 24 В. Устройство монтируется на DIN-рейку и подходит для промышленного использования в условиях широкого температурного диапазона.

Назначение и область применения

Реле напряжения РНПП-311М-24 защищает трёхфазные нагрузки от опасных режимов работы электросети: превышения или падения напряжения, обрыва одной или двух фаз, нарушения чередования фаз, а также несимметричного распределения напряжений между фазами. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах, чувствительных к качеству электроэнергии.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Количество фаз: 3
• Диапазон измеряемого напряжения: 95–450 В
• Порог срабатывания: 190–570 В (настраивается)
• Коммутируемый ток: 6 А
• Количество переключающих контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Время задержки срабатывания: 0,02–12 секунд (регулируемое)
• Диапазон выдержек времени: 0–600 секунд
• Номинальная мощность: 0,05 кВА
• Способ подключения: винтовые зажимы
• Индикация состояния: светодиоды (состояние сети и сработавшее реле)
• Степень защиты: IP40 / IP20 (защита от прикосновений и попадания твердых частиц, но не от воды)
• Климатическое исполнение: УХЛ3.1 (работает при температуре от -35C до +55C)
• Монтаж: на DIN-рейку, занимает 2 модуля

Совместимость и монтаж

Реле напряжения РНПП-311М-24 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Питание 24 В подаётся от внешнего источника (например, силового трансформатора или импульсного блока питания). Контакты реле коммутируют цепи управления, поэтому не предназначены для прямой коммутации мощных двигателей - требуется применение магнитного пускателя. Монтаж возможен в щитах с хорошей вентиляцией, без воздействия прямого потока воды или масла.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств контроля напряжения в промышленных системах. Климатическое исполнение УХЛ3.1 позволяет использовать его в закрытых помещениях с умеренным и холодным климатом, включая неотапливаемые объекты. Защита IP40 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает герметичность - не применяйте в сырых или пыльных средах без дополнительной защиты корпуса.

Преимущества

• Широкий диапазон регулировки порогов срабатывания - можно адаптировать под конкретный тип оборудования
• Функция контроля порядка фаз и обрыва - предотвращает повреждение двигателей при неверной коммутации
• Настройка временной задержки снижает ложные срабатывания при кратковременных просадках напряжения
• Яркая индикация позволяет оперативно определить причину отключения
• Низкое энергопотребление (0,05 кВА) - совместимо с маломощными источниками питания

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, брызг или постоянной запылённости - степень защиты IP40 недостаточна
• Не контролирует частоту сети - только напряжение и последовательность фаз
• Коммутируемые контакты рассчитаны лишь на 6 А - нельзя подключать напрямую мощные нагрузки (>1,5 кВт при 380 В)
• Требуется внешний источник питания 24 В AC - не работает от сети 220/380 В напрямую
• Не рекомендовано использование вне помещений без дополнительного кожуха

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - отключает питание при обрыве фазы или падении напряжения ниже 190 В
• Контроль качества питания на участке автоматизации производства - предотвращает сбои в работе ЧПУ-станков при перекосе фаз
• Обеспечение безопасного старта компрессора - задержка срабатывания позволяет избежать отключения при пусковых токах
• Автоматизация системы вентиляции в холодильном складе - надёжная работа при температурах до -35C

Практические советы

• При монтаже проверьте правильность подключения фаз L1, L2, L3 - реле реагирует на порядок следования
• Для точной настройки порогов используйте тестовый генератор напряжения или измерительный прибор во время первоначальной настройки
• Если используется в цепях с высокими помехами - проложите сигналы управления экранированными кабелями
• При использовании в зимних условиях убедитесь, что температура внутри шкафа не опускается ниже -35C - особенно при длительных простоев
• Замена реле РНПП-311М-24 не требует перепрограммирования - все настройки сохраняются после отключения питания
