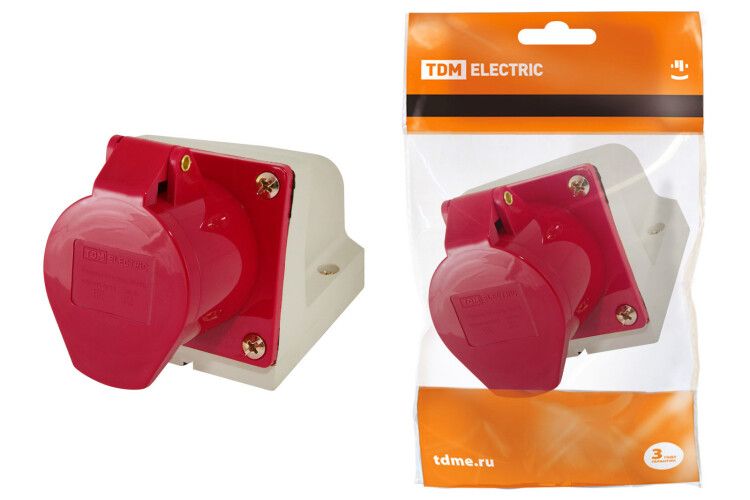

Розетка 114 стационарная 3Р+РЕ 16А 380В IP44 | SQ0602-0002 TDM

Розетка стационарная 3Р+РЕ 16А 380В IP44 от TDM ELECTRIC (артикул sq0602-0002) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности, пыли и перепадов температур - как в помещениях, так и на открытых площадках.

Назначение и область применения

Розетка стационарная 3Р+РЕ 16А 380В IP44 используется для подключения трёхфазного электрооборудования с защитным заземлением. Подходит для временного и постоянного монтажа в местах с высокой нагрузкой и возможностью воздействия внешних факторов: строительные площадки, цеха, мастерские, объекты с мобильными машинами и инструментами. Применяется с кабельными системами питания, станками, бетономешалками, сварочными аппаратами и другими устройствами, требующими трёхфазного напряжения 380–400 В.

Технические характеристики

• Номинальный ток: 16 А (соответствует IEC и UL)
• Номинальное напряжение: 400 В, частота 50/60 Гц (стандарт EN 60309-2)
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех направлений
• Цвет: красный (RAL 3002) - стандартизированная цветовая кодировка для трёхфазных сетей
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и УФ-излучению
• Тип крепления: наружное - монтируется на стену, щит или опорную поверхность
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 4 мм2
• Оrientация заземляющего контакта: 6 часов (вниз) - соответствует стандарту EN 60309
• Ввод кабеля: предварительно подготовленные выбиваемые отверстия - позволяют легко адаптировать вход под нужный диаметр кабеля
• Изолированный монтаж: да - корпус не требует дополнительного заземления через металлическую основу

Совместимость и монтаж

Розетка стационарная 3Р+РЕ 16А 380В IP44 совместима с штекерами типа CEE 7/7, IEC 60309-2 (красные), подходящими для 16 А / 400 В. Для монтажа используйте болты M6 или аналогичные крепёжные элементы, предусмотренные конструкцией корпуса. Откройте выбиваемое отверстие под кабель с помощью плоскогубцев или ударного инструмента - не требуется сверление. Кабели подключаются к винтовым клеммам: фазы - L1, L2, L3, заземление - PE. Обязательно затяните клеммы моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями EN 60309-2 и имеет сертификаты на соответствие европейским нормам безопасности. Цветовое оформление (красный) соответствует международному стандарту для трёхфазных систем. Материал корпуса не поддерживает горение и выдерживает рабочие температуры от -25C до +55C. Защита IP44 обеспечивает безопасную работу в сырых средах, но не допускает длительного погружения или прямого потока воды.

Преимущества

• Удобный винтовой зажим - позволяет работать даже с жилами разного сечения без специальных насадок
• Выбиваемые отверстия - экономят время при монтаже, исключают необходимость сверления
• Красный цвет - сразу указывает на трёхфазное напряжение, снижает риск ошибочного подключения
• Изолированный корпус - не требует дополнительного заземления, что упрощает установку на неметаллические поверхности
• Высокая степень защиты IP44 - делает её пригодной для условий, где обычные розетки не годятся

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует герметичность при непрерывном контакте с жидкостью
• Не рекомендован для использования в агрессивных химических средах - пластик не устойчив к растворителям и маслам
• Максимальное сечение кабеля - 4 мм2; более толстые провода не поместятся в клеммы
• Запрещено использовать с током выше 16 А - перегрузка приведёт к перегреву и выходу из строя
• Не совместима с однофазными штекерами - физически невозможно вставить двухполюсный plug

Примеры использования

• Подключение трёхфазного станка с ЧПУ на производстве
• Электроинструмент (дрели, шлифмашины) на стройплощадке
• Сварочные аппараты в автосервисах
• Бетономешалки и компрессоры на объектах с временными энергоустановками
• Переносные осветительные установки с трёхфазным питанием

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (380–400 В) и тока (не более 16 А) вашему оборудованию
• Обязательно используйте кабель с медными жилами и достаточной изоляцией - алюминий не рекомендуется
• При установке на улице закрывайте розетку крышкой после подключения - даже при IP44 попадание влаги внутрь возможно при длительном воздействии
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно в условиях вибраций
• Для замены используйте оригинальные крышки и уплотнители - они обеспечивают сохранение степени защиты IP44
• Помните: цвет красный = трёхфазная сеть. Не путайте с однофазными розетками белого или чёрного цвета
