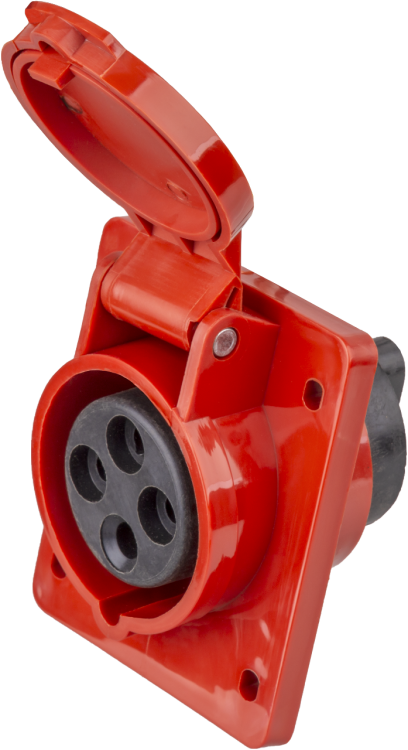

Розетка стационарная СП 16А 3P+PE IP44 14 313 NCA-SR414-16-380 Navigator 14313

Розетка стационарная скрытая NCA-SR414-16-380 от бренда Navigator предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности или запылённости. Эта модель обеспечивает безопасную работу на напряжении до 400 В и токе до 16 А, что делает её подходящей для промышленных и коммерческих объектов.

Назначение и область применения

Розетка NCA-SR414-16-380 используется для подключения стационарного трёхфазного оборудования с заземлением. Подходит для установки в цехах, на производственных линиях, в мастерских, на складах и других помещениях, где требуется устойчивый контакт при наличии пыли и брызг воды. Благодаря защите IP44, она может применяться в местах с возможным попаданием влаги из любого направления, но не для открытых площадок или постоянного воздействия дождя.

Технические характеристики

• Максимальный ток: 16 А - позволяет подключать оборудование мощностью до 11 кВт при 380 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE)
• Степень защиты: IP44 - защита от твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов, требует периодической проверки затяжки
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством штекеров
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, не нагревается
• Цвет: красный - визуально выделяет устройство, часто применяется для обозначения трёхфазных точек подключения

Совместимость и монтаж

Розетка NCA-SR414-16-380 монтируется в стандартную скрытую распределительную коробку глубиной не менее 50 мм. Для установки необходимы провода сечением 1,5–4 мм2. Кабель подводится сверху или сбоку - в зависимости от комплектации коробки. Винтовые зажимы позволяют закрепить жилы без предварительной опрессовки, но рекомендуется использовать наконечники для многожильных проводов. Убедитесь, что посадочный диаметр отверстия в стене соответствует габаритам корпуса - типичный размер для моделей серии NCA-SR составляет 60–65 мм.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р 51321.1 и IEC 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённой форме контактов и плотному закрыванию крышки. Наличие заземляющего контакта в положении 6 часов гарантирует правильное подключение и снижает риск возникновения потенциала на корпусе оборудования.

Преимущества

• Усиленная защита IP44 повышает надёжность в сложных условиях
• Красный цвет упрощает идентификацию трёхфазных розеток среди однофазных
• Винтовой зажим обеспечивает долговременный контакт без необходимости специального инструмента
• Серия NCA-SR прошла сертификацию на соответствие промышленным нормам безопасности

Ограничения применения

• Не предназначен для установки на улице или в местах с прямым воздействием дождя - IP44 недостаточно для открытых условий
• Запрещено использование в средах с высокой концентрацией паров кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии
• Не подходит для частого подключения/отключения - не имеет механизма быстрого замыкания; для таких задач лучше выбрать розетку с рычагом или кнопкой
• Не рекомендуется для подключения аппаратуры с импульсными нагрузками выше 16 А - возможна перегрузка и перегрев контактов

Примеры использования

• Подключение трехфазных станков: токарных, фрезерных, шлифовальных машин
• Электропитание конвейерных линий и насосов в пищевой промышленности
• Работа с компрессорами, воздушными системами в автосервисах
• Оборудование в цехах с регулярной мойкой - розетка выдерживает брызги воды при уборке

Практические советы

• Перед первым включением обязательно проверьте затяжку винтов - после нескольких циклов подключения они могут ослабнуть
• При использовании многожильных проводов используйте наконечники типа НШВИ - это предотвращает облом жил и плохой контакт
• Не устанавливайте розетку рядом с источниками тепла - температура выше +40 C может снизить срок службы пластика
• Для обслуживания отключайте питание и используйте пробник - даже при выключенном оборудовании фазы могут быть под напряжением
• Выбирайте аналогичные штепсели с таким же расположением PE-контакта (6 часов) - не все европейские вилки совместимы
