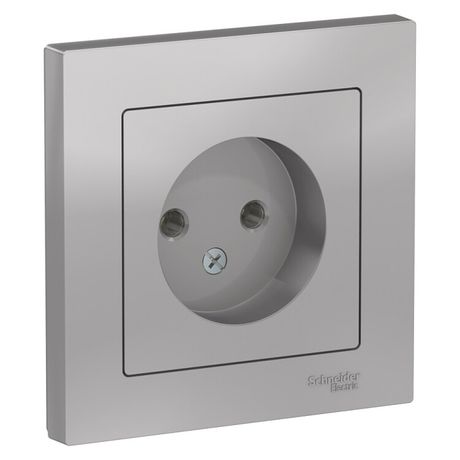

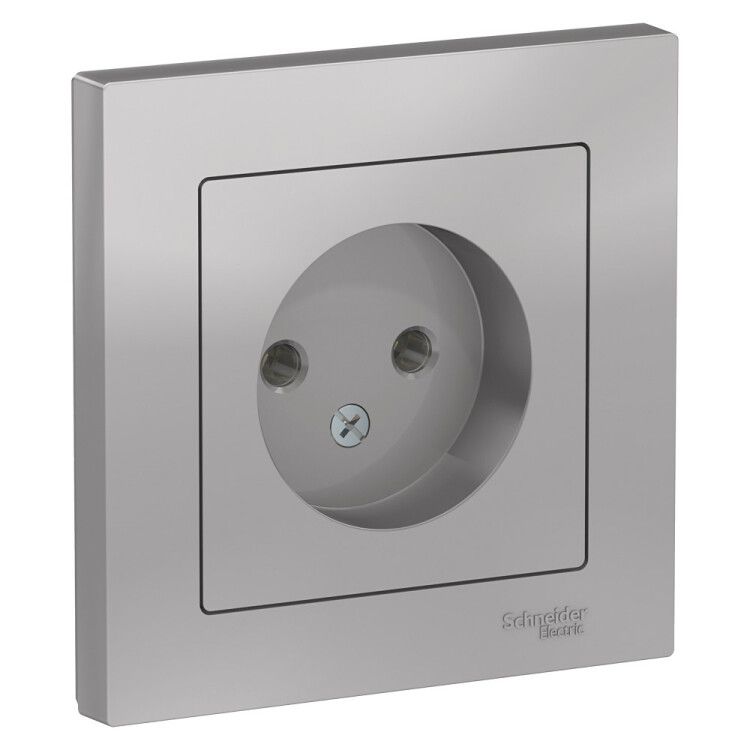

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. в сборе алюм. SE ATN000340 APC

Розетка без заземления 16А в сборе алюминий, серия SE - это готовый к установке модуль для скрытой проводки, предназначенный для подключения бытовых и промышленных устройств в однофазной сети 230 В. Бренд Systeme Electric и артикул atn000340 указывают на принадлежность к серии AtlasDesign, где продукты ориентированы на надежную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Розетка без заземления 16А в сборе алюминий, серия SE используется там, где не требуется подключение защитного провода - например, для питания маломощных приборов двойной изоляции: светильники, зарядные устройства, радиоприёмники, некоторые типы электроинструментов. Подходит для жилых помещений, офисов, административных зданий и объектов с ограниченными требованиями к защите от поражения током. Монтируется исключительно в скрытую проводку внутри стен.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза и ноль)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2
• Способ подключения: винтовой зажим
• Габариты: 83×83×35,1 мм
• Минимальная глубина монтажной коробки: 35,1 мм
• Материал корпуса: ABS-пластик
• Цвет лицевой пластины: матовый алюминий
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температурах от −25C до +40C и высокой влажности
• Ударопрочность: IK02 - минимальная защита от слабых ударов
• Норматив: соответствует МЭК 60884-1

Совместимость и монтаж

Розетка поставляется в сборе с рамкой и крышкой - не требует дополнительных элементов. Крепление осуществляется через винтовые лапки, которые плотно фиксируют механизм в монтажной коробке. Для правильной установки необходимо использовать коробку глубиной не менее 35,1 мм. Подключение проводов - только винтовое; допускаются медные жилы сечением до 4 мм2. Нельзя использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Изделие совместимо со всеми стандартными монтажными коробками для скрытой проводки.

Безопасность и стандарты

Розетка без заземления 16А в сборе алюминий, серия SE соответствует международному стандарту МЭК 60884-1, что гарантирует соответствие базовым требованиям безопасности. Отсутствие защитного контакта делает её непригодной для оборудования класса I, которое требует заземления. Применение в помещениях с повышенной опасностью (ванная комната, бассейн, баня) запрещено. Изделие не содержит галогенов и безопасно при возгорании - не выделяет токсичных паров.

Преимущества

• Готовая сборка - не нуждается в самостоятельной комплектации механизма и рамки
• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых или расшатанных коробках
• Матовая поверхность снижает блики и лучше маскирует следы эксплуатации
• ABS-пластик устойчив к механическим повреждениям и УФ-излучению - сохраняет внешний вид долгое время
• Климатическое исполнение УХЛ4 позволяет применять изделие в неотапливаемых помещениях и на территории России

Ограничения применения

• Нельзя использовать для приборов, требующих заземления (например, холодильники, стиральные машины, компьютеры)
• Не предназначен для влажных зон - степень защиты IP20 не обеспечивает защиту от брызг и влаги
• Недопустимо подключение кабелей сечением более 4 мм2 - возможен перегрев и оплавление контактных зажимов
• Низкая ударопрочность (IK02) - не рекомендуется для мест с риском механических воздействий (производственные участки, мастерские)
• Отсутствуют шторки - открытые контакты представляют потенциальный риск для детей

Примеры использования

• Подключение торшера или ночника в спальной комнате
• Зарядное устройство смартфона в коридоре
• Питание радиоприёмника или будильника в офисе
• Электрооборудование двойной изоляции в кладовой или гардеробной
• Временные точки питания в недостроенных помещениях с контролируемой нагрузкой

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть минимум 35,1 мм, иначе розетка не войдёт полностью
• При подключении используйте отвертку с плоским жалом - затягивайте винты равномерно, чтобы не повредить пластиковые зажимы
• Не применяйте эту розетку вместо заземлённой - даже если кажется, что “никогда ничего не случится” - это нарушение норм безопасности
• Если вам нужны шторки или защита от детей - выбирайте модель с защитным контактом и закрывающимся механизмом
• Артикул atn000340 - единственный вариант этой модели в серии AtlasDesign; другие цвета или формы в данной серии отсутствуют
