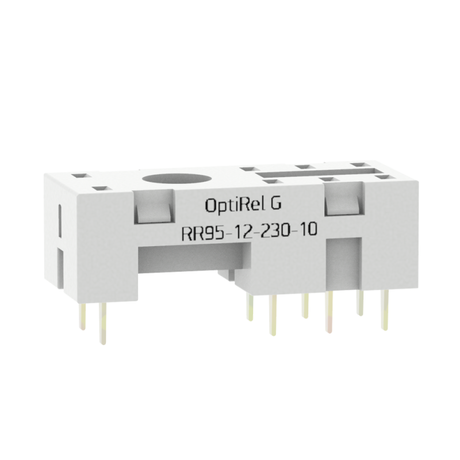

Розетка для реле OptiRel G RR95-12-230-10| 281174 | КЭАЗ 281175

Розетка для реле OptiRel G RR95-12-230-10 и RR95-52-230-10-P - это компактное устройство для быстрой замены промежуточных реле серий RP40 и RP41. Она позволяет легко подключить реле к цепям управления и силовым нагрузкам через винтовые зажимы, не перепаивая провода. Оба варианта - RR95-12-230-10 и RR95-52-230-10-P - совместимы с DIN-рейкой и подходят для сборки в щитах автоматизации.

Назначение и область применения

Розетка для реле OptiRel G используется исключительно для установки реле серии OptiRel G RP40 и RP41. Её задача - упростить обслуживание и замену реле без необходимости перепайки или переподключения проводов. Подходит для промышленного оборудования: панелей управления, систем автоматизации, станков, конвейеров, систем освещения и HVAC. Устанавливается в распределительных шкафах на DIN-рейку или крепится винтами.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до 10 ампер на каждый контакт
• Номинальное напряжение: 5–230 В - работает как в слаботочных (24 В), так и в сетевых (230 В) цепях
• Количество контактов: 8 - четыре для катушки управления, четыре для исполнительных контактов
• Способ монтажа: DIN-рейка + винтовое крепление - гибкая установка в любых условиях
• Тип подключения: винтовой - надёжное соединение без пайки, допускает многократное отключение
• Материал корпуса: термостойкий пластик - выдерживает нагрев от работающих реле

Совместимость и монтаж

Розетка для реле OptiRel G RR95-12-230-10 и RR95-52-230-10-P совместима только с реле OptiRel G RP40 и RP41. Нельзя использовать с другими типами реле - даже аналогичными по форме, если они не из этой серии.

Установка:

• Закрепите розетку на DIN-рейке или просверлите отверстия под винты (по углам корпуса)
• Подключите провода к винтовым зажимам: верхние 4 - для катушки управления, нижние 4 - для контактов
• Вставьте реле в розетку до щелчка - оно защёлкивается механически
• Фиксатор (дополнительно) - обязательная деталь для предотвращения самопроизвольного выпадения реле при вибрациях; продается отдельно (артикулы: 281174 / 281175)

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном оборудовании. Произведено КЭАЗ (Курским электроаппаратным заводом) в соответствии с ГОСТ Р МЭК 60947-5-1. Рабочее напряжение до 230 В и ток 10 А обеспечивают безопасную работу в сетях переменного тока 50 Гц.

Преимущества

• Ускоряет сервисное обслуживание - замена реле занимает менее минуты
• Не требует пайки - все соединения выполнены винтовыми зажимами
• Гибкий монтаж - можно закрепить как на DIN-рейке, так и винтами
• Чёткая разводка контактов - минимизирует ошибки при подключении
• Стандартная форма - совместима с широким спектром реле OptiRel G

Ограничения применения

• Не предназначен для работы с токами выше 10 А - возможен перегрев и выход из строя
• Не совместим с реле других серий - даже если они имеют 8 контактов
• Без фиксатора реле может выпасть при сильной вибрации - обязательно используйте фиксатор в мобильных или транспортных системах
• Не рассчитана на частое отключение под нагрузкой - рекомендовано отключать питание перед заменой реле

Примеры использования

• Автоматизация производства: замена реле в пульте управления конвейера
• Системы отопления: управление насосами и клапанами через реле в щитке
• Освещение: включение света по таймеру или датчику движения
• Лабораторное оборудование: точечное управление нагрузками с помощью промежуточных реле

Практические советы

• Перед установкой проверьте соответствие типа реле - только RP40/RP41
• Используйте фиксатор (артикулы 281174 / 281175) в местах с вибрацией - он снижает риск отказа
• Не затягивайте винты слишком сильно - повредите изоляцию или контактные площадки
• Обозначьте провода на розетке - восемь контактов легко запутать без маркировки
• RR95-12-230-10 и RR95-52-230-10-P отличаются лишь формой выводов для пайки - выбирайте по типу платы
