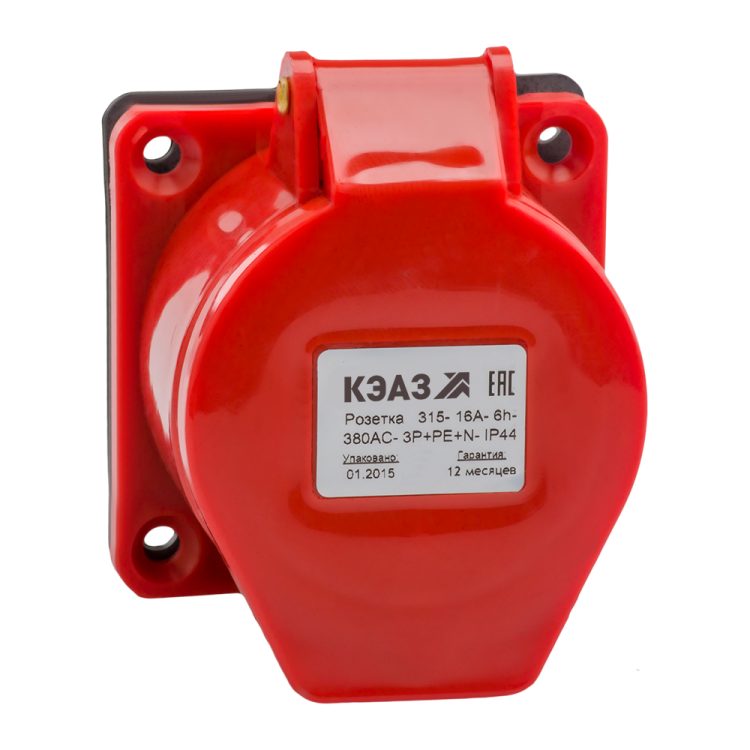

Розетка фланцевая 314 16А 380AC 3P+PE 6ч IP44 КЭАЗ 222758

Розетка фланцевая 314 16А 6ч 380AC 3P+PE IP44 от КЭАЗ - это надёжная силовая розетка с заземлением для подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Артикул 222758 соответствует серии Разъемы силовые и предназначена для постоянного монтажа на стену или оборудование.

Назначение и область применения

Розетка фланцевая 314 16А 6ч 380AC 3P+PE IP44 используется для подключения трёхфазных потребителей с заземлением. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Устанавливается там, где требуется безопасное и устойчивое соединение - в цехах, на открытых площадках, в помещениях с высокой влажностью или пылью.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 16 А
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Ориентация заземляющего контакта: 6 часов (по аналогии с часовым циферблатом - контакт расположен внизу)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Материал корпуса: термостойкий пластик, устойчивый к механическим воздействиям
• Цвет: красный - стандартизированная цветовая кодировка для трёхфазных сетей
• Габариты: 75×86 мм - компактный формат для плотного монтажа
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допускает влажность до 95%
• Нормативный документ: ТУ3424-079-05758109-2014

Совместимость и монтаж

Розетка фланцевая 314 16А 6ч 380AC 3P+PE IP44 совместима с штекерами того же типа и класса защиты - в частности, с плагинами серии 314 от КЭАЗ. Монтируется на поверхность через четыре отверстия под крепёж (не входят в комплект). Для установки необходима подготовка отверстий в стене или щите. Обязательно соблюдайте порядок подключения: L1, L2, L3, PE - согласно цветовой маркировке проводов. Напряжение 400 В требует точного подбора кабеля сечением не менее 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-079-05758109-2014 и обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря закрытому корпусу и расположению контактов внутри. Степень защиты IP44 позволяет использовать розетку в условиях возможного попадания брызг воды - однако не предназначена для длительного воздействия струи воды или погружения. Цветовая кодировка (красный) соответствует нормам для трёхфазных систем.

Преимущества

• Фланцевый монтаж обеспечивает жёсткую фиксацию и снижает риск выдергивания штекера
• Винтовые клеммы позволяют надёжно зажать провода любого типа - даже многожильные
• Красный цвет легко отличить от однофазных розеток, что повышает безопасность персонала
• Климатическое исполнение УХЛ3 делает её пригодной для использования в неотапливаемых помещениях и на улице
• Производитель - КЭАЗ - известен долговечностью и качеством промышленной электротехники

Ограничения применения

• Не предназначен для подключения нагрузки выше 16 А - превышение вызывает перегрев и выход из строя
• IP44 не гарантирует защиту от прямого потока воды - нельзя использовать в местах с регулярным орошением
• Не совместим с розетками других серий (например, 313, 315) - проверяйте соответствие типов штекеров
• Пластиковый корпус не рассчитан на ударные нагрузки - не устанавливайте в зонах с вероятностью механических повреждений
• Не рекомендуется применять в средах с агрессивными химическими веществами - материал не устойчив к растворителям и маслам

Примеры использования

• Подключение трехфазного станка ЧПУ в металлообработке
• Соединение воздушного компрессора на автосервисе
• Питание насосной группы в канализационном колодце
• Разъём для временного питания генератора на стройплощадке
• Фиксированный пункт подключения вентилятора в цеху с высокой запылённостью

Практические советы

• При монтаже используйте кабель с медными жилами сечением 1,5–2,5 мм2 - этого достаточно для 16 А при 400 В
• Обязательно затягивайте винты клемм с усилием, указанным в инструкции - недотянутый контакт нагревается, перетянутый - ломается
• Проверьте ориентацию заземления (6 часов): она должна совпадать с штекером - иначе невозможно вставить вилку
• Перед первым включением убедитесь, что все провода правильно подсоединены - особенно PE-провод
• Розетка 314 16А 6ч 380AC 3P+PE IP44 от КЭАЗ (артикул 222758) - выбирайте только оригинальную продукцию: контрафакт часто имеет неверную внутреннюю коммутацию
