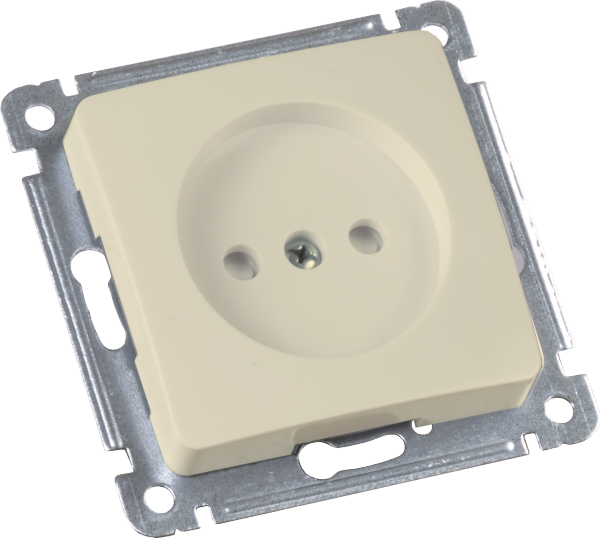

Механизм розетки СП 1-м со шторками сл. кость HEGEL РС16-402-01

Розетка скрытой установки одноместная со шторкой механизм цвет слоновая кость от бренда HEGEL, артикул рс16-402-01 - это надёжный элемент для подключения бытовых приборов в помещениях с нормальной влажностью. Механизм совместим с рамками серии «Рамочная», позволяет собирать комбинированные блоки с выключателями и другими розетками.

Назначение и область применения

Розетка скрытой установки одноместная со шторкой механизм цвет слоновая кость предназначена для подключения одиночных электроприборов мощностью до 3,68 кВт (при 16 А и 230 В). Подходит для внутренней проводки в жилых, офисных и административных помещениях. Шторка защищает контактные отверстия от пыли и случайного доступа детей. Применяется в системах с однофазным напряжением 50 Гц. Не используется во влажных зонах (ванна, баня, улица).

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик, без галогенов
• Цвет: бежевый (слоновая кость), матовая поверхность
• Габариты: 71×71×11 мм
• Тип крепления: винтовое
• Подключение: винтовые зажимы
• Наличие заземления: нет
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью до 90%
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Механизм розетки скрытой установки одноместной со шторкой механизм цвет слоновая кость рассчитан на установку в стандартную подрозетник глубиной не менее 40 мм. Крепится винтами к металлической планке внутри подрозетника. Для завершённого вида требуется установка декоративной рамки серии «Рамочная». Совместим с любыми рамками того же типа, что позволяет формировать модульные блоки из нескольких устройств - например, одна розетка + один выключатель. Подключение проводов выполняется через винтовые клеммы: фаза и ноль. Заземление не предусмотрено - не используйте с оборудованием, требующим заземления (стиральные машины, компьютеры, микроволновки).

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие заземляющего контакта снижает уровень безопасности при работе с классом I электрооборудования. Шторка предотвращает попадание посторонних предметов в контакты. Пластик без галогенов не выделяет токсичных веществ при перегреве. Не предназначен для эксплуатации в условиях высоких температур выше +40C или в местах постоянного воздействия влаги.

Преимущества

• Защитная шторка повышает безопасность в домах с детьми
• Матовая поверхность не царапается и не теряет внешний вид при частой уборке
• Компактные габариты позволяют использовать в ограниченном пространстве
• Винтовые зажимы обеспечивают прочное и долговечное соединение с медными проводами
• Совместимость с рамками позволяет легко создавать многофункциональные блоки

Ограничения применения

• Не имеет заземляющего контакта - нельзя применять с приборами, требующими заземления (например, холодильники, посудомоечные машины)
• IP20 - не подходит для ванных комнат, кухонь с риском брызг, подвалов, улицы
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в клеммы
• Не рекомендовано подключение нагрузки свыше 3,68 кВт (16 А × 230 В)
• Не работает при температуре ниже −25C

Примеры использования

Розетка скрытой установки одноместная со шторкой механизм цвет слоновая кость применяется для:

• Подключения светильников, зарядных устройств, телевизоров, настольных ламп
• Монтажа в составе блока: 1 розетка + 1 двухклавишный выключатель
• Установки в спальне, детской, гостиной, офисе - там, где нужна эстетика и базовая безопасность

Практические советы

• Перед монтажом проверьте, чтобы подрозетник был глубже 40 мм - иначе механизм не поместится
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить пластиковые контакты
• Если вам нужна розетка с заземлением - выбирайте другую модель, например, с индексом «+PE»
• Для влажных помещений замените эту розетку на IP44 или IP54
• При сборке блока из нескольких устройств убедитесь, что все механизмы принадлежат одной серии - «Рамочная» - иначе возможны щели между элементами
