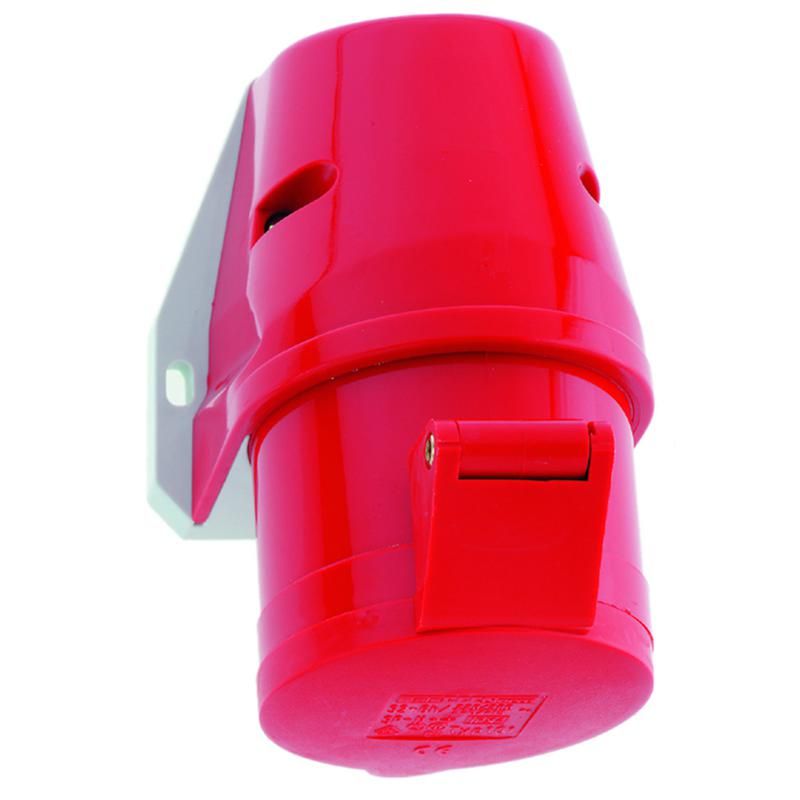

Розетка силовая QC I I 16А 400В IP44 3P+PE 6h BALS 11905-Bals

Розетка настенная 16А 4P(3P+PE) 6h 400В IP44 90x87 Quick-Connect CEE от Bals предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности или запылённости. Модель отличается быстрой фиксацией проводов без инструментов и устойчивостью к внешним воздействиям.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Подходит для промышленных объектов, цехов, мастерских, где требуется безопасное и долговечное соединение оборудования с сетью. Применяется там, где важна защита от брызг воды и пыли - например, возле станков, насосов, компрессоров, конвейеров.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных устройств;
• Напряжение: 400 В - рассчитана на трёхфазную сеть с заземлением (3P+PE);
• Количество полюсов: 4 - три фазы + защитное заземление;
• Степень защиты: IP44 - защищает от брызг воды из любого направления и частиц пыли больше 1 мм;
• Тип подключения: Безвинтовая клемма - позволяет быстро закрепить провода без отверток;
• Тип крепления: Наружное - монтируется прямо на стену или щит;
• Исполнение: Открытой установки - не требует штробления или скрытого монтажа;
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для удобства подключения;
• Материал корпуса: Пластик - устойчив к химическим веществам и механическим повреждениям;
• Тип кабельного ввода: Уплотнительная гайка - обеспечивает герметичность при фиксации кабеля диаметром до 12 мм;
• Изолированный монтаж: Да - все токоведущие части полностью экранированы внутри корпуса;
• Цвет: Красный - визуально выделяет оборудование высокого класса опасности или специального назначения;
• Габариты: 90×87 мм - компактный размер для плотной установки рядом с другими элементами.

Совместимость и монтаж

Розетка совместима с кабелями типа H07RN-F, NYM, VVGng-Ls и аналогичными с жилами до 4 мм2. Для подключения достаточно вставить провод в клемму и зафиксировать его нажатием - никаких винтов не требуется. Уплотнительная гайка затягивается руками, обеспечивая герметичность без дополнительных материалов. Корпус имеет четыре точки крепления под саморезы M4. Установка возможна на любую прочную поверхность: металл, бетон, дерево. Обязательно соблюдайте посадочный диаметр 90×87 мм при проектировании места монтажа.

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309-2 для промышленных соединений. Конструкция исключает случайное прикосновение к токоведущим частям благодаря глубокому посадочному месту и изолированному монтажу. Цвет красный сигнализирует о высоком напряжении - это соответствует рекомендациям по цветовой маркировке электрооборудования. Сертификаты производителя подтверждают соответствие нормам безопасности ЕАЭС.

Преимущества

• Быстрый монтаж - безвинтовые клеммы экономят время при установке и обслуживании;
• Высокая степень защиты IP44 - работает даже в сырых помещениях без дополнительных кожухов;
• Надёжная фиксация кабеля - уплотнительная гайка предотвращает перегибы и выдергивание;
• Удобное положение заземления - контакт расположен внизу (6 часов), что снижает риск замыкания при монтаже;
• Яркий цвет - легко определить назначение розетки среди других устройств.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью;
• Не следует использовать в средах с агрессивными химическими парами - пластиковый корпус может деформироваться при контакте с растворителями;
• Запрещено применять с током выше 16 А - перегрузка вызывает нагрев и выход из строя;
• Не подходит для внутренней скрытой установки - конструкция рассчитана только на открытый монтаж.

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообрабатывающем цехе;
• Розетка для воздушного компрессора на производстве;
• Точка питания насосной группы в канализационном узле;
• Переносная точка для сварочного аппарата на стройплощадке;
• Оборудование пищевой линии с регулярным мытьём - устойчивость к влаге снижает риск короткого замыкания.

Практические советы

• Перед подключением проверьте сечение кабеля - он должен быть не более 4 мм2 для каждой жилы;
• При использовании многожильных проводов используйте наконечники - они обеспечивают лучший контакт в безвинтовых клеммах;
• Не затягивайте уплотнительную гайку слишком сильно - это может повредить изоляцию кабеля;
• При групповой установке нескольких розеток оставляйте минимум 5 см между ними для теплоотвода;
• Розетка Bals 11905-BALS совпадает по габаритам и функционалу с моделью 11905 - можно менять между собой без переделки монтажа.
