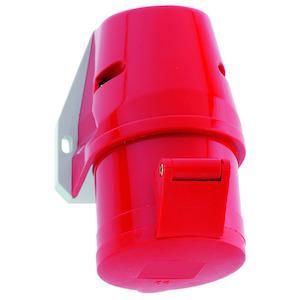

Розетка настенная 16А 5р(3P+N+РE) 400в IP44 I 100-Bals Bals

Розетка настенная силовая 16А 5P 400В IP44 от Bals (артикулы 100-bals и 100) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности и запылённости - например, на производстве, в мастерских или на открытых площадках.

Назначение и область применения

Эта розетка используется для подключения мощного трёхфазного оборудования, требующего заземления: станков, насосов, компрессоров, сварочных аппаратов, конвейеров. Подходит для постоянной эксплуатации в помещениях с высокой влажностью (цеха, теплицы, мойки) и на улице - благодаря защите IP44. Установка осуществляется на стену, не требует внутренней штробировки.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку до 11 кВт при 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - предотвращает попадание частиц крупнее 1 мм и брызг воды со всех сторон
• Тип крепления: наружное - монтируется прямо на поверхность стены
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов
• Исполнение: открытой установки - не требует скрытой проводки
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность при протяжке кабеля
• Изолированный монтаж: да - все токоведущие части изолированы от корпуса
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания
• Цвет: красный - стандартизированная цветовая маркировка для силовых цепей

Совместимость и монтаж

Розетка совместима с кабелями типа КГ, ВВГ, NYM сечением до 4 мм2. Для монтажа используйте кабель с внешним диаметром, соответствующим уплотнительной гайке - перед установкой проверьте соответствие. Монтаж выполняется на ровную поверхность с помощью четырёх крепёжных отверстий в корпусе. Перед подключением обязательно отключите питание. Винтовые зажимы затягивайте равномерно - перегрузка может повредить контакты. После сборки проверьте плотность посадки кабеля через уплотнительную гайку - она должна полностью обжимать изоляцию.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р 51321.1 и IEC 60947-7-1. Конструкция исключает доступ к токоведущим частям при закрытом крышке. Наличие изолированного монтажа и заземляющего контакта в нижнем положении снижает риск поражения током при обслуживании. Цветовое исполнение (красный) соответствует нормам маркировки силовых устройств.

Преимущества

• Высокая степень защиты IP44 позволяет использовать в сложных условиях без дополнительных кожухов
• Фиксация заземляющего контакта в положении «6 часов» минимизирует риск короткого замыкания при случайном касании
• Уплотнительная гайка обеспечивает долговечную герметичность даже при вибрациях
• Пластиковый корпус не подвержен коррозии и легко моется
• Винтовой зажим поддерживает надёжный контакт при длительной эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Не рекомендован для установки в местах с температурой ниже -25C - материал корпуса теряет эластичность
• Запрещено применять с током выше 16 А - возможен перегрев и выход из строя
• Не совместим с автоматическими выключателями меньшей номинальной мощности - требуется согласование с защитным оборудованием

Примеры использования

• Подключение трёхфазного станка ЧПУ в металлообрабатывающем цехе
• Присоединение воздушного компрессора на автосервисе
• Размещение на фасаде холодильной камеры для питания вентиляторов
• Использование на строительной площадке для временного питания электроинструментов

Практические советы

• Перед установкой убедитесь, что посадочный диаметр кабеля соответствует уплотнительной гайке - слишком тонкий кабель не будет герметично зажат
• При использовании в сырых помещениях регулярно осматривайте уплотнители - они могут стареть быстрее при постоянной влажности
• Не используйте переходники или адаптеры - это нарушает целостность системы заземления
• При замене розетки сохраняйте правильную распиновку: L1/L2/L3/N/PE - неверное подключение опасно
• Для удобства обслуживания выбирайте место установки с достаточным свободным пространством вокруг - розетка не имеет функции открытия крышки под углом
