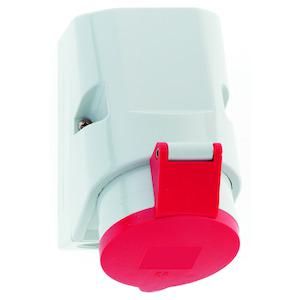

Розетка настенная 32A 4р(3P+PE) 6h 400V IP44 I 1118-Bals Bals

Розетка настенная силовая 32А 4P(3P+PE) 6h 400В IP44 CEE от Bals (артикулы 1118-bals и 1118) предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Это промышленный контактный узел стандарта CEE, совместимый с штепселями типа IEC 60309.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с заземлением: станков, сварочных аппаратов, компрессоров, конвейеров, насосов и других устройств мощностью до 12,5 кВт при напряжении 400 В. Подходит для установки в цехах, на открытых площадках, в помещениях с высокой влажностью - например, на пищевых производствах, автосервисах, логистических терминалах. Применяется там, где требуется безопасное и долговечное соединение, выдерживающее механические нагрузки и воздействие окружающей среды.

Технические характеристики

• Максимальный ток: 32 А - позволяет подключать оборудование с потребляемой мощностью до 22 кВт (при 380–400 В);
• Число полюсов: 4 (3 фазы + PE - защитное заземление);
• Номинальное напряжение: 400 В переменного тока;
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон;
• Оrientация заземляющего контакта: 6 часов - соответствует стандартному положению для удобного подключения в вертикальном монтаже;
• Тип подключения: винтовые клеммы - обеспечивают прочное и проверяемое соединение проводов;
• Крепление: внутреннее - монтируется в стену или щит через отверстие, корпус остаётся заподлицо;
• Изолированный монтаж: да - все токоведущие части изолированы, исключает случайный доступ при установленной розетке;
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 12 мм;
• Исполнение: открытой установки - не требует специальной ниши, монтируется на поверхность;
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, не нагревается;
• Цвет: красный - стандартная цветовая кодировка для промышленных розеток 400 В, отличает её от бытовых 230 В.

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 60309, тип P+N+E 32A/400V. Для правильного подключения используйте кабели с жилами сечением 2,5–6 мм2. Монтаж выполняется через предварительно просверленное отверстие в стене или панели. Уплотнительная гайка плотно затягивается на кабеле - это предотвращает вытягивание и попадание влаги. Обязательно соблюдайте полярность: L1, L2, L3, PE должны быть подключены точно согласно маркировке на клеммах. Напряжение между фазами - 400 В, между фазой и нулём - 230 В. Не допускается использование с однофазным оборудованием без переподключения.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309 и ГОСТ Р 51321.1. Конструкция исключает возможность случайного подключения к бытовой сети 230 В благодаря цветовой кодировке и форме контактов. Защита IP44 снижает риск поражения током при брызгах воды. Все элементы изолированы, что делает розетку безопасной даже при работе рядом с металлическими поверхностями. Каждый контакт имеет отдельную винтовую клемму - это позволяет контролировать качество соединений при обслуживании.

Преимущества

• Высокая степень защиты IP44 - работает в сложных условиях без потери функциональности;
• Фиксация кабеля уплотнительной гайкой - минимизирует риск повреждения изоляции и утечек;
• Красный цвет - сразу определяет рабочее напряжение, снижает риск ошибки при подключении;
• Винтовые клеммы - позволяют использовать многожильные и одножильные провода без дополнительных наконечников;
• Внутренняя установка - эстетично, не выступает, не создаёт помех при перемещении оборудования;
• Совместимость с европейскими и российскими стандартами - легко заменить аналоги в существующих системах.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или душа;
• Не рекомендуется для установки в местах с частыми температурными перепадами ниже –25 C - материал может стать хрупким;
• Запрещено применять с током выше 32 А - возможен перегрев и выход из строя;
• Не подходит для подключения однофазных сетей 230 В без изменения схемы - фазы будут задействованы некорректно;
• Не имеет автоматического отключения - необходимо использовать внешние устройства защиты (Автоматический выключатель, УЗО).

Примеры использования

• Подключение трехфазного станка ЧПУ на металлообрабатывающем участке;
• Разъём для сварочного аппарата на автомобильном сервисе;
• Питание воздушного компрессора на заводе по производству упаковки;
• Временный источник питания для насосной группы на стройплощадке;
• Распределительный пункт на складе с конвейерной линией.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером;
• При использовании многожильного кабеля обжмите концы наконечниками - так соединение будет надёжнее;
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт, слишком сильно - можно повредить клемму;
• При установке в сырых помещениях дополнительно смажьте контакты антикоррозийной пастой;
• Обратите внимание на посадочный диаметр отверстия - он должен соответствовать размеру корпуса (обычно около 60 мм);
• При замене старой розетки - сравнивайте тип и цвет новой с оригиналом: красный = 400 В, белый = 230 В.
