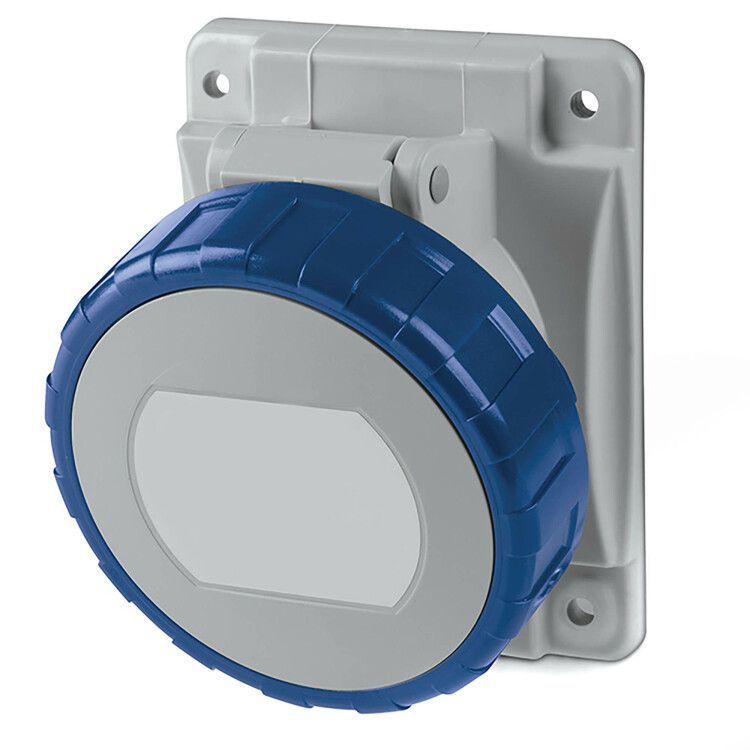

Розетка скрытой установки с наклоном IP67 16А 2P+E 230В | DIS4181663 DKC ДКС

Розетка скрытой установки с наклоном IP67 16А 2P+E 230В от бренда DKC (ДКС), артикул dis4181663, предназначена для надёжного подключения промышленного оборудования в условиях повышенной запылённости, влаги и механических воздействий. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Эта розетка используется для стационарного подключения электрооборудования, требующего высокой степени защиты и надёжности. Подходит для установки на стенках щитов, станков, конвейеров, насосных станций, а также в местах с возможным попаданием воды, пыли или масла. Наклонное положение предотвращает скопление влаги и грязи на контактной части, снижая риск замыканий. Особенно эффективна в условиях открытых площадок, цехах с мойкой оборудования, на объектах оборонной промышленности и в других средах с экстремальными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Количество полюсов: 2P+E (два фазных + заземление)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Сечение провода: 1,5–4 мм2
• Тип клеммы: винтовая, для надёжного и долговечного соединения
• Положение заземляющего контакта: 6 часов (вертикально вниз)
• Ориентация: наклонная - угол установлен так, чтобы исключить заливание внутрь
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 64 × 73,5 мм
• Ударопрочность: класс 5 (выдерживает значительные механические нагрузки)
• Температурная стойкость контактов: до +960 °С (GWFI)
• Цвет: синий

Совместимость и монтаж

Розетка совместима с плоскими поверхностями из металла, пластика или бетона. Для установки требуется вырезать отверстие по габаритам 64×73,5 мм. Монтаж выполняется через фланец с помощью болтов или саморезов - изделие не требует специальных крепёжных элементов. Кабели подключаются винтовыми зажимами: затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки - максимальное сечение жилы 4 мм2. Не допускается использование многожильных проводов без наконечников. Рекомендуется использовать кабели с медными жилами, соответствующие нормам GOST 22483.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями к оборудованию военного исполнения - обеспечивает работу при температурных колебаниях, вибрациях и агрессивных средах. Соответствует международному стандарту IEC 60309 для промышленных разъёмов. Цвет синий указывает на номинальное напряжение 230 В согласно рекомендациям EN 60309-2. Высокая термостойкость контактов (GWFI +960C) гарантирует безопасную работу даже при кратковременных перегрузках.

Преимущества

• Высокая степень защиты IP67 позволяет применять розетку в сырых, пыльных и моющихся помещениях
• Наклонная форма предотвращает задержку влаги и загрязнений на входе
• Ударопрочный корпус и UV-стойкий материал увеличивают срок службы на открытом воздухе
• Винтовые клеммы обеспечивают прочное соединение без необходимости в дополнительном обслуживании
• Соответствие военным стандартам делает её пригодной для использования в критически важных системах
• Синий цвет легко идентифицируется как 230 В - снижает риск ошибок при подключении

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение (до 30 минут при глубине до 1 м)
• Не следует использовать в средах с агрессивными химическими веществами (кислоты, растворители) - материал корпуса не рассчитан на них
• Максимальное сечение жилы - 4 мм2; более толстые провода не войдут в клемму
• Не подходит для мобильного или переносного использования - предназначена только для стационарной скрытой установки
• Не совместима с бытовыми разъёмами - отличается формой и конструкцией от обычных евророзеток

Примеры использования

• Подключение сварочных аппаратов на производстве
• Точки питания насосов в канализационных станциях
• Разъёмы для конвейерных линий в пищевой промышленности
• Электроснабжение оборудования на военных базах и в полевых условиях
• Освещение и механизмы на открытых складских комплексах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене - 64×73,5 мм - и наличие свободного места для кабеля внутри шкафа
• Обязательно используйте наконечники на многожильных проводах - это предотвратит ослабление контакта
• После монтажа протестируйте розетку тестером на целостность заземления и отсутствие пробоя
• При использовании в холодных условиях (ниже –25 C) убедитесь, что кабель сохраняет эластичность
• Для длительной работы в условиях вибрации дополнительно закрепите кабель хомутиком рядом с розеткой - это снимет нагрузку с клемм
• Розетка DKC (ДКС) dis4181663 - часть серии Quadro, поэтому все компоненты этой серии взаимозаменяемы по форме и креплению - удобно при модернизации системы
