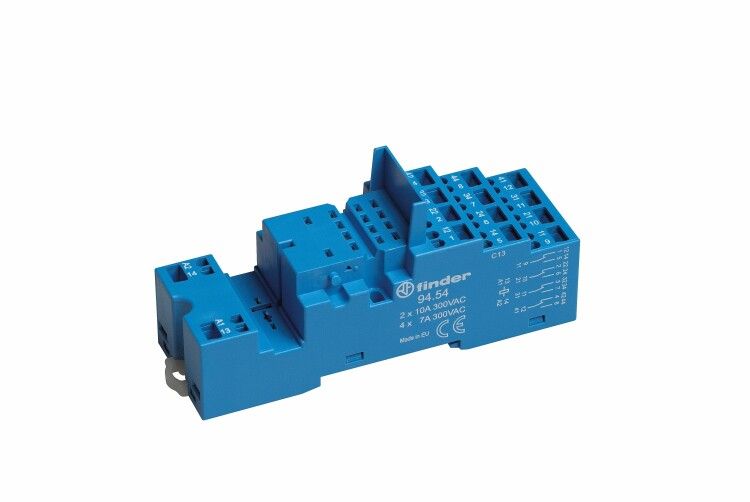

Розетка с безвинтовыми клеммами (пружинный зажим) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 99.02, в комплекте металлическая клипса 094.71, версия: синий цвет - 94.54SMA FINDER 9454SMA

Розетка с безвинтовыми клеммами для реле 55.32, 55.34 и таймера 85.02, 85.04 - это компактное устройство от Finder с пружинным зажимом для быстрого подключения проводов на DIN-рейке. Артикулы 94.54sma и 9454sma обеспечивают надёжную коммутацию в автоматических системах управления.

Назначение и область применения

Розетка предназначена для установки модульных реле и таймеров серий 55.32/55.34 и 85.02/85.04. Она упрощает замену и обслуживание этих устройств - достаточно вытащить реле из розетки, не трогая провода. Подходит для сборки щитов управления на объектах с высокой частотой переключений: промышленные автоматы, системы вентиляции, насосные станции, конвейеры.

Технические характеристики

• Тип подключения: пружинный зажим - без необходимости затяжки винтов
• Количество контактов: 14 - обеспечивает полную связь всех цепей реле и таймера
• Номинальный ток: 10 А - допустимо подключать нагрузки до 2,2 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными шкафами
• Цвет корпуса: синий - стандартизированная цветовая маркировка для удобства идентификации
• Диапазон температур: от –40 C до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Материал корпуса: самозагасающий пластик - безопасен при перегреве
• Модульное исполнение: да - занимает один модуль (17,5 мм шириной)
• Возможность расширения: да - можно последовательно соединять несколько розеток
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к коммутирующим устройствам

Совместимость и монтаж

Розетка совместима исключительно с реле и таймерами Finder 55.32, 55.34, 85.02, 85.04. Нельзя использовать с другими типами реле даже аналогичного форм-фактора - контактная группа имеет уникальное расположение.

Монтаж выполняется на DIN-рейку 35 мм стандартной формы. Для фиксации просто защёлкивается за нижнюю часть рейки. После установки розетки вставьте реле до характерного щелчка - он гарантирует плотный контакт. Кабели зачищаются на 8–10 мм, вводятся в клеммы до упора - пружины сами зажимают жилу. Отключение происходит нажатием на рычажок рядом с каждой клеммой.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность механических коммутационных устройств. Материал корпуса соответствует UL94 V-0 - не распространяет горение. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - не применяйте в сырых помещениях без корпуса.

Преимущества

• Быстрая замена реле - не требуется отсоединять провода каждый раз
• Надёжный пружинный зажим - снижает риск ослабления контакта при вибрациях
• Экономия времени при монтаже - не нужны отвертки для затяжки
• Поддержка расширения - позволяет собирать многофункциональные блоки
• Чёткая маркировка контактов - уменьшает вероятность ошибок при подключении

Ограничения применения

• Не предназначен для постоянного подключения мощных двигателей выше 10 А
• Запрещено использование вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не совместим с реле других производителей, даже если они имеют похожую форму
• Не рекомендуется применять в местах с частыми ударными нагрузками - возможна деформация клемм
• При температурах ниже –40 C материал становится хрупким - требуются дополнительные меры защиты

Примеры использования

• Автоматизация производства: розетка 94.54sma используется для подключения реле контроля давления в гидравлических системах
• Системы освещения: таймер 85.04 с розеткой управляет включением света на складских площадках
• HVAC: реле 55.34 через розетку включает нагреватели в системах воздушного отопления
• Агрегаты с частыми циклами: конвейеры, дозаторы, сортировочные машины - где нужна быстрая замена отказавшего элемента

Практические советы

• Перед установкой проверьте, что реле точно совпадает с моделью - 55.32/55.34 или 85.02/85.04
• Используйте многожильные провода сечением 0,2–2,5 мм2 - одножильные толще 2,5 мм2 не войдут в клеммы
• При подключении нескольких розеток в ряд - начинайте с крайнего положения, чтобы не повредить соседние
• Не используйте силовые кабели с медными жилами более чем 2,5 мм2 - это вызывает перегрев и выход из строя
• Проверяйте зажим после первого запуска - иногда пружина слегка “оседает” при первом проходе тока
• Для сервисного обслуживания всегда отключайте питание - хотя клеммы защищены, напряжение остаётся опасным
