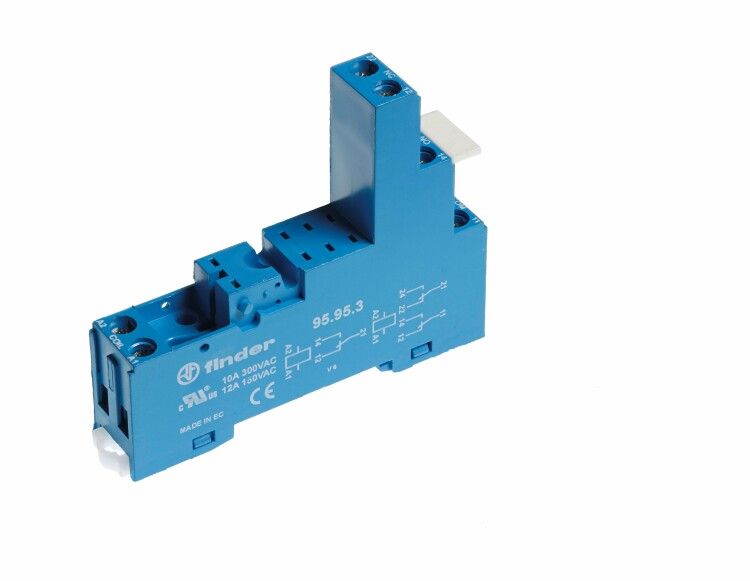

Розетка винтовые клеммы (зажимная клеть) для реле 40.51 40.52 40.61 44.52 44.62 применяются модули 99.80 металлическая клипса 095.71 синяя - 95953SMA FINDER 95.95.3SMA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 с металлической клипсой 095.71 от Finder - надёжный интерфейс для подключения проводов к реле серии 95 на DIN-рейке. Подходит для автоматизации, управления оборудованием и распределения сигналов в щитах.

Назначение и область применения

Эта розетка предназначена для быстрого и безопасного подключения реле типов 40.51, 40.52, 40.61, 40.62, 44.52 и 44.62. Она позволяет заменить реле без перепайки или переподключения проводов - достаточно вынуть старый модуль и вставить новый. Применяется в промышленных щитах: управление насосами, вентиляцией, конвейерами, системами освещения и другими устройствами с коммутирующими элементами.

Технические характеристики

• Количество контактов: 8 - обеспечивает подключение всех цепей реле (управление, силовые, вспомогательные)
• Тип подключения: винтовые клеммы с зажимной клетью - удерживают провода плотно, исключают ослабление при вибрациях
• Номинальный ток: 10 А - рассчитана на нагрузки до 2,2–2,5 кВт при напряжении 220–250 В
• Напряжение: 220–250 В - для сетей переменного тока 50/60 Гц
• Монтаж: на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая неотапливаемые объекты
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям
• Цвет: синий - стандартизированная окраска для удобства идентификации

Совместимость и монтаж

Розетка 095.71 совместима только с реле серии Finder 95 указанных моделей: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62. Не подходит для других серий, даже если они имеют аналогичную форму. Монтаж осуществляется путём фиксации на DIN-рейке 35 мм с помощью металлической клипсы - она обеспечивает прочное и бесшумное крепление. Для подключения используйте одножильные или многожильные провода сечением до 2,5 мм2. Перед установкой проверьте, что реле полностью вставлено в розетку - слышен характерный щелчок.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7 - гарантирует безопасность коммутационных устройств. Контакты выполнены из медных сплавов с покрытием, предотвращающим окисление. Наличие зажимной клетки снижает риск перегрева из-за плохого контакта. IP20 не требует герметизации, но запрещает применение во влажных средах без дополнительной защиты.

Преимущества

• Зажимная клетка - не нужна подготовка проводов; можно вставлять сразу после зачистки
• Металлическая клипса - более долговечна, чем пластиковая, не ломается при частой замене реле
• Фиксация на DIN-рейке - компактно, легко масштабируется, не требует сверления
• Высокая надёжность соединения - минимизирует отказы из-за ослабления клемм
• Цветовое отличие - синий корпус помогает быстро найти нужную розетку среди множества других

Ограничения применения

• Не применяется в открытых или влажных помещениях - IP20 не защищает от брызг и пыли
• Не подходит для постоянных нагрузок выше 10 А - возможен перегрев и выход из строя
• Не совместима с реле других производителей - даже если форма кажется одинаковой, контактные площадки могут не совпадать
• Не рекомендовано использовать в местах с сильными вибрациями без дополнительной фиксации

Примеры использования

• Автоматизация производства: розетка 095.71 используется для подключения реле контроля давления в гидравлических системах
• Системы отопления: управление насосами циркуляции через термореле типа 40.61
• Освещение: включение света по таймеру с использованием реле 44.52
• Щиты управления: сборка нескольких каналов управления на одной DIN-рейке с минимальным количеством проводов

Практические советы

• Перед установкой всегда отключите питание - даже при малом токе есть риск поражения
• Проверяйте посадочный диаметр реле перед покупкой - он должен точно совпадать с формой розетки
• Не затягивайте винты слишком сильно - это может повредить внутренние контакты
• При замене реле не трогайте провода - они остаются в розетке, меняете только модуль
• Для многожильных проводов используйте наконечники - так соединение будет надёжнее
• Обязательно помечайте розетки - особенно если в щите несколько таких же моделей
