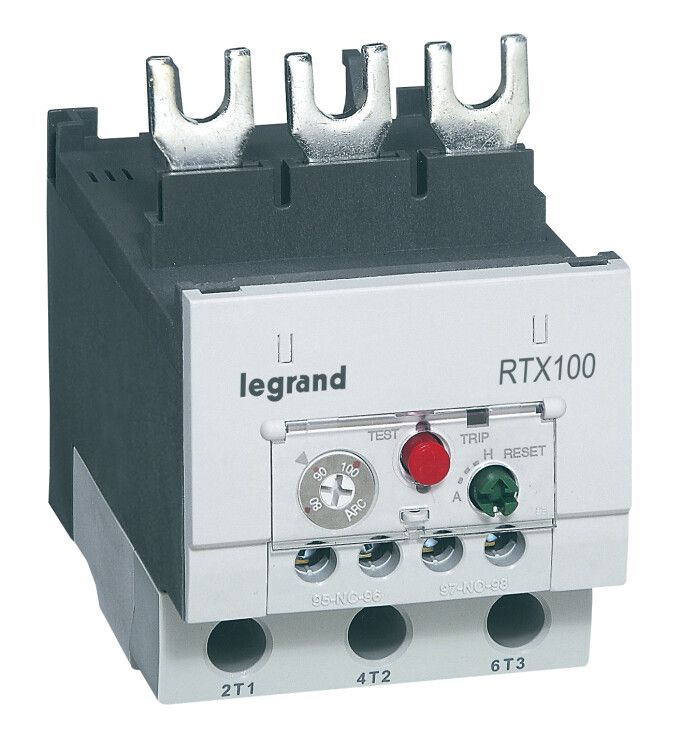

Реле тепловое RTX3 54-75 А для контакторов CTX3 3P 100 Legrand 416728

Тепловое реле 54-75A для контакторов CTX3 3P RTX3(н) 100 - это защищающее оборудование для электродвигателей, рассчитанное на ток до 75 А. Разработано совместно с контактными аппаратами серии CTX3 от Legrand, обеспечивает точную защиту от перегрузок и обрывов фаз. Артикул 416728 подходит для промышленных систем, где важна долговечность и стабильность работы.

Назначение и область применения

Тепловое реле 54-75A для контакторов CTX3 3P RTX3(н) 100 предназначено для защиты электродвигателей от перегрева из-за длительной перегрузки или потери одной из фаз. Устанавливается непосредственно на контакторы серии CTX3, образуя единый коммутационный узел. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями мощностью до 55 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 75 А - позволяет защищать двигатели с рабочим током до этого значения;
• Количество полюсов: 3 - соответствует трёхфазным сетям;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - допустимо применение в высоковольтных промышленных сетях;
• Частота: 50/60 Гц - работает в любых стандартах электросетей;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния срабатывания или отключения;
• Механическая износостойкость: 12 млн циклов - срок службы при частых включениях без нагрузки;
• Коммутационная износостойкость: 1 млн циклов - выдерживает многократные отключения под нагрузкой;
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор без дополнительных креплений.

Совместимость и монтаж

Тепловое реле 54-75A для контакторов CTX3 3P RTX3(н) 100 совместимо исключительно с контактными аппаратами серии CTX3 от Legrand. Монтируется путём защёлкивания на направляющие шины контактора - никаких инструментов не требуется. Соединение с силовой частью осуществляется через винтовые зажимы, которые уже предварительно выведены на контактную группу контактора. Для правильной установки важно соблюдать ориентацию: реле имеет фиксированное положение, не подлежит повороту. Подключение сигналов НО и НЗ выполняется к клеммам, расположенным на передней панели.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1 и IEC 60947-5-1. Класс защиты IP20 обеспечивает защиту от доступа пальцев и крупных предметов, но не предназначен для эксплуатации во влажных или запылённых средах без дополнительной оболочки. Сертифицировано для использования в промышленных условиях согласно EN 60204-1.

Преимущества

• Высокая механическая и электрическая износостойкость - снижает риск отказа даже при интенсивной эксплуатации;
• Интеграция с контактами CTX3 - минимизирует количество соединений и ускоряет сборку панелей;
• Универсальный класс защиты 10 - оптимален для большинства типов двигателей, включая насосы и вентиляторы;
• Функциональные контакты НО и НЗ - позволяют легко интегрировать реле в системы автоматизации и сигнализации;
• Линейка RTX3 покрывает весь диапазон до 800 А - можно использовать одинаковые принципы проектирования для всех мощностей.

Ограничения применения

• Не подходит для однофазных двигателей - требует трёхфазного питания;
• Не имеет функции защиты от обрыва фазы - для этой задачи необходимо выбирать модификацию RTX3 с пометкой “с защитой от обрыва фаз”;
• Не рекомендовано использование вне помещений без корпуса IP54+ - чувствителен к пыли и влаге;
• Не регулируется вручную - ток срабатывания задаётся заводской настройкой под 75 А, замена элемента необходима при изменении тока;
• Требует совмещения только с контактами CTX3 - несовместим с другими сериями, даже аналогичными.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номиналом 55 кВт / 75 А;
• Автоматическое отключение конвейера при перегрузке в пищевой промышленности;
• Подключение в панель управления насосной станцией с использованием сигнала НЗ для индикации аварии;
• Система контроля температуры вентиляционного оборудования в логистических центрах.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 75 А - реле нельзя переставить на другой ток без замены;
• При монтаже не затягивайте винты слишком сильно - это может повредить изоляцию и вызвать нагрев;
• Если двигатель часто запускается под нагрузкой, убедитесь, что класс защиты 10 достаточен - для тяжёлых режимов лучше выбрать класс 20;
• Обязательно используйте реле только с контактами CTX3 - другие модели не обеспечивают правильного электрического и механического взаимодействия;
• После срабатывания реле необходимо дождаться остывания биметаллических пластин - принудительное сброс невозможно, только автоматический восстановление после 2–5 минут.
