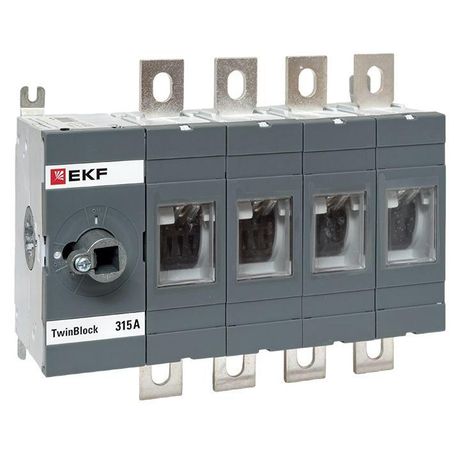

Рубильник 315A 4P без рукоятки управления TwinBlock | tb-s-315-4p EKF

Выключатель-разъединитель стационарный 4P 315A 690В 15кА IP00 TwinBlock EKF - устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение четырёхпроводной сети. Артикул tb-s-315-4p соответствует модели из серии TwinBlock EKF.

Назначение и область применения

Выключатель-разъединитель стационарный 4P 315A 690В 15кА IP00 TwinBlock EKF предназначен исключительно для ручного отключения нагрузки при отсутствии тока. Он не рассчитан на коммутацию рабочих токов под нагрузкой - для этого нужны автоматические выключатели или контакторы. Устройство используется в качестве изоляционного элемента перед ремонтом, проверкой или переключением цепей. Подходит для установки в распределительные щиты на предприятиях, в цехах, на насосных станциях, в системах управления технологическим оборудованием.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 315 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно
• Условный ток короткого замыкания: 15 кА - способность выдерживать кратковременный ток КЗ без разрушения
• Кратковременно выдерживаемый ток: 15 кА - совпадает с условным током КЗ, указывает на термическую устойчивость
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов
• Тип рукоятки: поворотный рычаг - обеспечивает визуальное определение положения «вкл/выкл»
• Тип подключения: болтовое - зажимы для проводов фиксируются гайками, требуют точного момента затяжки
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не имеет DIN-рейки
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или блокировки

Совместимость и монтаж

Выключатель-разъединитель стационарный 4P 315A 690В 15кА IP00 TwinBlock EKF монтируется на металлическую монтажную плиту толщиной до 4 мм. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, указанных в чертежах производителя. Болтовые зажимы рассчитаны на провода сечением до 120 мм2 (медные). Перед подключением обязательно отключите питание и используйте изолированный инструмент. Монтаж допускается только в защищённом от доступа посторонних лицевом щите. Нельзя устанавливать на открытых площадках или в условиях повышенной запылённости без внешней оболочки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах под напряжением. Отсутствие степени защиты IP00 делает его опасным при использовании вне корпуса - возможен контакт с токоведущими частями. Работа с устройством должна выполняться только квалифицированным персоналом с применением средств индивидуальной защиты.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать ток КЗ до 15 кА без выхода из строя
• Чёткая визуальная индикация состояния - поворотный рычаг легко определяет положение «вкл/выкл» даже в темноте
• Надёжное болтовое соединение - минимизирует риск нагрева при длительной работе
• Совместимость с другими компонентами серии TwinBlock - можно использовать в составе унифицированных щитов EKF

Ограничения применения

• Не предназначен для отключения нагрузки под током - попытки коммутировать под нагрузкой вызывают дугу и повреждают контакты
• IP00 - нельзя устанавливать в помещениях с высокой влажностью, пылью или агрессивными средами без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно реализовать удалённую сигнализацию или интерлоки
• Требуется монтаж на плату - не подходит для установки на DIN-рейку, что усложняет модульную сборку щита
• Не регулируется момент затяжки болтов - некорректная затяжка может привести к перегреву или потере контакта

Примеры использования

• Главный рубильник в распределительном щите цехового оборудования
• Отключающее устройство перед частотным преобразователем или мощным двигателем
• Элемент изоляции в системе питания станков ЧПУ
• Резервный разъединитель в групповой линии конвейера

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата защиты - они должны быть ниже или равны 315 А
• Обязательно используйте изолирующие крышки или боксы при монтаже в щитах - IP00 не защищает от случайного прикосновения
• При многократных операциях отключения смазывайте шарниры рукоятки силиконовой смазкой один раз в год
• Не заменяйте болты на саморезы - они не обеспечивают нужного давления и могут ослабнуть при вибрации
• При проектировании щита учтите посадочные размеры: устройство занимает значительное место - лучше заранее сделать эскиз
