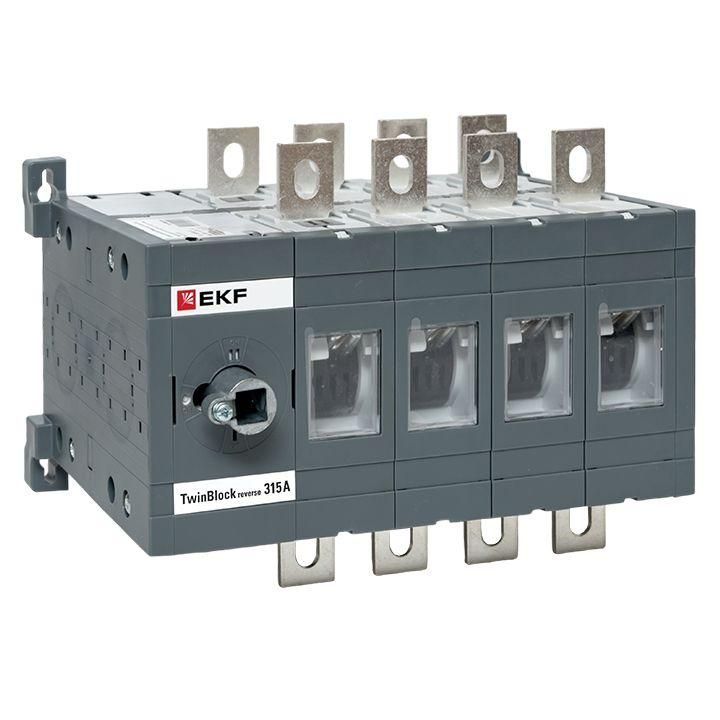

Рубильник 315A 4P реверсивный без рукоятки управления TwinBlock | tb-s-315-4p-rev EKF

Рубильник 4P 315A реверсивный без рукоятки управления TwinBlock от EKF - это стационарный выключатель-разъединитель для коммутации и отключения четырёхполюсных цепей до 315 А и 690 В, предназначен для переключения между двумя источниками питания с разрывом цепи. Артикул tb-s-315-4p-rev используется в распределительных щитах промышленных объектов.

Назначение и область применения

Рубильник 4P 315A реверсивный без рукоятки управления TwinBlock применяется для безопасного переключения нагрузки между основным и резервным источником электроэнергии. Он обеспечивает механический разрыв цепи при переводе из положения “I” в “0” и далее в “II”, что исключает параллельное питание двух сетей. Подходит для систем с высокими пусковыми токами - например, для управления двигателями, конвейерами, насосными станциями и другим оборудованием с индуктивной нагрузкой. Устройство устанавливается внутри распределительных шкафов и щитов, где требуется надёжное и однозначное управление питанием.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Номинальный ток: 315 А
• Количество полюсов: 4
• Реверсивный переключатель: да (позиции I–0–II)
• Условный ток короткого замыкания (Icu): 15 кА
• Кратковременно выдерживаемый ток: 15 кА
• Степень защиты: IP00 - без защиты от внешних воздействий
• Тип подключения: болтовое соединение
• Способ монтажа: на монтажную плату (фиксированная установка)
• Вспомогательные контакты: отсутствуют
• Конструкция: встраиваемое устройство, не имеет собственной рукоятки управления

Совместимость и монтаж

Рубильник 4P 315A реверсивный без рукоятки управления TwinBlock монтируется на специальную монтажную плату внутри распределительного щита. Для работы необходима внешняя рукоятка (не входит в комплект), которая крепится к поворотному рычагу механизма. Болтовые зажимы обеспечивают надёжное соединение с медными шинами или кабелями сечением, соответствующим току 315 А. Установка требует точного совпадения габаритов монтажной площадки - проверьте размеры перед заказом. Обязательно используйте изоляционные экраны и защитные кожухи, так как степень защиты IP00 не предохраняет от прикосновения к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям к выключателям-разъединителям для промышленного использования. Номинальный ток короткого замыкания 15 кА гарантирует сохранение целостности конструкции при аварийных режимах. Однако, поскольку устройство не имеет защиты от прикосновения (IP00), его нельзя использовать вне закрытых корпусов. Все операции с рубильником 4P 315A реверсивным без рукоятки управления TwinBlock должны выполняться после отключения питания и с применением средств индивидуальной защиты.

Преимущества

• Высокая коммутационная способность - позволяет переключать нагрузку под током, включая пусковые токи двигателей
• Чёткая визуальная индикация положений (I–0–II) снижает риск ошибочного переключения
• Прочная металлическая конструкция обеспечивает долговечность в условиях повышенной вибрации и температур
• Совместимость с другими элементами серии TwinBlock упрощает сборку унифицированных щитов
• Отсутствие встроенных вспомогательных контактов позволяет свободно выбирать схему автоматизации

Ограничения применения

• Не допускается использование вне защищённых щитов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Требуется обязательная установка внешней рукоятки; без неё устройство невозможно оперативно управлять
• Не предназначен для частого включения/выключения под нагрузкой - рассчитан на редкие переключения (до 10 раз в день)
• Отсутствие вспомогательных контактов требует дополнительных решений для сигнализации состояния
• Не рекомендован для помещений с высокой запылённостью или агрессивной средой без дополнительной герметизации

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Обеспечение бесперебойного питания конвейера через два входа - главный и резервный
• Работа в системах АВР (автоматическое включение резерва) как ручной элемент безопасности перед запуском автоматики
• Электроустановки на производствах с мощными электродвигателями (более 100 кВт)

Практические советы

• Выбирайте внешнюю рукоятку с указателем положения и возможностью блокировки - это повысит безопасность обслуживания
• Проверьте посадочные размеры монтажной плиты перед установкой - габариты устройства должны точно совпадать с отверстием в щите
• Затягивайте болтовые соединения согласно моменту затяжки, указанному в документации производителя - недотянутые контакты нагреваются, перегрузка приведёт к выходу из строя
• Не используйте этот рубильник как автоматический выключатель - он не обладает функциями тепловой или электромагнитной защиты
• При проектировании щита предусмотрите доступ к устройству для осмотра и обслуживания - особенно важно при использовании в промышленных условиях
