Рубильник 800A 4P реверсивный без рукоятки управления TwinBlock | tb-s-800-4p-rev EKF

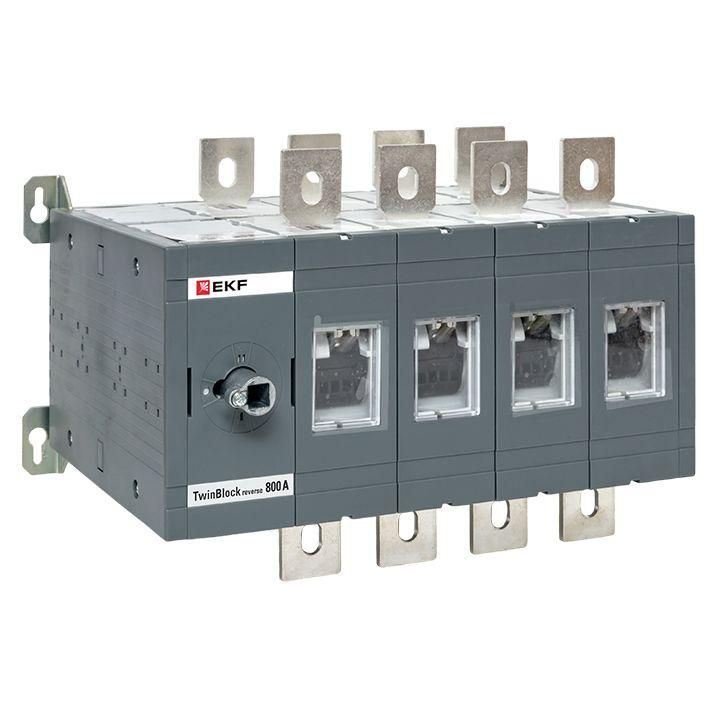

Выключатель-разъединитель стационарный 4P 800A 690В 20кА IP00 реверсивный без рукоятки управления TwinBlock EKF предназначен для безопасного отключения и переключения мощных электрических цепей в распределительных щитах. Модель TwinBlock EKF обеспечивает коммутацию под нагрузкой между двумя источниками питания, что делает её незаменимой в системах с резервированием.

Назначение и область применения

Этот выключатель-разъединитель используется для ручного отключения и переключения четырёхполюсных цепей переменного тока до 690 В. Он применяется там, где требуется надёжное физическое размыкание цепи и переключение между основным и резервным питанием - например, в промышленных щитах, на насосных станциях, в системах автономного электроснабжения, на конвейерах и у крупных электродвигателей. Благодаря реверсивному механизму, он позволяет переключать нагрузку с одного источника на другой с полным разрывом тока, исключая параллельное питание.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Номинальный ток: 800 А
• Количество полюсов: 4
• Условный ток короткого замыкания: 20 кА
• Кратковременно выдерживаемый ток: 20 кА (не более 1 секунды)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого корпуса
• Тип переключения: реверсивный (позиции I–0–II с визуальной индикацией)
• Способ подключения: болтовые зажимы для медных шин или кабелей
• Способ монтажа: на монтажную плату (панель)
• Вспомогательные контакты: отсутствуют
• Рукоятка управления: поворотный рычаг, встроенный в устройство; внешняя рукоятка не предусмотрена

Совместимость и монтаж

Выключатель-разъединитель TwinBlock EKF монтируется на металлическую монтажную плиту с помощью предварительно подготовленных отверстий. Устройство рассчитано на установку в сборные щиты, но не имеет собственного корпуса - поэтому обязательно требует размещения в защищённом от доступа посторонних лиц месте. Подключение проводится через болтовые зажимы: рекомендуется использовать медные шины или кабели сечением, соответствующим току 800 А. Для правильного монтажа необходимо соблюдать момент затяжки болтов, указанный в документации производителя. Отсутствие вспомогательных контактов означает, что управление и сигнализация состояния должны реализовываться сторонним оборудованием.

Безопасность и стандарты

Изделие соответствует требованиям к разъединителям для промышленного применения, однако из-за степени защиты IP00 не допускает эксплуатации вне закрытого электрошкафа. Наличие визуального индикатора положений (I–0–II) гарантирует точное определение состояния аппарата. Кратковременная устойчивость к току короткого замыкания 20 кА позволяет ему работать в сетях с высокой потенциальной энергией КЗ, типичных для промышленных объектов. Применение в бытовых условиях запрещено.

Преимущества

• Возможность переключения под нагрузкой - даже при больших пусковых токах двигателей
• Чёткая механическая фиксация трёх положений: “вкл.-выкл.-резерв”
• Высокая коммутационная способность (20 кА) для надёжной работы в тяжёлых режимах
• Простая и прочная конструкция без сложной электроники - минимизация отказов
• Совместимость с другими элементами серии TwinBlock EKF для компактной сборки щита

Ограничения применения

• Не подходит для открытой установки - IP00 не защищает от пыли, влаги и случайного прикосновения
• Отсутствуют вспомогательные контакты - нельзя подключить дистанционную сигнализацию или автоматическую блокировку
• Требуется ручное управление - не подлежит автоматизации без внешнего привода
• Не предназначен для частого включения/отключения - только для редких операций переключения и обслуживания
• Не совместим с системами, требующими дистанционного управления

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Обслуживание и ремонт участка цепи в промышленном щите - физический разрыв всех четырёх фаз
• Резервирование питания системы конвейера с двумя входными кабелями от разных трансформаторов
• Использование в качестве главного разъединителя перед частотным преобразователем

Практические советы

• Выбирая этот выключатель-разъединитель, проверьте, чтобы посадочное место на монтажной плате точно соответствовало габаритам модели TwinBlock EKF - отклонение в 1–2 мм может помешать установке
• При использовании в щите с несколькими аналогичными аппаратами расположите их так, чтобы рукоятки были легко доступны для оператора - они находятся на лицевой стороне устройства
• Не используйте для частых переключений - механизм рассчитан на десятки операций в год, а не на сотни
• После монтажа проведите визуальную проверку: все четыре полюса должны одновременно замыкаться и размыкаться
• Для безопасности всегда отключайте питание перед выполнением любых работ рядом с этим устройством - даже в положении “0”, контакт может быть под напряжением с одной стороны
