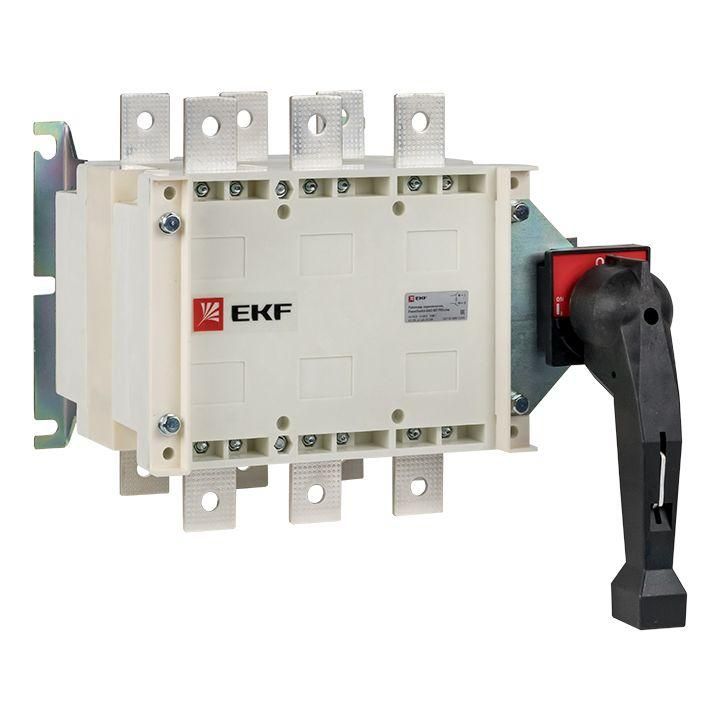

Рубильник-переключатель 630A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | pscs-630-3 EKF

Рубильник-переключатель 630 А 3П с рукояткой управления для прямой установки от EKF - это механический коммутационный аппарат для ручного отключения и включения трёхфазных нагрузок в распределительных щитах. Артикул PSCS-630-3 предназначен для нечастых операций в условиях высоких токов и требует внешнего автоматического защиты.

Назначение и область применения

Рубильник-переключатель 630 А 3П с рукояткой управления для прямой установки используется для ручного отключения и включения трёхфазных электрических цепей с током до 630 А. Применяется в системах распределения электроэнергии, где требуется надёжное механическое разъединение цепи - например, перед обслуживанием оборудования, при аварийной остановке или переключении режимов работы. Подходит для установки в распределительные щиты промышленных объектов: станки, конвейеры, насосные станции, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (50 Гц)
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания (Icu): 40 кА
• Номинальный кратковременно выдерживаемый ток: 25 кА
• Номинальная мощность при 400 В (AC-23): 315 кВт
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытый корпус
• Тип присоединения: болтовое соединение
• Способ монтажа: на монтажную плату (панель)
• Реверсивное исполнение: да - позволяет менять направление тока через переключение положений
• Имеет блокировку рукоятки - предотвращает случайное включение
• Пригоден в качестве устройства аварийной остановки
• Цвет элементов управления: чёрный

Совместимость и монтаж

Рубильник-переключатель 630 А 3П с рукояткой управления для прямой установки монтируется на металлическую монтажную плиту внутри распределительного щита. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Кабели должны иметь соответствующее сечение, рассчитанное на 630 А. Устройство не имеет встроенных автоматических защит - обязательно использование внешних предохранителей или автоматических выключателей для защиты от КЗ и перегрузок. Блокировка рукоятки совместима с замками и бирками для LOTO (Lock Out Tag Out).

Безопасность и стандарты

Оболочка изготовлена из стекловолоконной ненасыщенной полиэфирной смолы - материал устойчив к огню, химическим воздействиям и механическим повреждениям. Конструкция обеспечивает двойное размыкание на каждый полюс, что снижает риск дугового замыкания. Контакты выполнены из серебросодержащего медного сплава - обеспечивают долговечность и стабильность проводимости. Большие изоляционные зазоры повышают безопасность при работе под напряжением. Устройство соответствует требованиям к ручным коммутационным аппаратам, однако не является автоматическим выключателем и не защищает от перегрузок.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует время дуги, даже при медленном движении рукоятки
• Фиксация рукоятки исключает случайное включение - важна для безопасности при техобслуживании
• Высокая коммутационная способность (40 кА) - выдерживает самые жёсткие условия КЗ
• Реверсивное исполнение - позволяет использовать в системах с изменяемым направлением тока
• Серебряные контакты - увеличивают срок службы и снижают нагрев при больших токах

Ограничения применения

• Не предназначен для частых включений/отключений - только нечастые операции (до 1–2 раз в день)
• Степень защиты IP00 - нельзя устанавливать вне шкафа; требует герметичного корпуса
• Не имеет встроенного теплового или электромагнитного расцепления - обязательна установка внешней защиты
• Не рекомендован для использования в средах с повышенной запылённостью, влагой или агрессивными газами без дополнительной защиты
• Требует профессионального монтажа - работа под напряжением запрещена

Примеры использования

• Главный рубильник в распределительном щите промышленного станка
• Аварийный отключающий элемент на линии конвейера
• Переключатель между основным и резервным источником питания (при наличии двух источников и блокировки)
• Отключение цепи перед проведением профилактики на насосной установке

Практические советы

• Выбирая рубильник-переключатель 630 А 3П с рукояткой управления для прямой установки, проверьте соответствие посадочных отверстий на монтажной плате - размеры креплений указаны в чертежах EKF
• Для удобства обслуживания устанавливайте его на видном месте в щите, рядом с другими ключевыми элементами
• Используйте блокировку рукоятки в сочетании с замком и биркой - это обязательная практика при работах по LOTO
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных срабатываний при КЗ
• Не используйте этот рубильник вместо автомата - он не защищает от перегрузки! Только как разъединитель + внешняя защита
• При монтаже соблюдайте минимальные зазоры между фазами - согласно нормам ПУЭ для 660 В
