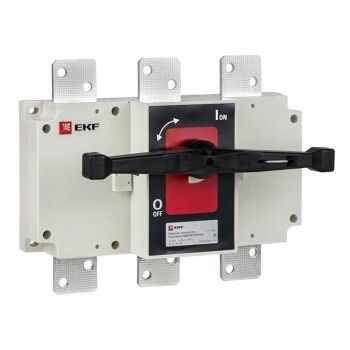

Рубильник-выключатель 1000A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | psds-1000-3 EKF

Рубильник-выключатель 1000A 3P с рукояткой управления для прямой установки от EKF - это надёжное механическое устройство для ручного отключения и включения трёхфазной сети с током до 1000 А. Артикул PSDS-1000-3 предназначен для установки в распределительных щитах там, где требуется безопасное и быстрое отключение нагрузки без автоматического срабатывания.

Назначение и область применения

Рубильник-выключатель 1000A 3P с рукояткой управления для прямой установки используется для ручного отключения и включения трёхфазных электрических цепей в условиях нечастых операций. Подходит для распределительных щитов на промышленных объектах: станках, конвейерах, насосных станциях, системах вентиляции. Устройство не предназначено для частого переключения или работы в режиме автоматической защиты - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Номинальная мощность: 560 кВт (при 380 В)
• Условный номинальный ток короткого замыкания (Icu): 70 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытого шкафа
• Тип присоединения: болтовое соединение (клеммы для подвода проводов)
• Способ монтажа: на монтажную плату (панель)
• Рукоятка: рычажного типа, черного цвета, с возможностью блокировки
• Контакты: медный сплав с серебряным покрытием, двойное размыкание на каждый полюс
• Время размыкания: мгновенное (до 13,8 м/с), не зависит от скорости движения рукоятки

Совместимость и монтаж

Рубильник-выключатель 1000A 3P с рукояткой управления для прямой установки монтируется на металлическую панель с отверстием подходящего размера. Для правильной установки необходимо соблюдать рекомендованную посадочную площадку - размеры указаны в техдокументации EKF. Болтовые клеммы рассчитаны на подключение одножильных и многожильных проводов сечением до 95 мм2. Перед монтажом убедитесь, что питание отключено и заблокировано. Кабели должны быть зафиксированы плотно, чтобы исключить нагрев и искрение.

Безопасность и стандарты

Оболочка изготовлена из стеклофибровой ненасыщенной полиэфирной смолы - материал устойчив к высоким температурам, химическим воздействиям и механическим повреждениям. Конструкция обеспечивает двойное размыкание каждого полюса, что снижает риск дугового замыкания. Возможность блокировки рукоятки позволяет предотвращать случайное включение при проведении работ - соответствует требованиям безопасности при обслуживании электрооборудования. Устройство не имеет встроенных тепловых или электромагнитных расцепителей - не является автоматическим выключателем.

Преимущества

• Высокая коммутационная способность: способен отключать токи до 70 кА при КЗ
• Надёжные контакты: серебряное покрытие на медном сплаве обеспечивает долгий срок службы даже при больших токах
• Мгновенное размыкание: гарантирует быстрое прекращение тока вне зависимости от усилия оператора
• Фиксация рукоятки: предотвращает несанкционированное включение, важно для LOTO-процедур
• Износостойкий корпус: устойчив к коррозии, УФ-излучению и агрессивной среде внутри щита

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 требует обязательной установки в закрытый щит
• Не предназначен для частого включения/отключения - допускаются только редкие операции (не более 1–2 раз в день)
• Не обеспечивает защиту от перегрузки или короткого замыкания - обязательно использование в паре с автоматическими выключателями или предохранителями
• Не подходит для мобильных или портативных установок - жёсткая конструкция и необходимость монтажа на панель

Примеры использования

• Главный рубильник в распределительном щите промышленного цеха
• Аварийное отключение питания станка с ЧПУ перед техобслуживанием
• Разъединитель в системе кондиционирования крупного офисного здания
• Отключающее устройство для группы насосов в водопроводной станции

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки болтов - перетягивание может повредить клеммы
• Используйте блокировку рукоятки при выполнении работ на оборудовании - это обязательное условие по нормам OSHA и ПТЭ
• Не используйте этот рубильник как единственный аппарат защиты - всегда сочетайте его с автоматическим выключателем нужного номинала
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
• При замене старого оборудования убедитесь, что новый рубильник-выключатель 1000A 3P с рукояткой управления для прямой установки совпадает по габаритам и типу монтажа
