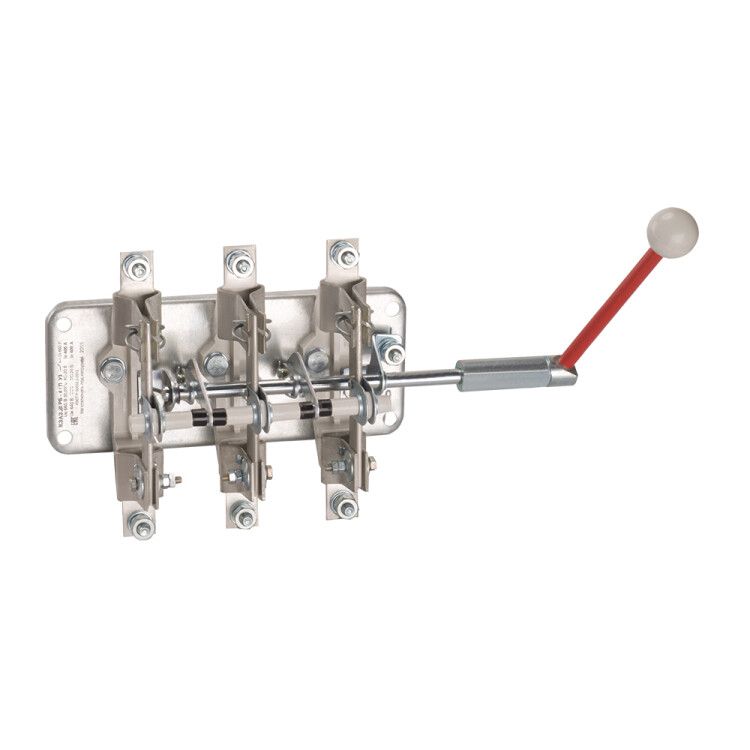

Разъединитель РБ-4П-400А-У3 | 111454 КЭАЗ

Разъединитель РБ-4П-400А-У3 от КЭАЗ - трёхполюсный стационарный аппарат для механического отключения цепей переменного тока в распределительных щитах. Применяется как сервисный, аварийный и предохранительный выключатель в промышленных системах с током до 400 А и напряжением до 660 В.

Назначение и область применения

Разъединитель РБ-4П-400А-У3 предназначен для безопасного отключения электрической цепи без нагрузки - то есть когда ток уже прекращён. Он не рассчитан на переключение под нагрузкой, но обеспечивает надёжную видимую разрывную точку. Подходит для использования в качестве:

• сервисного выключателя - для обслуживания оборудования;
• устройства аварийной остановки - быстрого отключения питания;
• предохранительного выключателя - перед работой с силовой частью системы.

Используется в промышленных щитах: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие объекты с высокими токами.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который может проходить через контактную систему без перегрева.
• Номинальное напряжение изоляции: 660 В - максимальное рабочее напряжение сети, для которой предназначено устройство.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Номинальная коммутируемая мощность AC-3: 100 кВт - указывает на способность выдерживать кратковременные импульсы при отключении двигателей, но не является режимом работы под нагрузкой.
• Условный ток короткого замыкания: 3 кА - способность выдерживать кратковременный ток КЗ без повреждений (не отключает КЗ, но сохраняет целостность).
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключить крупногабаритные медные провода.
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в условиях умеренного климата с повышенной влажностью.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов.
• Габариты: 285×286×169 мм - компактный размер для монтажа в типовые шкафы.

Совместимость и монтаж

Разъединитель РБ-4П-400А-У3 имеет болтовое подключение - клеммы для кабелей расположены сверху и снизу. Монтаж осуществляется на монтажную плату или DIN-рейку (при наличии адаптера). Устройство подходит для фронтального монтажа - рычаг доступен для оператора без вскрытия корпуса.

При установке важно соблюдать:

• минимальный зазор между соседними аппаратами - не менее 50 мм;
• правильную затяжку болтов - момент 10–12 Нм (по рекомендациям КЭАЗ);
• соответствие сечения кабеля - не более 240 мм2, чтобы избежать перегрева контактов.

Разъединитель РБ-4П-400А-У3 легко интегрируется в существующие щиты благодаря стандартизированному креплению и габаритам.

Безопасность и стандарты

Разъединитель РБ-4П-400А-У3 соответствует требованиям ГОСТ IEC 60947-3 и ТУ3424-063-05758109-2012. Эти нормы гарантируют:

• надёжность механической фиксации положения «вкл/выкл»;
• изоляцию между полюсами и корпусом;
• стойкость к тепловому воздействию при длительном протекании номинального тока.

Красный цвет рычага соответствует стандарту безопасности - он сигнализирует о функции отключения и запрещает случайное включение.

Преимущества

• Простая и проверенная конструкция - минимум движущихся частей, долгий срок службы.
• Видимый разрыв цепи - обеспечивает безопасность при ремонте согласно правилам ЭБ.
• Высокая термическая и электродинамическая стойкость - выдерживает пусковые токи и КЗ до 3 кА.
• Совместимость с широким спектром кабелей - до 240 мм2, что снижает необходимость переходников.
• Произведён на КЭАЗ - известный российский производитель с контролируемым качеством сборки.

Ограничения применения

• Не предназначен для отключения под нагрузкой - использование при работающем оборудовании вызовет дугу, повреждение контактов и риск возгорания.
• Степень защиты IP00 - нельзя использовать вне щита, в сырых, пыльных или открытых помещениях.
• Отсутствуют вспомогательные контакты (НО и НЗ = 0) - невозможно подключить сигналы состояния в автоматику.
• Требует ручного управления - не подходит для дистанционного или автоматического отключения.

Примеры использования

• На входе в частотный преобразователь - для отключения питания перед техобслуживанием.
• Перед группой насосов в системе водоснабжения - как аварийный рубильник.
• В распределительном щите цеха - для изоляции участка при плановых работах.
• Как основной отключающий элемент в щите управления конвейерной линией.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 240 мм2 недопустимо.
• Обязательно используйте разъединитель РБ-4П-400А-У3 только после отключения автомата или другого аппарата, защищающего от перегрузки.
• При установке в щит следите за свободным доступом к рычагу - он должен быть легко доступен для экстренного отключения.
• Не применяйте в местах с вибрацией выше допустимой - хотя конструкция прочная, постоянные удары могут ослабить контакты.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах.
