Рубильник-выключатель 2500A 4P c рукояткой управления для прямой установки PowerSwitch | psds-2500-4 EKF

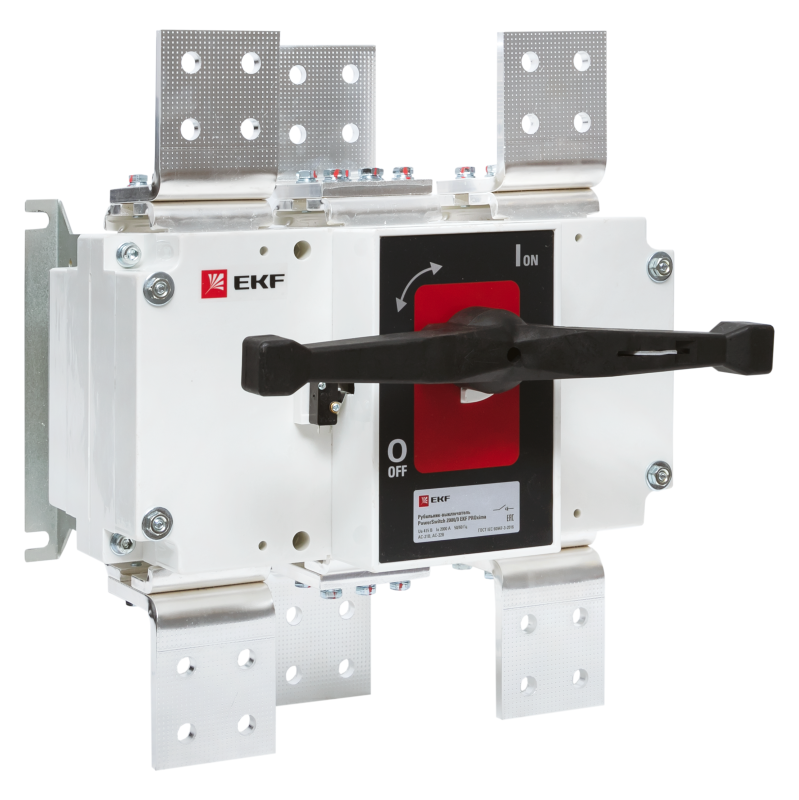

Рубильник-выключатель EKF PSDS-2500-4 - это четырёхполюсное коммутационное устройство с рукояткой управления для прямой установки, предназначенное для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В. Устройство рассчитано на высокий ток - 2500 А, и способно выдерживать КЗ до 105 кА, что делает его надёжным решением для крупных распределительных щитов в промышленных объектах.

Назначение и область применения

Рубильник-выключатель EKF PSDS-2500-4 используется для ручного отключения и включения электрической нагрузки в трёхфазных сетях переменного тока частотой 50 Гц. Он применяется там, где требуется надёжное механическое разъединение цепи - например, перед обслуживанием оборудования, при аварийных ситуациях или плановой остановке. Подходит для установки в распределительные щиты на промышленных предприятиях, в цехах, на насосных станциях, в системах конвейеров и других мощных электроустановках. Не предназначен для частых переключений - только для нечастых операций в нормальном режиме.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 2500 А
• Количество полюсов: 4
• Условный ток короткого замыкания (Icu): 105 кА
• Кратковременно выдерживаемый ток: 50 кА
• Скорость размыкания контактов: 13,8 м/с (мгновенное размыкание, независимо от скорости движения рукоятки)
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри корпуса)
• Тип рукоятки: поворотный рычаг с возможностью фиксации
• Конструкция: встраиваемое устройство фиксированной установки
• Тип присоединения: болтовое соединение
• Способ монтажа: на монтажную плату
• Количество нормально открытых (НО) контактов: 0
• Материал контактов: медный сплав с серебряным покрытием
• Оболочка: ненасыщенная полиэфирная смола, армированная стекловолокном

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-2500-4 устанавливается исключительно на монтажную плату внутри распределительного щита. Для правильной установки необходимо соблюдать посадочные размеры и обеспечить доступ к рукоятке для оператора. Болтовое присоединение требует точного затягивания кабельных наконечников - используйте момент, соответствующий рекомендациям производителя. Устройство совместимо с другими компонентами EKF серии PowerSwitch, однако не имеет встроенных автоматических функций - не заменяет автоматический выключатель. Присоединение проводов должно выполняться с учётом сечения, соответствующего 2500 А - обычно это многожильные кабели с площадью сечения от 150–240 мм2.

Безопасность и стандарты

Оболочка рубильника изготовлена из огнеупорной и ударопрочной композитной смолы, что обеспечивает повышенную безопасность при возгорании или механическом воздействии. Конструкция гарантирует двойное размыкание на каждый полюс - это снижает риск дугового замыкания. Фиксация рукоятки предотвращает случайное включение, что важно при работах по техобслуживанию. Хотя устройство не имеет степени защиты выше IP00, его использование допускается только в закрытых щитах, защищающих от пыли, влаги и постороннего доступа. Соответствует требованиям к коммутационным аппаратам для промышленного применения.

Преимущества

• Высокая коммутационная способность - 105 кА позволяет использовать устройство даже в сетях с большими токами КЗ
• Мгновенное размыкание контактов - минимизирует время дуги и увеличивает срок службы
• Двойное размыкание на полюс - повышает надёжность отключения
• Фиксация рукоятки - исключает случайное включение, соответствует требованиям безопасности
• Медные контакты с серебряным покрытием - обеспечивают низкое переходное сопротивление и долговечность
• Изготовлен из прочного композитного материала - устойчив к химическим воздействиям, включая CO₂

Ограничения применения

• Не предназначен для частых включений/отключений - только для редких операций в штатном режиме
• Степень защиты IP00 - нельзя устанавливать вне щита; требует герметичного корпуса
• Отсутствие встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель
• Требуется значительное пространство для монтажа и доступа к рукоятке
• Не подходит для мобильных или наружных установок
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление

Примеры использования

• Главный рубильник в распределительном щите промышленного цеха
• Отключающее устройство перед частотным преобразователем или большим двигателем
• Ручной разъединитель в системе питания конвейера или сварочного комплекса
• Элемент секционирования в распределительной сети завода с несколькими источниками питания

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала тока - недостаточное сечение вызовет нагрев и выход из строя
• При монтаже на плату используйте изолирующие прокладки, чтобы избежать замыканий на корпус
• Фиксируйте рукоятку в положении “OFF” при проведении работ - это обязательное правило безопасности
• Не используйте этот рубильник как основное средство защиты - всегда сочетайте его с автоматическими выключателями
• Проверяйте состояние контактов каждые 1–2 года - особенно после нескольких срабатываний при КЗ
• Убедитесь, что место установки в щите обеспечивает свободный доступ к рукоятке - она должна легко поворачиваться без усилий
