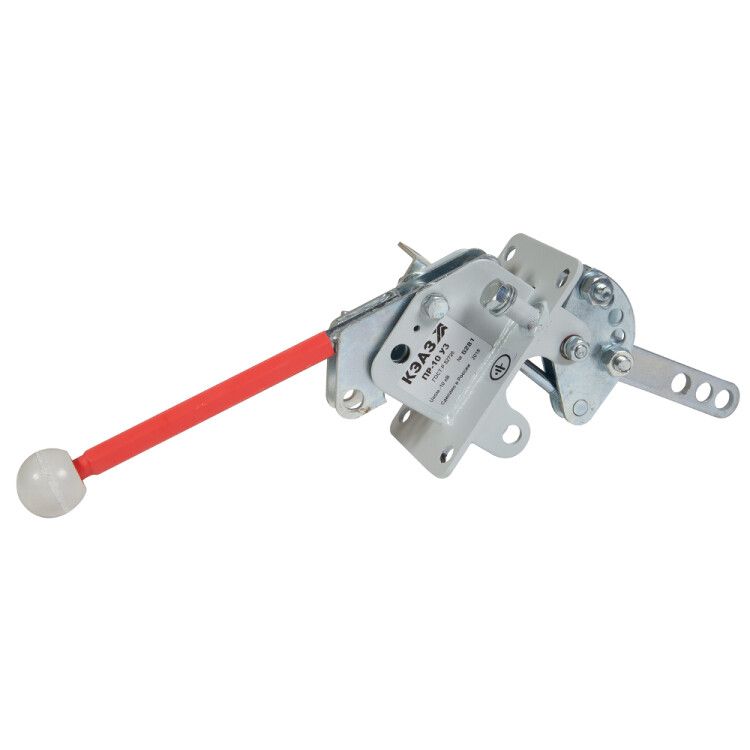

Комплект двух приводов ПР 10 У3 (уп.2шт) КЭАЗ 220283

Комплект двух приводов ПР-10-У3 от КЭАЗ предназначен для управления разъединителями в распределительных устройствах с напряжением до 660 В переменного тока. Комплект включает два привода ПР-10-У2-КЭАЗ с осью и переходником, обеспечивает надёжную аварийную остановку и соответствует ГОСТ Р 52726-2007.

Назначение и область применения

Комплект двух приводов ПР-10-У3 используется для дистанционного и ручного управление разъединителями в электрощитах и распределительных устройствах. Применяется там, где требуется быстрая и безопасная аварийная остановка цепи - например, на производственных линиях, в энергообъектах, на трансформаторных подстанциях. Подходит для установки в щитах с монтажной платой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 660 В
• Климатическое исполнение: У3 - для работы в помещениях с умеренным климатом, без агрессивной среды
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату
• Конструкция: наличие оси и оси-переходника для соединения с валом разъединителя
• Цвет: серый
• Нормативные документы: ГОСТ Р 52726-2007, ТУ3414-019-05755766-2010

Совместимость и монтаж

Каждый привод в комплекте ПР-10-У3 имеет выходную ось с переходником - это позволяет легко соединить его с валом разъединителя любого стандарта, совместимого с посадочным диаметром 10–12 мм. Монтаж выполняется на металлическую или пластиковую монтажную плату с помощью болтовых креплений. Обязательно проверьте соответствие габаритов привода и места установки перед монтажом. Комплект рассчитан на работу с разъединителями, совместимыми с типом ПР-10-У2-КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52726-2007 - норматива для устройств коммутационной аппаратуры. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - поэтому применение допускается только внутри закрытых щитов. Наличие функции аварийной остановки повышает безопасность обслуживания оборудования.

Преимущества

• Два привода в одном комплекте - экономят время на сборку и гарантируют синхронизацию управления
• Оснащены осью и переходником - не требуют дополнительных деталей для подключения
• Произведены КЭАЗ - известный производитель с опытом в выпуске промышленной аппаратуры
• Подтверждённые технические параметры по ГОСТ и ТУ - снижают риск отказа при эксплуатации

Ограничения применения

• Не предназначены для открытых площадок - степень защиты IP20 не выдерживает влагу и пыль
• Не подходят для постоянной нагрузки выше 660 В - превышение напряжения вызывает пробой изоляции
• Не рекомендованы для взрывоопасных зон - отсутствует взрывозащита
• Требуется регулярная проверка механической связи между осью и разъединителем - люфт может привести к некорректному положению контактов

Примеры использования

• Аварийное отключение питания на участке конвейера в пищевой промышленности
• Ручное отключение разъединителя в распределительном пункте на заводе
• Обеспечение безопасности при техобслуживании силового шкафа с напряжением 660 В
• Системы автоматизации, где требуется одновременное управление двумя разъединителями

Практические советы

• Перед установкой проверьте, что посадочный диаметр вала разъединителя совпадает с диаметром оси привода - используйте переходник, если есть расхождение
• Закрепите приводы жестко на монтажной плате - вибрация может ослабить соединение
• Не забудьте про маркировку каждого привода - особенно если они управляют разными цепями
• Проверяйте ход механизма после монтажа: ручное вращение должно быть свободным, без заеданий
• Для длительной службы избегайте перегрузок и частых срабатываний - приводы не рассчитаны на частые циклы включения/выключения
