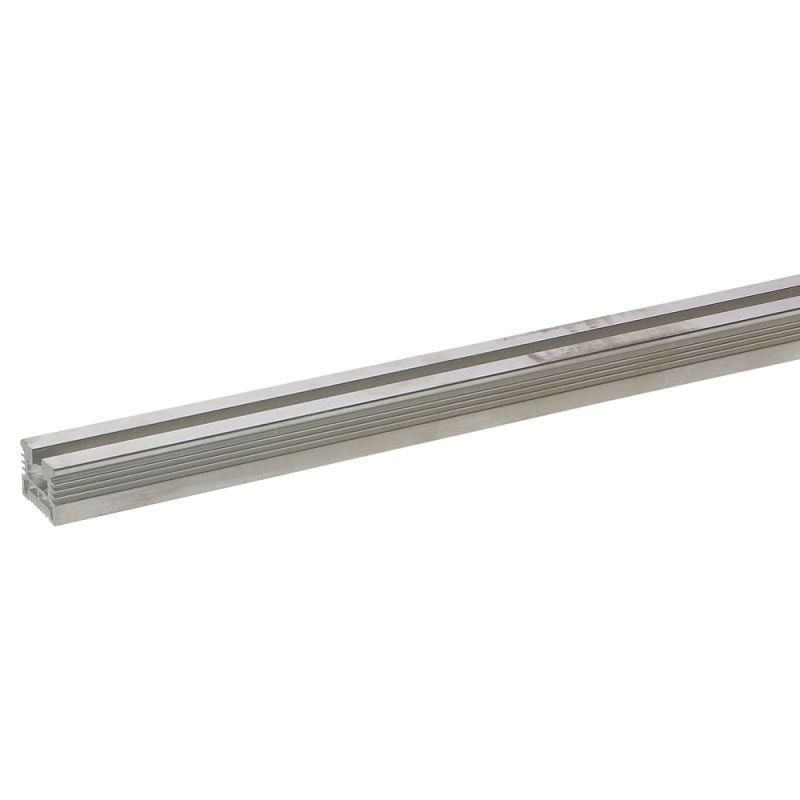

Шина С-образная 1780мм 1000А алюм. Leg 037356 Legrand

С-образная алюминиевая шина 586 мм² длина 1780 мм 1000А от Legrand Euro — это надёжный проводящий элемент для распределения большого тока в силовых щитах и распределительных устройствах. Артикул 037356 предназначен для профессионального монтажа в промышленной и коммерческой электроустановке.

Назначение и область применения

Шина используется для передачи тока до 1000 А между устройствами в распределительных щитах, ячейках КРУ, системах автоматизации и на производствах. Подходит для соединения автоматических выключателей, контакторов, предохранителей и других компонентов, где требуется высокая токовая нагрузка и компактная сборка. Применяется в цепях постоянного и переменного тока частотой 50–60 Гц.

Технические характеристики

• Поперечное сечение: 586 мм² — обеспечивает низкое сопротивление и минимальные потери при токе 1000 А
• Длина: 1780 мм — позволяет устанавливать несколько точек подключения вдоль всей шины
• Материал: алюминий — лёгкий, коррозионностойкий, экономичный по сравнению с медью
• Покрытие: лужёное — защищает поверхность от окисления, улучшает контактную способность и снижает переходное сопротивление
• Форма: S-образная — удобна для вертикальной установки и компенсирует тепловые расширения
• Номинальный ток: 1000 А — рассчитана на длительную работу при максимальной нагрузке
• Гарантия: 24 месяца — подтверждает качество изготовления и материалы

Совместимость и монтаж

Шина совместима с клеммами и зажимами, соответствующими габаритам алюминиевой профильной шины. Для монтажа используются болтовые соединения с моментом затяжки, указанным в документации производителя. Установка выполняется на изолирующие опоры или DIN-рейки с учётом требуемого зазора между фазами. Посадочные отверстия рассчитаны под стандартные крепёжные элементы M8–M10. Обязательно соблюдайте рекомендованную плотность крепления — перегрузка креплений может деформировать профиль.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1 для шинопроводов и токоведущих элементов. Лужёное покрытие повышает безопасность при многократном демонтаже и снижает риск нагрева в местах соединений. Шина не содержит свинец и другие запрещённые вещества в соответствии с RoHS.

Преимущества

• Высокая проводимость алюминия при меньшей массе по сравнению с медными аналогами
• Лужёное покрытие продлевает срок службы и уменьшает необходимость обслуживания
• S-образная форма снижает механическое напряжение при температурных колебаниях
• Стандартная длина 1780 мм позволяет минимизировать количество стыков в типовой сборке
• Поддерживается серия XL3 от Legrand — гарантирует совместимость с другими элементами системы

Ограничения применения

• Не предназначена для открытых площадок без защиты от атмосферных осадков — даже лужёное покрытие не заменяет IP-защиту корпуса
• Не следует использовать в средах с высокой концентрацией химически активных паров (например, кислоты, щёлочи) — возможна коррозия алюминия
• Запрещено применять в качестве жесткой основы для тяжёлых оборудования — шина не несёт механическую нагрузку
• Требуется обязательное использование изоляционных опор; прямой монтаж на металлические конструкции недопустим

Примеры использования

• Распределительный щит промышленного станка с несколькими двигателями
• Центральный токораспределительный модуль в системе конвейеров
• Связка между главным вводом и групповыми автоматами в торговом центре
• Объединение выходов преобразователей частоты в одном шкафу

Практические советы

• Перед установкой проверьте, что посадочный диаметр крепёжных отверстий соответствует вашим болтам — обычно 8–10 мм
• При использовании нескольких шин в одной фазе — располагайте их с равномерным шагом, чтобы избежать взаимного влияния магнитных полей
• После монтажа обязательно проверьте затяжку всех соединений через 24 часа — после прогрева может потребоваться повторная затяжка
• Для длинных участков (>2 м) предусмотрите компенсационные участки или свободный провис — алюминий имеет больший коэффициент теплового расширения, чем медь
• С-образная шина 586 мм² длина 1780 мм 1000А от Legrand Euro — идеально сочетается с другими изделиями серии XL3 для унифицированной сборки
