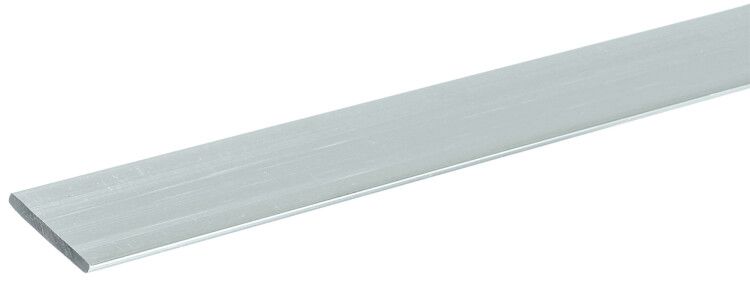

Шина алюминиевая АД 31Т 800А 300мм² 4000мм IEK (ИЭК) YBA10-05-060

Алюминиевая шина 31Т 5х60х4000 мм от IEK - это надежный проводник тока для сборки шинных трасс и распределительных устройств. Артикул yba10-05-060 соответствует требованиям ГОСТ и рассчитана на длительную работу в промышленных и коммунальных сетях.

Назначение и область применения

Алюминиевая шина 31Т 5х60х4000 мм используется для передачи и распределения электроэнергии в распределительных устройствах. Применяется в составе шинопроводов, силовых щитов НКУ, систем электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для стационарной установки там, где требуется высокая нагрузочная способность и долгий срок службы.

Технические характеристики

• Материал: алюминий марки АД (по ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская шина
• Размеры: 5×60×4000 мм (толщина × ширина × длина)
• Площадь поперечного сечения: 300 мм2
• Номинальный ток: 800 А
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина 31Т совместима со стандартными креплениями и зажимами для алюминиевых шин. Для монтажа используются болтовые соединения с предварительно установленным усилием затяжки - важно не перегружать контактные поверхности. Учитывают посадочные размеры: ширина 60 мм требует соответствующих изоляторов и опор. Шина 31Т устанавливается горизонтально или вертикально, в зависимости от компоновки шинопровода. Соединения должны выполняться с применением антиоксидантной пасты для алюминия, чтобы исключить окисление контактов.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - нормами, регламентирующими качество алюминиевой продукции для электротехники. Материал имеет сертифицированную проводимость и механическую прочность. Шина 31Т не содержит свинца и других токсичных элементов, безопасна для внутренней установки.

Преимущества

• Высокая проводимость при минимальном весе - легче медных аналогов
• Стойкость к коррозии благодаря чистому алюминию марки АД
• Долговечность - гарантированный срок службы 30 лет
• Готовый формат 4 метра - снижает количество стыков при сборке шинопроводов
• Цена ниже, чем у медных шин, при сохранении достаточной мощности

Ограничения применения

• Не предназначена для мобильных или вибрационных систем - возможна усталостная деформация
• Требует защиты от механических повреждений - мягкий металл легко царапается
• Не рекомендуется использовать в условиях постоянной влажности без герметизации контактов
• Запрещено соединять напрямую с медью без переходных накладок - возникает гальваническая коррозия

Примеры использования

• Главные шинные трассы в распределительных пунктах промышленных цехов
• Распределение энергии между секциями щита НКУ
• Подключение входных автоматических выключателей к основному вводу
• Сборка шинопроводов в торговых центрах, больницах, школах

Практические советы

• Перед монтажом проверьте, что ширина 60 мм соответствует вашим крепежным планкам - иначе потребуется адаптер
• При нарезке шины 31Т используйте специальные ножницы по металлу, не допускайте перегрева - это снижает прочность материала
• Для многократных соединений применяйте медные накладки с анодированным покрытием
• При проектировании учтите тепловое расширение - оставляйте компенсационные зазоры 2–3 мм на каждый 2 метра длины
• Артикул yba10-05-060 - это готовый отрезок 4 м; при необходимости удлинения заказывайте несколько шин и соединяйте их через фланцевые муфты
