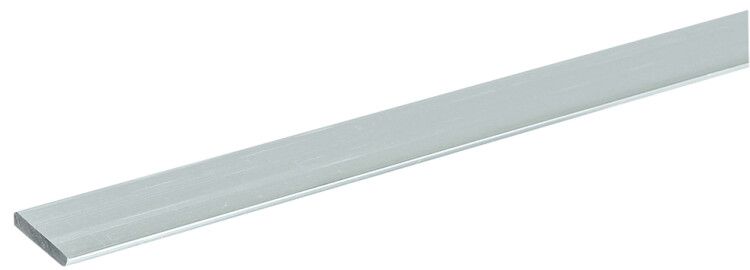

Шина алюминиевая 31Т 6х50х4000 мм IEK YBA10-06-050

Алюминиевая шина 31Т 6х50х4000 мм от IEK - это надежный проводник тока для сборки шинных трасс и распределительных систем в промышленных и коммерческих объектах. Артикул yba10-06-050 соответствует требованиям ГОСТ и рассчитана на длительную эксплуатацию до 30 лет.

Назначение и область применения

Алюминиевая шина 31Т 6х50х4000 мм используется для передачи и распределения электроэнергии в силовых цепях постоянного и переменного тока. Применяется в распределительных устройствах НКУ, шинопроводах, щитах управления и других системах электроснабжения. Подходит для установки в жилых, общественных и промышленных зданиях, где требуется высокая нагрузочная способность и долгий срок службы.

Технические характеристики

• Материал: алюминий марки АД 31Т (соответствует ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская шина
• Размеры: 6×50 мм (толщина × ширина), длина 4000 мм
• Площадь поперечного сечения: 300 мм2
• Номинальный ток: 740 А при нормальных условиях охлаждения
• Срок службы: 30 лет

Совместимость и монтаж

Шина 31Т 6х50х4000 мм совместима со стандартными крепежными элементами для шинопроводов: болтами М10–M12, контактными пластинами и зажимами, предназначенными для алюминиевых шин. Для монтажа необходимо использовать переходники или специальные контакты при соединении с медными элементами - прямой контакт меди и алюминия недопустим из-за риска окисления. Установка выполняется с соблюдением требуемых усилий затяжки крепежа, чтобы избежать деформации профиля. Длина 4 метра позволяет минимизировать количество стыков при сборке длинных трасс.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - стандартами, регламентирующими качество алюминиевой продукции для электротехнических применений. Шина обеспечивает устойчивую работу при температуре окружающей среды от -40C до +40C. Не содержит свинца и других токсичных компонентов, безопасна для эксплуатации в закрытых помещениях.

Преимущества

• Высокая проводимость при оптимальном соотношении цены и массы - легче медных аналогов
• Стабильные электрические параметры при длительной нагрузке
• Устойчивость к коррозии благодаря чистоте материала и технологии производства
• Готовый формат 4000 мм снижает потери при резке и ускоряет монтаж
• Срок службы 30 лет - минимальное обслуживание в течение всего периода эксплуатации

Ограничения применения

• Не предназначена для открытой прокладки вне помещений без защиты от осадков и механических повреждений
• Не рекомендуется для частых перегрузок выше 740 А - возможен перегрев и потеря прочности
• Запрещено прямое соединение с медью без использования биметаллических переходников
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Главные шинные трассы в распределительных щитах 0,4 кВ промышленных предприятий
• Распределительные системы в торгово-развлекательных центрах и больницах
• Цепи питания крупных насосов, компрессоров, конвейеров в автоматизированных линиях
• Обвязка преобразователей частоты и UPS-систем с высокой мощностью

Практические советы

• Перед монтажом проверьте геометрию шины - допустимые отклонения по прямолинейности указаны в ГОСТ 8617
• При нарезке используйте алмазные или зубчатые пилы - резка ножницами вызывает деформацию кромок
• Чистите поверхность контактов перед установкой - даже тонкий слой оксида увеличивает переходное сопротивление
• Для многократных соединений применяйте смазку типа “Alu-Schmier” - предотвращает окисление и облегчает демонтаж
• Учитывайте посадочные размеры: ширина 50 мм требует зажимов с внутренним зазором не менее 52 мм
