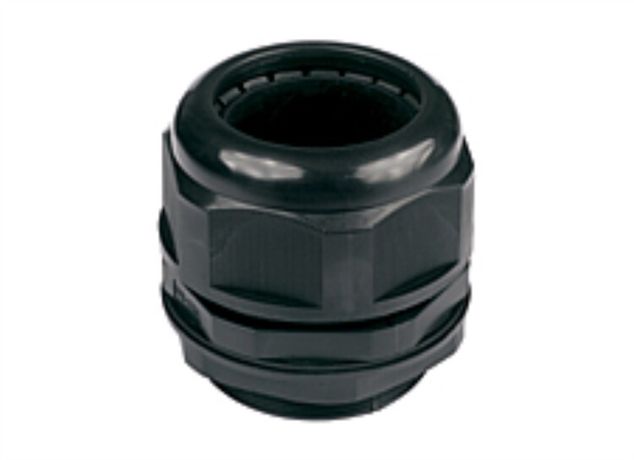

Сальник MG 16 диаметр проводника 6-10мм IP68 | SQ0806-0001 TDM

Сальник MG 16 диаметр проводника 6–10 мм IP68 от TDM ELECTRIC предназначен для герметичного ввода кабелей в электрооборудование, защищая проводники от механических повреждений и предотвращая попадание пыли и влаги внутрь корпуса. Этот сальник подходит для установки в электрощитах, промышленных аппаратах и системах электроснабжения.

Назначение и область применения

Сальник MG 16 диаметр проводника 6–10 мм IP68 используется там, где требуется надёжная герметизация места ввода кабеля. Он применяется в электрощитах, распределительных устройствах, станках, конвейерах, насосных станциях и других промышленных системах, где важна защита от внешней среды. Подходит для кабелей с наружным диаметром 6–10 мм - например, силовых, контрольных или сигнальных.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диаметр кабеля: 6–10 мм
• Резьба: метрическая M16, шаг 2 мм, длина резьбы 33 мм
• Наружный диаметр гайки: 33 мм
• Размер ключа: 22 мм
• Рабочая температура: от –40 C до +80 C
• Материал корпуса и гаек: нейлон с повышенной термостойкостью
• Уплотнение: многослойное кольцо из неопрена
• Цвет: чёрный (RAL 9005)
• Конструкция: разделяемый, со встроенной контргайкой и разгрузкой натяжения
• Электромагнитная совместимость: да
• Безгалогенный состав: да
• Поверхность: необработанная, без дополнительного покрытия
• Ударопрочность: да

Совместимость и монтаж

Сальник MG 16 диаметр проводника 6–10 мм IP68 монтируется в отверстие диаметром 16 мм с метрической резьбой. Для установки потребуется ключ на 22 мм. Гайка затягивается до плотного прилегания, при этом разгрузка натяжения предотвращает перегрузку кабеля. Благодаря разделяемой конструкции, сальник можно собрать вокруг уже проложенного кабеля - это удобно при модернизации существующих систем. Контргайка обеспечивает дополнительную фиксацию и исключает самооткручивание при вибрации.

Безопасность и стандарты

Сальник соответствует требованиям к герметизации IP68 и выполнен из материалов, не содержащих галогенов - что снижает токсичность при возможном возгорании. Электромагнитная совместимость позволяет использовать его в чувствительных системах управления. Температурный диапазон –40…+80 C гарантирует работу в суровых условиях, включая холодные регионы и жаркие цеха.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (например, IP54)
• Многослойное уплотнение из неопрена обеспечивает долговечность и эластичность даже при перепадах температур
• Разделяемая конструкция ускоряет монтаж и позволяет устанавливать сальник на готовый кабель
• Контргайка и разгрузка натяжения снижают риск повреждения кабеля и ослабления герметизации
• Нейлоновый корпус устойчив к химическим воздействиям и нагреву
• Отсутствие галогенов делает продукт экологически безопаснее при утилизации

Ограничения применения

• Не предназначается для кабелей с диаметром менее 6 мм или более 10 мм - при использовании вне этого диапазона герметичность нарушится
• Не рекомендован для постоянного погружения под давлением - IP68 допускает временное погружение, но не непрерывную работу под водой
• Пластиковая конструкция не выдерживает механических ударов сверх нормы - хотя сальник ударопрочный, он не заменяет металлический корпус в агрессивных средах
• Необработанная поверхность требует осторожного обращения при транспортировке - возможны царапины, влияющие на эстетику, но не на функциональность

Примеры использования

• Вход кабеля в щит автоматики на производственной линии
• Ввод питания в частотный преобразователь
• Герметизация кабеля в датчике уровня жидкости на улице
• Подключение кабеля к насосу в канализационной станции
• Фиксация сигнальных проводов в системе видеонаблюдения на открытом воздухе

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 6–10 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый - деформирует уплотнение
• Используйте ключ на 22 мм для равномерной затяжки. Перетягивать нельзя - это может треснуть пластиковую резьбу
• При монтаже в вертикальных поверхностях убедитесь, что сальник установлен так, чтобы вода не могла стекать вдоль кабеля внутрь корпуса

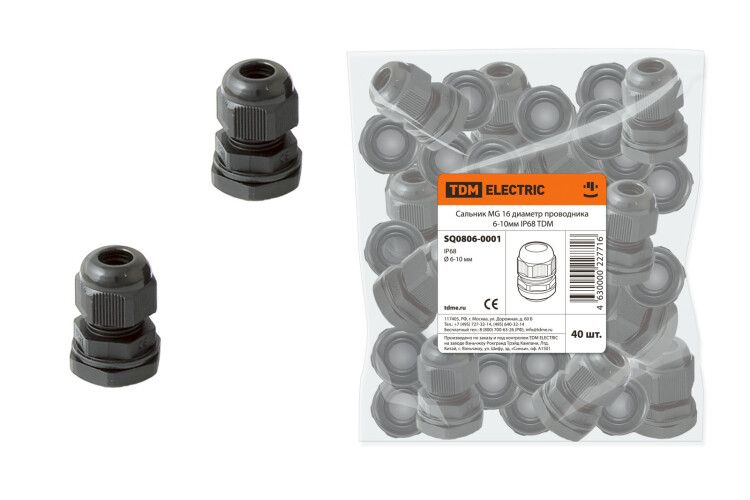

• Сальник MG 16 диаметр проводника 6–10 мм IP68 от TDM ELECTRIC часто комплектуется по 50 штук - оптимально брать запас при крупных проектах
• Для кабелей с жёсткой оболочкой перед введением слегка смягчите её - это уменьшит усилие при прохождении через уплотнитель
