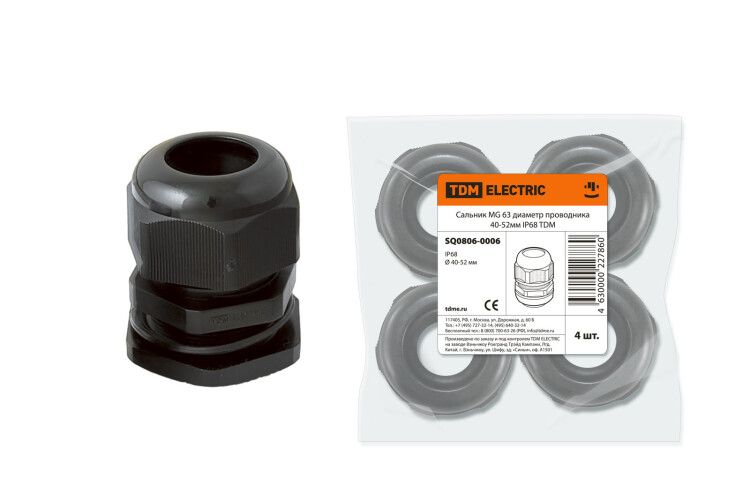

Сальник MG 63 диаметр проводника 40-52мм IP68 | SQ0806-0006 TDM

Сальник TDM ELECTRIC sq0806-0006 предназначен для герметичного прохода кабелей через стенки корпусов - например, в электрощитах, промышленном оборудовании и пунктах электроснабжения. Его конструкция обеспечивает надёжную защиту IP68 при диаметре кабеля 40–52 мм, а разделяемый дизайн упрощает установку даже на уже смонтированных проводах.

Назначение и область применения

Сальник TDM ELECTRIC sq0806-0006 используется там, где требуется герметизация места входа кабеля в металлический или пластиковый корпус. Подходит для установки в распределительных щитах, пультах управления, силовых ящиках, насосных станциях и других устройствах, работающих в условиях повышенной влажности, запылённости или перепадов температур. Применяется в промышленной автоматизации, энергетике и на объектах ЖКХ.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 40–52 мм
• Резьба: метрическая M63, шаг 2 мм, длина резьбы 76 мм
• Наружный диаметр гайки: 80 мм, размер ключа: 73 мм
• Тип уплотнения: многослойное уплотнительное кольцо из неопрена
• Материал корпуса: нейлон с высокой термостойкостью
• Рабочая температура: от –40 C до +80 C
• Цвет: чёрный (RAL 9005)
• Конструкция: разделяемый, с контргайкой и разгрузкой натяжения
• Электромагнитная совместимость: соответствует требованиям EMC
• Безгалогенный состав: да - безопасен при возгорании

Совместимость и монтаж

Сальник TDM ELECTRIC sq0806-0006 легко монтируется в отверстие диаметром 63 мм с метрической резьбой. Благодаря разделяемой конструкции его можно установить на готовый кабель без необходимости его предварительного вывода - достаточно разъединить две половины, поместить вокруг кабеля и зафиксировать болтами. Контргайка позволяет плотно затянуть устройство внутри корпуса, а система разгрузки натяжения снижает нагрузку на жилы кабеля. Для сборки потребуется ключ на 73 мм. Установка возможна как с контргайкой, так и без неё - в зависимости от типа корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Наличие EMC-исполнения гарантирует минимальное влияние на работу соседних электронных систем. Отсутствие галогенов в материале исключает выделение токсичных веществ при воздействии высоких температур. Материал корпуса - самозатухающий нейлон, что повышает пожаробезопасность. Ударопрочная конструкция выдерживает механические нагрузки при транспортировке и эксплуатации.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (например, IP65 или IP54)
• Разделяемая конструкция - возможность монтажа на уже проложенные кабели
• Разгрузка натяжения - продлевает срок службы кабеля
• Многослойное уплотнение - надёжнее одиночного кольца, особенно при колебаниях диаметра кабеля
• Термостойкий нейлон - сохраняет форму и прочность при экстремальных температурах
• Устойчивость к химическим средам - подходит для агрессивных производственных условий

Ограничения применения

Сальник TDM ELECTRIC sq0806-0006 не предназначен для использования в условиях постоянного давления воды свыше 1 бара - хотя он водонепроницаем, он не рассчитан на глубокую гидростатическую нагрузку. Также не рекомендуется применять при температурах ниже –40 C или выше +80 C - материал теряет эластичность. Не подходит для кабелей с диаметром менее 40 мм или более 52 мм - уплотнение будет некорректным. Не используйте с медными трубками или жёсткими металлическими проводниками - предназначено только для гибких кабелей.

Примеры использования

• Герметизация входа кабеля в щит управления станком с ЧПУ
• Проход кабеля питания в подземный распределительный пункт
• Подключение датчиков в цехах с частым мытьём оборудования (водяные струи, пар)
• Монтаж в осветительных щитках на открытых площадках (портовые сооружения, автозаправки)
• Фиксация кабелей в системах автоматического полива с высокой влажностью

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен попадать в диапазон 40–52 мм. Если кабель слишком тонкий, используйте уплотнительную вставку.
• Затягивайте контргайку равномерно - перекос может повредить уплотнение или деформировать корпус.
• При монтаже в металлические корпуса убедитесь, что резьба в отверстии точно соответствует M63×2.
• Не применяйте масла или смазки на уплотнении - они разрушают неопрен.
• При замене старого сальника - новый TDM ELECTRIC sq0806-0006 можно установить вместо любого другого с такой же резьбой и диаметром кабеля.
