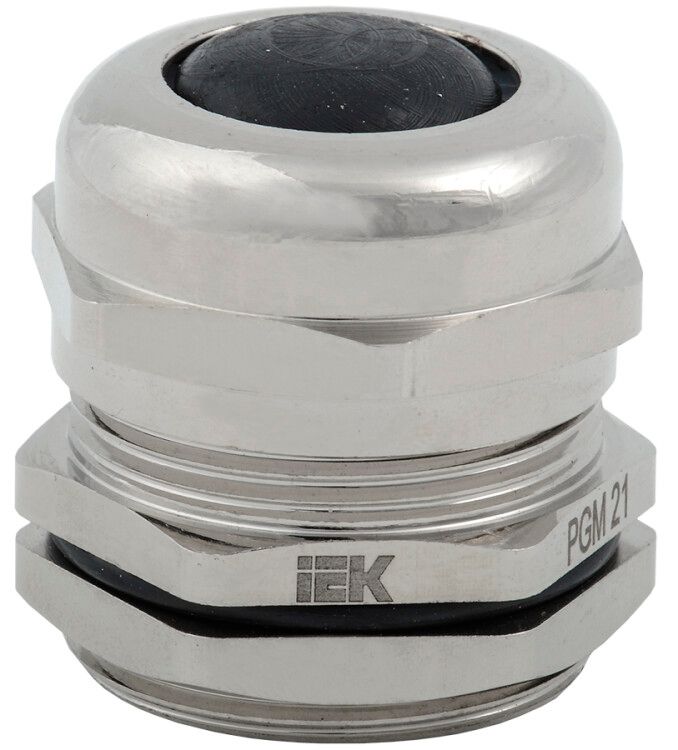

Сальник PGM 21 метал. диаметр проводника 13-18мм IP68 IEK | YSA50-18-28-68-K23

Сальник металлический PGM 21 диаметр проводника 13–18 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Артикул ysa50-18-28-68-k23 соответствует требованиям жестких условий эксплуатации и подходит для промышленной автоматизации.

Назначение и область применения

Сальник металлический PGM 21 диаметр проводника 13–18 мм IP68 используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств, шкафов управления и другого оборудования. Он предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса, сохраняя целостность электрической системы. Применяется на объектах с высокими требованиями к защите: насосных станциях, производственных линиях, наружных установках, в пищевой и химической промышленности.

Технические характеристики

• Тип: Металлический сальник с резьбой
• Диаметр кабеля: 13–18 мм - подходит для одножильных и многожильных кабелей указанного диапазона
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: Латунь с никелированным покрытием - устойчив к коррозии, долговечен
• Уплотнение: Неопреновое кольцо - эластичное, термостойкое, совместимо с большинством типов кабельной изоляции
• Наличие контргайки: Да - позволяет надёжно закрепить сальник и исключить его самоотвинчивание
• Резьба: M28×1,5 - стандартизированная метрическая резьба для монтажа в стандартные отверстия
• Длина резьбы: 9,3 мм - достаточна для плотного соединения с толстыми стенками щита
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые помещения
• Срок службы: До 10 лет - при соблюдении условий эксплуатации
• Форма: Прямолинейный - не требует изгиба кабеля, удобен для прямых вводов
• Цвет: Естественный (серебристый) - виден натуральный металл, легко проверить состояние покрытия

Совместимость и монтаж

Сальник металлический PGM 21 диаметр проводника 13–18 мм IP68 совместим с любыми щитами и корпусами, имеющими резьбовое отверстие M28. Для установки требуется трубный (газовый) ключ - затяжка должна быть равномерной, без перекосов. Контргайка фиксирует положение после монтажа. Перед установкой убедитесь, что диаметр кабеля находится в допустимом диапазоне 13–18 мм: слишком тонкий кабель не будет плотно зажат, а слишком толстый - повредит уплотнитель. Никелированное покрытие не требует специального обслуживания, но не рекомендовано для контакта с агрессивными химическими средами (например, концентрированные кислоты).

Безопасность и стандарты

Сальник соответствует требованиям международных норм для степеней защиты IP68. Произведён в соответствии с технологиями IEK, обеспечивающими соответствие ГОСТ Р 50030.5.1 и IEC 60529. Никелированное покрытие снижает риск электрохимической коррозии, а материал уплотнения - неопрен - не выделяет токсичных веществ при температуре до 100 C.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: кольцо + прокладка
• Увеличенный срок службы - до 10 лет - за счёт прочной латуни и антикоррозийного покрытия
• Удобство монтажа: одна операция с помощью обычного ключа
• Широкий температурный диапазон - подходит для зимнего монтажа и помещений с нагревом
• Контргайка исключает случайную разгерметизацию при вибрации

Ограничения применения

• Не применяется для кабелей с диаметром менее 13 мм или более 18 мм - возможна потеря герметичности
• Не предназначено для постоянного давления воды выше уровня погружения - IP68 гарантирует временное погружение, но не гидростатическое давление
• Никелированное покрытие не устойчиво к длительному воздействию солевых растворов, кислот и щелочей - в таких случаях требуется дополнительная защита
• Не подходит для ввода гибких медных шин или труб - только для кабелей с изоляцией

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ
• Подключение датчиков в наружном исполнении на заводе
• Герметизация ввода в распределительный шкаф на тепловой станции
• Монтаж в системах водоснабжения и водоочистки, где есть повышенная влажность

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 1–2 мм отклонения нарушают герметичность
• Затягивайте сальник и контргайку последовательно: сначала корпус, потом контргайку - так избежите деформации уплотнителя
• При использовании в местах с вибрацией дополнительно используйте хомуты на кабеле перед сальником - это снизит нагрузку на уплотнение
• При замене старого сальника - всегда меняйте уплотнительное кольцо, даже если оно кажется целым - резина со временем теряет эластичность
• Артикул ysa50-18-28-68-k23 - единственный вариант в линейке IEK с такой комбинацией резьбы, диапазона и степени защиты; другие модели не взаимозаменяемы
