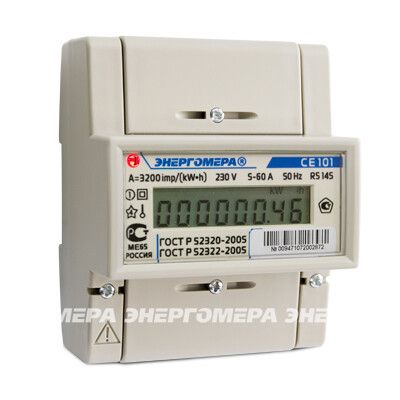

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 5-60А класс точности 1.0 с ЖКИ на DIN-рейку от бренда Энергомера предназначен для учета потребленной активной энергии в бытовых и промышленных сетях 230 В. Устройство устанавливается на стандартную DIN-рейку и подходит для замены механических счетчиков в условиях постоянной нагрузки до 60 А.

Назначение и область применения

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 5-60А класс точности 1.0 с ЖКИ на DIN-рейку измеряет расход активной электроэнергии в однофазных двухпроводных цепях переменного тока. Применяется в жилых домах, офисах, малых производствах и объектах коммунальной инфраструктуры. Подходит для установки в распределительных щитах с DIN-рейкой. Не предназначен для трехфазных систем или учета реактивной энергии.

Технические характеристики

• Тип: электронный, однотарифный
• Номинальное напряжение: 230 В
• Номинальный ток: 5 А
• Максимальный ток: 60 А
• Класс точности: 1.0 — допустимая погрешность ±1%
• Частота сети: 47,5–52,5 Гц
• Способ измерения: прямое (без трансформаторов)
• Индикация: ЖКИ-экран с цифровым отображением значений
• Импульсный выход: электрический (для подключения внешних устройств сбора данных)
• Ширина: 5 модулей (стандартная DIN-рейка)
• Степень защиты: IP51 — защищен от пыли и вертикальных капель воды
• Климатическое исполнение: Т3 — работает при температуре от –30 °C до +70 °C
• Материал корпуса: пластик
• Нормативный документ: ГОСТ 31818.11-2012 (соответствует IEC 62058-11-2012)

Совместимость и монтаж

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 5-60А класс точности 1.0 с ЖКИ на DIN-рейку монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы L (фаза) и N (нейтраль). Монтаж выполняется после отключения питания. Кабели должны соответствовать сечению, рассчитанному на максимальный ток 60 А (минимум 10 мм² медный провод). Импульсный выход позволяет подключить внешний импульсный приемник для автоматизированного сбора показаний — например, для системы АСКУЭ.

Безопасность и стандарты

Счетчик CE101 R5 145 5-60А сертифицирован согласно ГОСТ 31818.11-2012 и соответствует требованиям международного стандарта IEC 62058-11-2012. Защита IP51 обеспечивает безопасную работу в закрытых помещениях с нормальной влажностью. Нагрузка выше 60 А недопустима — возможен перегрев и повреждение внутреннего шунта. Работает исключительно в сетях переменного тока, не совместим с постоянным током.

Преимущества

• Высокий класс точности 1.0 гарантирует надежный учет даже при малых нагрузках
• Цифровая ЖКИ-индикация удобна для визуального контроля без необходимости вскрытия крышки
• Прямое измерение снижает стоимость установки — не требуются трансформаторы тока
• Широкий диапазон рабочих температур (-30…+70 °C) позволяет использовать в неотапливаемых щитовых
• Электрический импульсный выход поддерживает интеграцию в системы автоматического учета

Ограничения применения

• Не применяется в трехфазных сетях — только для однофазных цепей
• Запрещено использование вне помещений или в местах с высокой запыленностью — степень защиты IP51 не предохраняет от прямого попадания воды или пылевых потоков
• Не рекомендован для установки рядом с источниками сильных электромагнитных помех (например, частотными преобразователями мощностью более 5 кВт)
• Не имеет встроенного тарификационного механизма — нельзя программировать несколько тарифов
• Подключение через трансформаторы тока невозможно — только прямое включение

Примеры использования

• Установка в квартирном щите для учета электроэнергии в многоквартирном доме
• Фиксация потребления на участке с насосной станцией или тепловым оборудованием
• Монтаж в административных зданиях для контроля энергопотребления освещения и оборудования
• Интеграция в систему АСКУЭ на производстве с использованием импульсного выхода

Практические советы

• При замене старого счетчика проверьте соответствие сечения входных кабелей — для тока 60 А используйте минимум 10 мм² меди
• Обязательно отключите питание перед монтажом; подключение клемм выполните плотно, чтобы избежать нагрева контактов
• Если планируете автоматический сбор данных — выберите импульсный приемник с подходящим интерфейсом (частота импульсов — 1000 имп/кВт·ч)
• Не устанавливайте счетчик CE101 R5 145 5-60А в местах с постоянной вибрацией — это может повлиять на точность измерений
• Для длительной работы при температурах ниже 0 °C убедитесь, что щит не продувается холодным воздухом — хотя диапазон указан до –30 °C, резкие перепады могут вызвать конденсацию внутри корпуса
