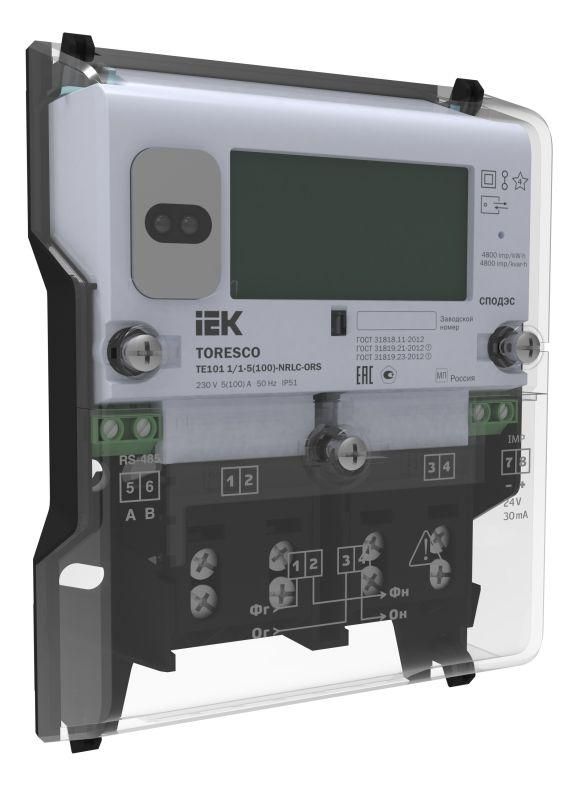

Счетчик электрической энергии TE101 1/1-5(100)-NRLC-OF TORESCO - TR-TE101-100-1-F IEK

Счетчик электрической энергии TE101 1/1-5(100)-NRLC-OF - электронный однотарифный прибор учета активной и реактивной энергии для однофазных сетей 230 В, предназначенный для установки в жилых, коммерческих и промышленных объектах. Бренд ONI и артикул tr-te101-100-1-f указывают на серию TORESCO, которая обеспечивает надежный долгосрочный учет с импульсным выходом и радиоинтерфейсом.

Назначение и область применения

Счетчик электрической энергии TE101 1/1-5(100)-NRLC-OF используется для измерения активной и реактивной электроэнергии в однофазных двухпроводных цепях с напряжением 230 В и частотой 50 Гц. Подходит для учета потребления в квартирах, офисах, малых предприятиях и на участках с автоматизированными системами контроля (АСКУЭ). Учитывает энергию в обоих направлениях - как потребление, так и возврат (например, от солнечных панелей).

Технические характеристики

• Тип: Электронный, с цифровой индикацией
• Фазность: Однофазный (1L+N)
• Номинальное напряжение: 230 В (фазное и линейное)
• Номинальный ток: 5 А
• Максимальный ток: 100 А (возможно кратковременное превышение)
• Частота сети: 50 Гц
• Класс точности: 1 - соответствует требованиям ГОСТ для коммерческого учета
• Калибровка: Да - заводская поверка выполнена, документация прилагается
• Импульсный выход: Электрический (для подключения к внешним устройствам сбора данных)
• Радиоинтерфейс: Передача данных на частоте 433 МГц (беспроводной модуль встроен)
• Срок службы: До 30 лет
• Исполнение: Прямое включение - без трансформаторов тока
• Разрешение на применение: Внутригосударственное - допущен к использованию в РФ

Совместимость и монтаж

Счетчик TE101 1/1-5(100)-NRLC-OF устанавливается в щитовые шкафы с глубиной не менее 80 мм. Клеммы рассчитаны на провода сечением до 25 мм2. Для подключения требуется соблюдение полярности L и N. Импульсный выход совместим со всеми стандартными приемниками импульсов (например, с модулями АСКУЭ). Радиоинтерфейс 433 МГц работает в паре с базовыми станциями, поддерживающими протокол TORESCO. Напряжение питания берется непосредственно из сети - внешний источник не нужен.

Безопасность и стандарты

Счетчик TE101 1/1-5(100)-NRLC-OF соответствует требованиям ГОСТ 31819.21–2012 и ГОСТ Р 52320–2005. Защита корпуса IP51 - предотвращает попадание пыли и капель воды. Сертифицирован для работы в температурном диапазоне от -25C до +55C. Отказ от использования в условиях повышенной влажности, агрессивных средах или за пределами заявленного температурного режима нарушает гарантию.

Преимущества

• Поддержка двунаправленного учета - позволяет регистрировать выработку энергии (например, от фотоэлементов)
• Встроенный радиопередатчик 433 МГц - исключает необходимость прокладки кабеля связи
• Высокий класс точности 1 - минимизирует погрешность в коммерческом учете
• Прямое включение - снижает стоимость монтажа, не требует трансформаторов тока
• Долгий срок службы (30 лет) - экономия на замене оборудования

Ограничения применения

• Не подходит для трехфазных сетей - только для 1L+N
• Максимальный ток 100 А - не рекомендован для промышленных объектов с нагрузкой свыше 23 кВт
• Работает только при наличии сигнала 433 МГц - в зонах с помехами возможна потеря данных
• Не имеет экрана для отображения тарифов - функция многотарифности реализуется через внешнюю систему
• Запрещено вскрытие корпуса - любые вмешательства аннулируют поверку

Примеры использования

• Жилой дом с солнечными панелями - учет потребляемой и вырабатываемой энергии
• Магазин с автономной системой учета - передача показаний в облачную платформу через радиомодуль
• Производственный участок с малой мощностью - контроль расхода без подключения к сложной АСКУЭ
• Общественные здания - замена механических счетчиков на более точные электронные

Практические советы

• Перед установкой проверьте соответствие максимальной нагрузки - суммарная мощность всех приборов не должна превышать 23 кВт (при 100 А и 230 В)
• Для надежной работы радиосвязи убедитесь, что расстояние до приемника не больше 50 метров без препятствий
• При монтаже используйте клеммники с зажимами на 25 мм2 - перегрузка контактов вызывает нагрев
• Не устанавливайте счетчик TE101 1/1-5(100)-NRLC-OF рядом с мощными источниками радиопомех (радиостанции, инверторы высокой частоты)
• Сохраните паспорт и пломбу - они обязательны для прохождения государственной поверки
