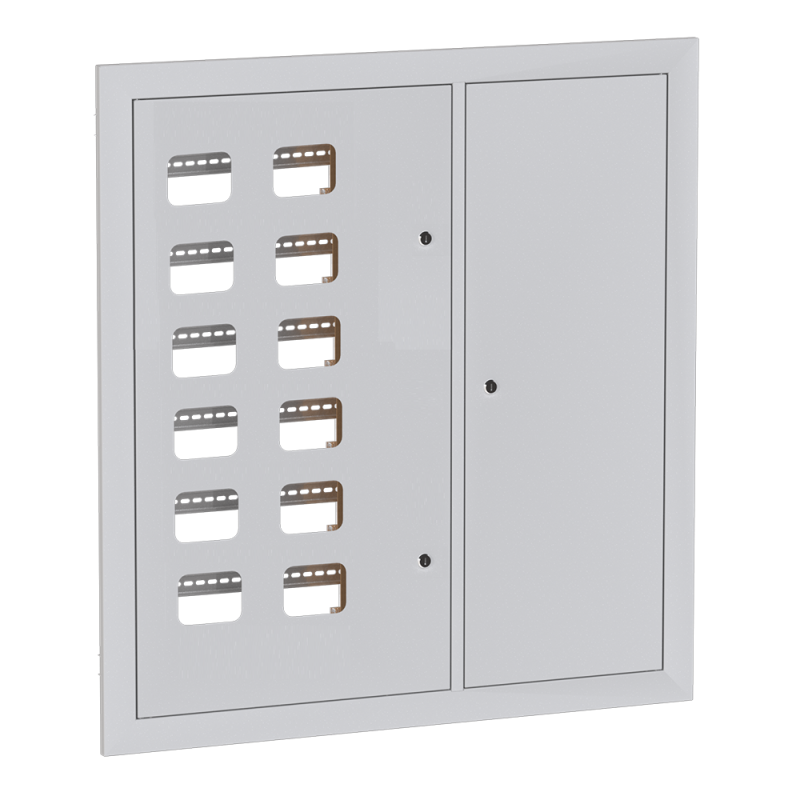

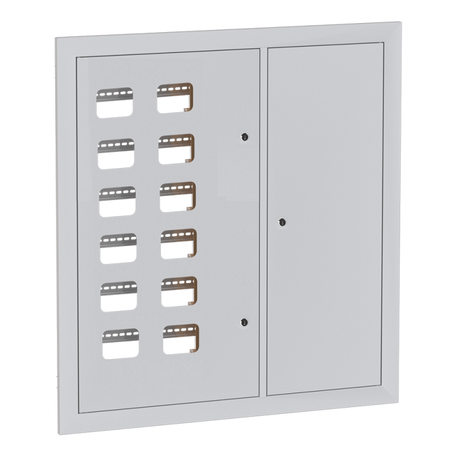

Щит этажный 12 кв. 2х-дверный (1000х950х150) PROxima |mb29-v-12-2| EKF

Щит этажный 2-дверный стальной серый 1000х950х150мм IP31 от EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого оборудования в многоквартирных домах. Корпус обеспечивает надежную защиту внутренних элементов при встраиваемой установке в стену.

Назначение и область применения

Щит этажный 2-дверный стальной серый 1000х950х150мм IP31 используется для централизованного распределения электроэнергии по квартирам на одном этаже. Внутри устанавливаются устройства защиты - автоматические выключатели, УЗО, счетчики, коммутационные элементы. Также возможно размещение оборудования слабых токов: телефонных маршрутизаторов, TV-распределителей, систем безопасности. Подходит для жилых домов, офисных зданий, гостиниц - там, где требуется организовать распределение энергии по нескольким помещениям из одного места.

Технические характеристики

• Размеры: 1000×950×150 мм - позволяет вместить до 54 модулей DIN
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый - соответствует типичным интерьерам технических помещений
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: две - обеспечивают удобный доступ к оборудованию с двух сторон
• Способ монтажа: встраиваемый - монтируется в нишу стены, выравниваясь с ее поверхностью
• Установка в стену: да - требует подготовленной ниши глубиной не менее 150 мм

Совместимость и монтаж

Щит этажный 2-дверный стальной серый 1000х950х150мм IP31 совместим со всеми стандартными DIN-рейками и устройствами шириной 18 мм (например, ABB, Schneider Electric, IEK). Монтаж выполняется в заранее подготовленную нишу в стене. Перед установкой проверьте соответствие глубины ниши 150 мм - недостаточная глубина затруднит закрывание дверей. Крепление осуществляется через предварительно установленные кронштейны или анкерные болты. Оба двери открываются на 180° - позволяют обслуживать оборудование с любой стороны без демонтажа.

Безопасность и стандарты

Щит этажный 2-дверный стальной серый 1000х950х150мм IP31 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Степень защиты IP31 исключает попадание крупных инородных частиц и случайный контакт с токоведущими частями при нормальных условиях эксплуатации. Однако не предназначен для установки во влажных помещениях (ванна, бассейн) или на улице - для таких условий необходима более высокая степень защиты (IP54 и выше).

Преимущества

• Высокая вместимость - 54 модуля DIN позволяют разместить комплексную систему защиты для 10–15 квартир
• Двухдверная конструкция - упрощает обслуживание и снижает риск ошибок при работе с одной стороны
• Порошковое покрытие - устойчиво к царапинам, легко моется, сохраняет внешний вид долгие годы
• Встраиваемый монтаж - экономит пространство, выглядит аккуратно, не занимает площадь комнаты

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от осадков и брызг
• Не рекомендован для помещений с постоянной повышенной влажностью (бани, прачечные)
• Требует точной подготовки ниши - отклонение в глубине даже на 5 мм может помешать закрытию дверей
• Не имеет встроенной системы вентиляции - при большой нагрузке возможен нагрев; необходимо предусмотреть естественную циркуляцию воздуха

Примеры использования

• Этажный щит в 9-этажном панельном доме - распределение питания по 12 квартирам с УЗО и автоматами на каждую
• Жилой комплекс с индивидуальным учётом - установка счетчиков, автоматов и реле контроля напряжения
• Общежитие - размещение слаботочных систем (Wi-Fi, TV, вызова) рядом с силовым оборудованием
• Административные здания - центральный пункт управления питанием нескольких офисных секций

Практические советы

• Перед заказом убедитесь, что ширина ниши в стене минимум 1000 мм, а высота - 950 мм
• Используйте термостойкие провода (например, NYM) - температура внутри щита может повышаться при длительной нагрузке
• При проектировании распределения модулей оставьте запас 5–10 мест - для будущего расширения системы
• Подпишите все автоматы и группы - это ускорит поиск неисправностей и повысит безопасность
• Щит этажный 2-дверный стальной серый 1000х950х150мм IP31 от EKF PROxima лучше всего сочетается с автоматами того же бренда - они имеют одинаковые фиксаторы и крепления
