Щит этажный 9 кв. 3 окна в ряд по гориз. (1000х950х150) PROXIMA EKF - mb29-v-9-1

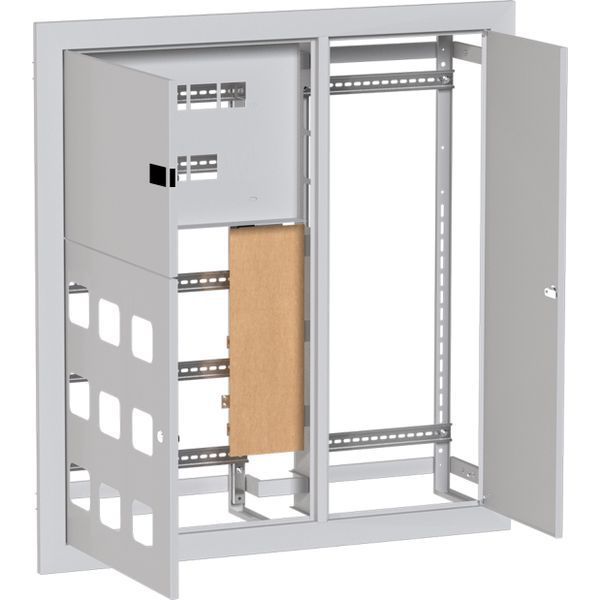

Щит этажный 9 кв. 3 окна в ряд по горизонтали 1000х950х150 EKF - металлический корпус для организации распределительного щита на этаже многоквартирного дома. Он обеспечивает безопасное размещение автоматических выключателей, счетчиков и слаботочного оборудования, соответствует требованиям жилищного строительства и утвержденным нормам монтажа.

Назначение и область применения

Щит этажный 9 кв. 3 окна в ряд по горизонтали 1000х950х150 EKF предназначен для установки в подъездных шкафах или специальных нишах на этажах жилых зданий. Его основная задача - принимать электроснабжение от вводного устройства, распределять энергию по девяти квартирам и защищать каждую из них от перегрузок и коротких замыканий. Также внутри можно разместить оборудование слаботочных систем: телефонную АТС, TV-распределитель, домофон, сигнализацию.

Технические характеристики

• Габариты: 1000×950×150 мм (Ш×В×Г)
• Количество окон: 3 (горизонтальное расположение)
• Количество квартир: до 9
• Материал корпуса: холоднокатаная сталь с порошковым покрытием
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Цвет: серый RAL 7035
• Крепление: настенное, с возможностью монтажа в стеновой нише

Совместимость и монтаж

Щит этажный 9 кв. 3 окна в ряд по горизонтали 1000х950х150 EKF совместим со стандартными DIN-рейками шириной 35 мм. Каждое окно позволяет установить до трёх модульных устройств (например, автоматы, УЗО, счетчики). Монтаж выполняется на стену с помощью анкеров или в подготовленную нишу. Обязательно соблюдайте минимальный зазор 50 мм вокруг корпуса для теплоотвода и доступа к клеммам. Подключение проводов осуществляется через верхние и нижние вводные отверстия с герметичными вставками.

Безопасность и стандарты

Корпус выполнен в соответствии с ГОСТ Р 50030.2 и IEC 61439-3. Сертифицирован для использования в помещениях с повышенной влажностью (коридоры, лестничные клетки). Наличие запирающейся двери с ключом соответствует требованиям ПУЭ к распределительным щитам в жилых зонах. Все элементы корпуса рассчитаны на механическую нагрузку и долговечную работу в условиях эксплуатации до 25 лет.

Преимущества

• Рациональная компоновка: три окна позволяют равномерно распределить нагрузку между соседними квартирами
• Высокая прочность: толщина стали 1,2 мм обеспечивает устойчивость к деформациям
• Легкий доступ: дверца открывается на 180°, удобна для обслуживания
• Защита от внешних воздействий: IP54 предотвращает попадание пыли и влаги внутрь
• Поддержка слаботочки: есть возможность одновременной установки силового и слаботочного оборудования

Ограничения применения

• Не предназначен для открытого монтажа на улице - требует защиты от прямого осадка и солнечного нагрева
• Не рекомендован для помещений с температурой ниже -25C или выше +50C
• Не подходит для установки в местах с постоянным контактом с химически активными средами (цеха, гаражи с автокимией)
• Не имеет встроенных вентиляторов - при высоких тепловыделениях требуется принудительное охлаждение

Примеры использования

• Распределительный щит на 9 квартир в новостройке 9-этажного дома
• Обновление старого этажного щита после капитального ремонта
• Интеграция домофона, видеонаблюдения и Wi-Fi-роутера в один корпус
• Альтернатива сборному щиту в случае ограниченного места в шкафу

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 170 мм с учётом задней панели и кабельных каналов
• Используйте термостойкие кабели сечением не менее 10 мм2 для входящих фаз
• При использовании нескольких УЗО - разделяйте группы по квартирам, чтобы исключить массовое отключение
• Для слаботочных систем применяйте отдельные DIN-рейки и экранирующие перемычки, чтобы избежать помех
• Щит этажный 9 кв. 3 окна в ряд по горизонтали 1000х950х150 EKF - оптимальный выбор для типовых проектов; при необходимости увеличения числа квартир выбирайте модели с большим количеством окон
