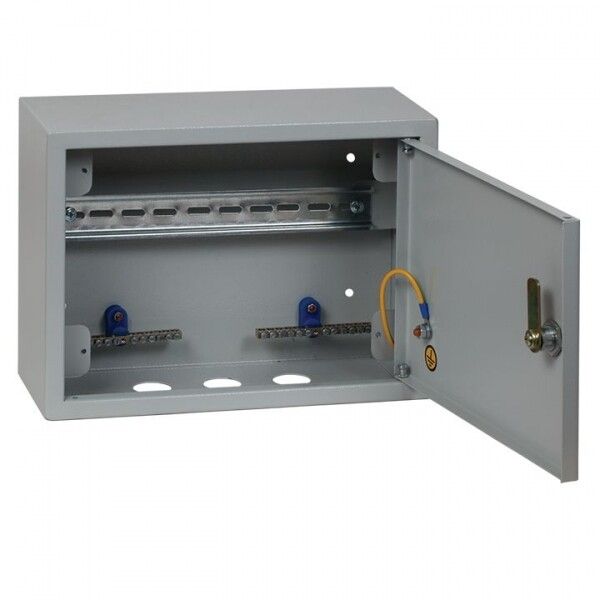

Щит распределительный навесной ЩРН-12 (ВхШхГ) 220х300х120мм IP31 PROxima с шинами| mb21-12sh | EKF

Щит распределительный навесной ЩРН-12 с замком и шинами IP31 (220х300х120 мм) от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Артикул mb21-12sh подходит для слаботочных и силовых сетей напряжением до 380 В, где требуется надежная защита от случайного доступа и механических повреждений.

Назначение и область применения

Щит распределительный ЩРН-12 используется для организации распределения электроэнергии внутри помещений. Подходит для монтажа на стену в жилых домах, офисах, производственных цехах, подъездах и других местах, где нужна защита коммутационных устройств от внешнего воздействия. Благодаря наличию замка и металлической двери, щит можно использовать там, где важна безопасность - например, в детских учреждениях, школах или на объектах с ограниченным доступом.

Технические характеристики

• Габариты: 220×300×120 мм - компактный размер для установки в узких нишах
• Количество модулей: 12 - позволяет разместить до 12 стандартных модулей шириной 17,5 мм
• Напряжение: до 380 В - рассчитан на трёхфазные сети
• Номинальный ток: 63 А - максимальный допустимый ток через вводные устройства
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, жёсткая основа с антикоррозийной обработкой
• Цвет: 7035 RAL - серый матовый оттенок, совместим с промышленными интерьерами
• Количество вводов: 3 отверстия диаметром 30 мм - расположены снизу для удобного подключения кабелей
• DIN-рейка: есть - стандартная рейка для крепления модульных аппаратов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Гарантия: 60 месяцев - длительный срок службы подтверждает качество сборки

Совместимость и монтаж

Щит распределительный ЩРН-12 монтируется открытым способом на стену с помощью четырёх крепёжных отверстий в задней стенке. Для установки используйте дюбели подходящего диаметра - рекомендуемый шаг между креплениями не менее 150 мм. Кабели подводятся через три готовых отверстия Ø30 мм в нижней части корпуса; при необходимости можно дополнительно просверлить отверстия в боковых стенках. DIN-рейка уже установленная - просто закрепите автоматы и УЗО. Фальш-панель снимается для обслуживания внутренних проводок. Замок с цилиндровым механизмом требует ключа - он в комплект не входит, его необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3434-001-96504521-2007. Корпус проходит фосфатирование и покрывается атмосферостойкой порошковой краской - это предотвращает коррозию даже в условиях повышенной влажности. Защита IP31 исключает контакт с крупными предметами и попадание вертикально падающих капель, но не защищает от брызг, струй или пыли. Напряжение 380 В и ток 63 А позволяют использовать щит в системах TN-S и TT, но не для прямого подключения мощных потребителей выше 15 кВт без согласования с проектом.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Фосфатировка и порошковое покрытие обеспечивают долговечность в любых условиях эксплуатации
• Наличие замка и металлической двери снижает риск несанкционированного доступа
• Готовые отверстия для ввода кабеля экономят время при монтаже
• Серия PROxima от EKF - проверенная линейка с гарантией 5 лет

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для улицы
• Не защищён от пыли и горизонтальных потоков воды - не применяйте в сырых цехах с брызгами
• Комплектация некомплектная: в комплект не входят замок, ключ, заземляющая шина, клеммы, DIN-рейка (она есть, но крепление к корпусу не всегда выполнено); всё необходимое нужно докупить отдельно
• Ограниченное количество модулей (12) - не подходит для больших распределительных систем
• Нет встроенной шины PE/N - их необходимо устанавливать самостоятельно

Примеры использования

• Распределительный щит на этаже многоквартирного дома - для групп розеток и освещения
• Электрощит в мастерской - управление станками, светом и розетками
• Подъездный щит в новостройке - для ввода и распределения по квартирам
• Административное здание - организация питания серверной или системы видеонаблюдения

Практические советы

• Перед монтажом проверьте, чтобы все вводные кабели имели достаточную длину для выхода через нижние отверстия - перегибы увеличивают риск повреждения изоляции
• Обязательно установите собственные шины PE и N - они не входят в комплект, хотя указаны в названии
• Выбирайте ключ для цилиндрового замка заранее - тип замка нестандартный, подходит ключ от EKF серии PROxima
• При планировании схемы учитывайте, что 12 модулей = максимум 6 однополюсных автоматов + 3 двухполюсных - не перегружайте щит
• Для работы в холодном помещении (УХЛ3) убедитесь, что температура не опускается ниже −40C - иначе возможны проблемы с пластиком модулей
