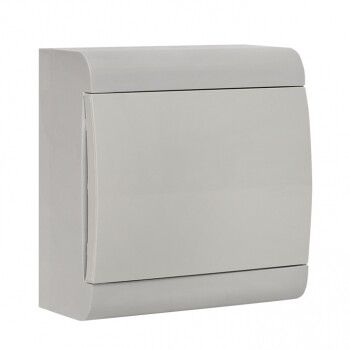

Щит распределительный навесной ЩРН-П-8 "SlimBox" белая дверца IP41 PROxima | sb-n-8w EKF

Щит распределительный навесной ЩРН-П-8 SlimBox белая дверца IP41 от EKF PROxima - компактный корпус из прочного пластика для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Подходит для монтажа автоматов, УЗО, счётчиков и других устройств на DIN-рейке.

Назначение и область применения

Щит распределительный навесной ЩРН-П-8 SlimBox белая дверца IP41 предназначен для организации распределения электроэнергии внутри зданий. Его используют для монтажа модульных устройств: автоматических выключателей, устройств защитного отключения (УЗО), таймеров, электросчётчиков и аналогичной аппаратуры. Применяется в квартирах, офисах, магазинах, общественных зонах - там, где важны компактность и эстетика.

Технические характеристики

• Модульная ширина: 8 модулей - позволяет установить до 8 стандартных модулей шириной 17,5 мм каждый
• Количество рядов: 2 - даёт возможность размещать устройства в два уровня, оптимизируя пространство
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчивый к механическим нагрузкам
• Цвет: 9010 RAL (белый глянцевый) - соответствует стандартному светлому оформлению интерьера
• Тип крышки: закрытого типа - обеспечивает физическую изоляцию внутренних элементов
• Наличие DIN-рейки: да - предустановленная рейка для быстрого крепления модулей
• Наличие прозрачной двери: да - позволяет визуально контролировать состояние аппаратуры без открывания
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или саморезов

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-8 SlimBox белая дверца IP41 совместим со всеми стандартными модулями, соответствующими DIN EN 60715. DIN-рейка уже установленная - достаточно защёлкнуть устройства. Для монтажа используйте саморезы или крепёжные элементы, подходящие для материала стены (бетон, кирпич, ГКЛ). Учитывайте посадочные отверстия на задней стенке корпуса - они расположены с учётом типовой высоты установки (1,4–1,8 м от пола). Небольшая глубина основания корпуса упрощает подвод и фиксацию проводов, особенно при плотном заполнении модулями.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-8 SlimBox белая дверца IP41 соответствует требованиям безопасности для внутреннего использования. Материал корпуса - самозатухающий ABS-пластик, не распространяет пламя. Степень защиты IP41 гарантирует безопасность от случайного контакта с токоведущими частями и попадания крупной пыли. Не предназначен для установки во влажных или наружных условиях - не заменяет щиты с IP54 и выше.

Преимущества

• Глянцевая белая дверца - гармонирует с современным интерьером, не требует дополнительного декора
• Прозрачная дверь - позволяет проверять положение переключателей и индикацию без вскрытия
• Уменьшенная высота основания - создаёт больше места для манёвра при подключении проводов
• Предустановленная DIN-рейка - экономит время на сборке
• Изготовлен из ABS-пластика - долговечен, не ржавеет, не деформируется при температурных колебаниях

Ограничения применения

Щит распределительный навесной ЩРН-П-8 SlimBox белая дверца IP41 нельзя использовать в местах с повышенной влажностью (ванная, бассейн, подвал без осушения), на улице или в производственных цехах с пылевыми выбросами. Степень защиты IP41 недостаточна для воздействия струй воды или пыли средней плотности. Также не рекомендован для установки в помещениях с риском механических повреждений - например, в зонах с постоянным движением тележек или оборудования.

Примеры использования

• Электрощит в квартире - распределение питания по комнатам через автоматы и УЗО
• Административное здание - организация группового учёта электроэнергии на этаже
• Магазин - питание освещения, розеток и точек продаж через один щит
• Общественный туалет - управление освещением с таймером и УЗО для безопасности

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 8 модулей - некоторые УЗО занимают 2–3 модуля
• Не перегружайте щит: максимальная нагрузка зависит от выбранных автоматов, а не от размера корпуса
• При подключении проводов оставляйте запас длины - так проще обслуживать щит в будущем
• Используйте термоусадочные трубки или наконечники для многожильных проводов - это повысит надёжность контактов
• При необходимости можно дополнительно закрепить щит снизу антивандальными болтами - особенно в общественных местах
