Щит распределительный ЩРВ-П-12 (пром. упаковка) белая дверца IP41 Basic | pb-v-12w-bas EKF

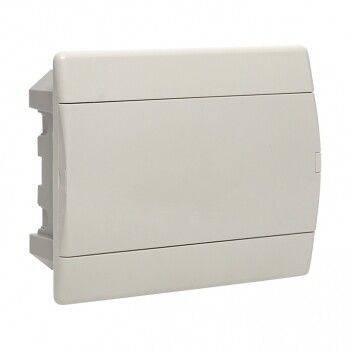

Щит распределительный ЩРВ-П-12 белая дверца IP41 Basic EKF - компактный корпус из прочного пластика для внутренней установки, рассчитанный на размещение до 12 модулей DIN. Подходит для монтажа в жилых, офисных и коммерческих помещениях. Артикул pb-v-12w-bas, серия Basic, бренд EKF.

Назначение и область применения

Щит распределительный ЩРВ-П-12 белая дверца IP41 Basic EKF предназначен для безопасного размещения модульной электроаппаратуры: автоматических выключателей, устройств защитного отключения (УЗО), таймеров, электросчётчиков и других устройств на DIN-рейке. Применяется в системах внутреннего электромонтажа в квартирах, офисах, магазинах и других закрытых помещениях с контролируемой средой. Не предназначен для улицы или сырых зон.

Технические характеристики

• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевое белое покрытие
• Глубина монтажа: 72 мм - минимальная глубина для скрытой установки в стене
• Тип крышки: закрытого типа, с поворотной дверцей
• Наличие DIN-рейки: да, предустановленная внутри корпуса
• Способ монтажа: скрытая установка в нишу стены
• Цвет: белый
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный ЩРВ-П-12 белая дверца IP41 Basic EKF совместим со всеми стандартными модулями шириной 17,5 мм, установленными на DIN-рейке 35 мм. Для монтажа требуется подготовить нишу в стене глубиной не менее 72 мм. Корпус фиксируется с помощью шурупов через отверстия в боковых стенках. Дверца открывается на петлях и оснащена замком под ключ (не входит в комплект). Кабели подводятся сверху или снизу - есть входные отверстия с заглушками.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для распределительных устройств. Материал корпуса - самозатухающий ABS-пластик, не поддерживающий горение. Защита IP41 обеспечивает безопасность при случайном контакте с частями внутри щита и защищает от попадания капель воды, например, при протечке потолка.

Преимущества

• Полноразмерная дверца с матовым эффектом снижает видимость внутренних элементов - эстетичный внешний вид для интерьера
• Низкая высота основания корпуса создаёт больше места для работы с проводами при сборке
• Предустановленная DIN-рейка экономит время монтажа
• Пластиковый корпус не требует заземления и не корродирует
• Белый цвет легко сочетается с любым дизайном помещения

Ограничения применения

• Не допускается установка во влажных помещениях (ванная, баня, подвал) - степень защиты IP41 недостаточна
• Не подходит для наружного монтажа - отсутствует герметизация и защита от атмосферных воздействий
• Не рекомендуется использовать в местах с риском механических ударов - пластик хрупче металла
• Ограниченная вместимость: 12 модулей - не подходит для сложных систем с большим количеством УЗО и автоматов

Примеры использования

• Распределительный щит в квартире: управление светом, розетками, кухонной группой и кондиционером
• Административное помещение: питание компьютеров, принтеров, освещения и кондиционирования
• Магазин или кафе: контроль питания холодильного оборудования, рекламных вывесок, освещения

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 72 мм, иначе щит не войдёт
• Используйте заглушки для неиспользуемых кабельных вводов - это сохраняет степень защиты IP41
• При подключении проводов оставляйте запас длины - так проще работать в ограниченном пространстве
• Для увеличения числа модулей используйте два щита рядом - лучше чем перегрузка одного
• Щит распределительный ЩРВ-П-12 белая дверца IP41 Basic EKF не требует специальных инструментов для сборки - достаточно отвёртки и плоскогубцев
