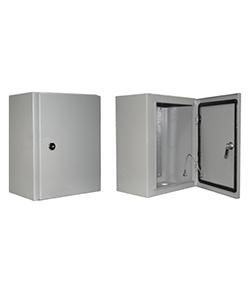

Щит с монтажной панелью ЩМП 04 У2 IP54 400х300х155 навесной Электротехник ET529525

Щит с монтажной панелью навесной ЩМП 04 У2 IP54 400х300х155 от бренда Электротехник - компактный металлический корпус с готовой панелью для крепления аппаратуры, предназначен для сборки распределительных и управляющих электрощитов в помещениях с нормальной влажностью. Артикул et529525 подходит для монтажа на стену в условиях, где требуется защита от пыли и брызг воды.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 04 У2 IP54 400х300х155 используется для сборки электрощитов управления, автоматизации и распределения электроэнергии. Применяется в жилых домах, офисах, торговых центрах и на производстве - например, для установки контакторов, реле, автоматических выключателей, трансформаторов и других устройств до 1000 В. Подходит для внутренней установки в сухих и защищённых помещениях.

Технические характеристики

• Размеры корпуса: 400×300×155 мм (Ш×В×Г)
• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех направлений
• Тип монтажа: навесной (крепление на стену)
• Тип крышки: закрытого типа, плотно прилегает к корпусу
• Цвет: серый
• Наличие монтажной панели: да - стальная пластина с предварительно просверленными отверстиями под DIN-рейки и крепёж

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 04 У2 IP54 400х300х155 совместим с DIN-рейками стандарта EN 60715. Монтажная панель позволяет фиксировать устройства с помощью болтов или саморезов. Для установки используются два кронштейна на задней стенке - они рассчитаны на нагрузку до 15 кг. Кабельные вводы отсутствуют - необходимо самостоятельно проделывать отверстия или использовать дополнительные вводы. Корпус не имеет встроенной системы заземления - заземляющий проводник прокладывается отдельно и крепится к специальному болту внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Произведено из стали, что обеспечивает механическую прочность и устойчивость к деформациям. Напряжение эксплуатации - до 1000 В переменного тока. Не предназначен для работы во взрывоопасных средах или на открытом воздухе без дополнительной защиты.

Преимущества

• Уже установленная монтажная панель экономит время на сборке - не нужно крепить рейки и платы вручную
• Высокая стойкость к коррозии благодаря качественному покрытию стали
• Жесткая конструкция из стали снижает риск повреждения при монтаже и эксплуатации
• Закрытый тип крышки обеспечивает надёжную защиту от случайного прикосновения к токоведущим частям

Ограничения применения

• Не подходит для установки на улице - IP54 не гарантирует защиту от длительного воздействия дождя или прямого попадания воды
• Не рекомендован для помещений с постоянной высокой влажностью (>80%) или агрессивной химической средой
• Отсутствие заводских кабельных вводов требует дополнительных работ при прокладке проводов
• Размер 400×300 мм ограничен - не подходит для больших щитов с множеством модульных устройств

Примеры использования

• Щит управления насосной станцией в подвале жилого дома
• Распределительный щит освещения в офисном здании
• Автоматизация конвейера на заводе - контроль пускателей и терморегуляторов
• Управление системой вентиляции в торговом центре

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной панели - они подходят для стандартных DIN-реек и креплений 35 мм
• При необходимости увеличения габаритов используйте несколько щитов ЩМП 04 У2 IP54 400х300х155 рядом - они легко комбинируются
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса
• При использовании в местах с возможным попаданием влаги - дополнительно уплотните места ввода кабеля силиконовым герметиком
• Артикул et529525 - оптимальный выбор для малых и средних щитов; для крупных проектов рассмотрите модели с большими габаритами серии ЩМП
