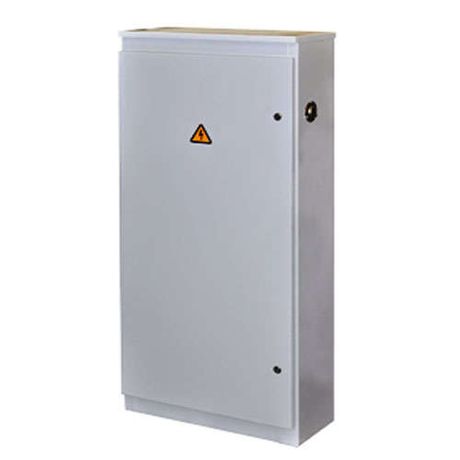

Щит ВРУ ШР11-73514 IP54 Электроспектр _VSHR514

Щит ввода распределительный универсальный ШР11-73514 IP54 от Электроспектр предназначен для приема и распределения электроэнергии в трёхфазных сетях до 380 В и током до 400 А. Устройство защищено от пыли и брызг воды (IP54), что делает его подходящим для установки в помещениях с повышенной влажностью или запыленностью - например, на производстве, в цехах или административных зданиях.

Назначение и область применения

Щит ввода распределительный универсальный ШР11-73514 IP54 используется для центрального ввода электропитания и последующего распределения энергии по нескольким отходящим линиям. Подходит для объектов с потреблением до 400 А - таких как производственные участки, насосные станции, системы вентиляции, конвейеры и другие промышленные нагрузки. Предназначен для внутренней установки в закрытых помещениях с контролируемой средой.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Тип ввода: одиночный
• Количество отходящих линий: 5
• Установленные коммутационные устройства: предохранители ПН2-400 (до 400 А)
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху шкафа

Совместимость и монтаж

Щит ввода распределительный универсальный ШР11-73514 IP54 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250 и ПН2-400. Для монтажа требуется свободное пространство вокруг корпуса для доступа к клеммам и замены предохранителей. Кабели подключаются через нижние и верхние вводные отверстия - рекомендуется использовать кабельные вводы соответствующих диаметров. Монтаж выполняется на стену или опорную раму с соблюдением требований по нагрузке на крепления. Не допускается установка в условиях постоянного воздействия прямого потока воды или погружения.

Безопасность и стандарты

Щит ввода распределительный универсальный ШР11-73514 IP54 соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция обеспечивает изоляцию токоведущих частей и исключает случайный контакт при открытых дверцах. Применяемые предохранители ПН2-400 обеспечивают защиту от перегрузок и коротких замыканий в соответствии с нормами ГОСТ Р 50030.5.1.

Преимущества

• Унифицированная конструкция упрощает обслуживание и замену компонентов
• Защита IP54 позволяет применять устройство в условиях повышенной запыленности и влажности
• Два варианта ввода кабеля (сверху и снизу) дают гибкость при проектировании трасс
• Интегрированные предохранители ПН2-400 снижают необходимость внешних аппаратов защиты
• Стандартная ширина 500 мм соответствует типовым решениям для 5 отходящих линий

Ограничения применения

• Не предназначен для установки на открытом воздухе или в местах с постоянным попаданием воды
• Не имеет автоматических выключателей - защита осуществляется только предохранителями, которые требуют ручной замены после срабатывания
• Максимальный ток ограничен 400 А - для более мощных систем требуется другой щит
• Не предусматривает возможность модульного расширения количества отходящих линий
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)

Примеры использования

• Центральное питание группы станков на механическом участке
• Распределение энергии по освещению и оборудованию в складском помещении
• Питание насосной группы в канализационной станции
• Ввод питания для системы вентиляции в производственном цехе

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала предохранителей - использование ПН2-400 требует кабеля минимум 25 мм2 медного провода
• Обеспечьте доступ к лицевой панели для замены предохранителей - минимальный фронтальный зазор 800 мм
• При использовании нескольких щитов ШР11-73514 IP54 на одном объекте учтите, что они не имеют функции параллельного подключения - каждый работает автономно
• Для длительной работы в условиях высокой температуры окружающей среды (>+40 C) рекомендуется дополнительно контролировать нагрев внутри шкафа
• При заказе убедитесь, что выбран именно артикул _vshr514 - он соответствует модели ШР11-73514 с одним вводом и 5 отходящими линиями
