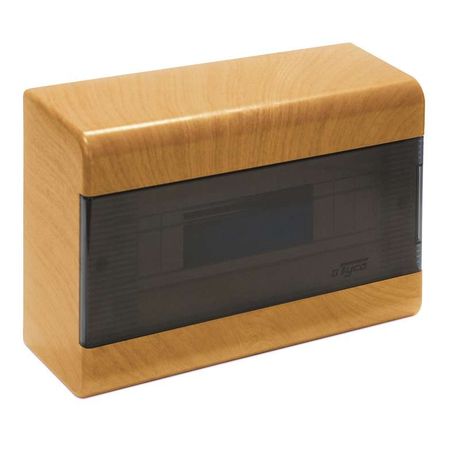

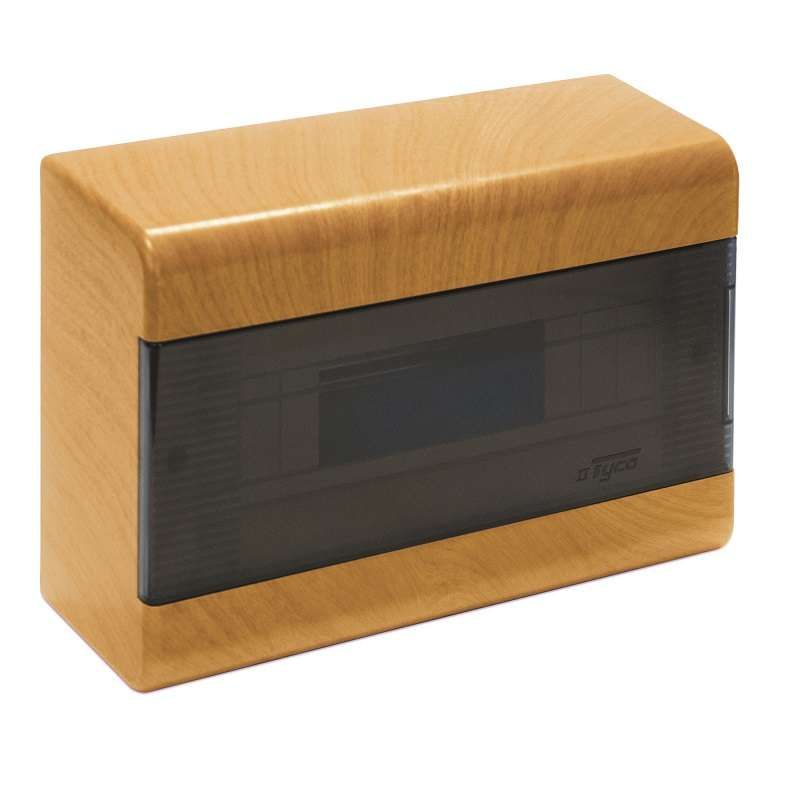

Щиток распределительный навесной на 12 модулей с дверцей бук IP40 (ЩРн-П-12) - 68012-38М TYCO

Щиток распределительный навесной открытого исполнения на 12 модулей с дверцей IP40 от бренда Ruvinil (арт. 68012-38м) предназначен для компактного размещения автоматических выключателей и других устройств в бытовых и легкопромышленных сетях. Корпус из АБС-пластика обеспечивает устойчивость к механическим воздействиям, а наличие дверцы защищает внутренние элементы от случайного контакта.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 12 модулей с дверцей IP40 используется для организации распределения электроэнергии внутри помещений. Подходит для установки в жилых домах, офисах, мастерских и на объектах с невысокой степенью опасности. Применяется там, где требуется защитить коммутационную аппаратуру от пыли и случайного прикосновения, но нет необходимости в герметичности или защите от воды.

Технические характеристики

• Количество модулей: 12 - позволяет установить до 12 стандартных однополюсных автоматов или меньшее количество многополюсных устройств (например, 6 двухполюсных)
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм (пыль, провода, инструменты), но не защищает от воды
• Материал корпуса: АБС-пластик - прочный, не поддерживающий горение, устойчивый к перепадам температур и химическим воздействиям
• Способ монтажа: навесной - крепится на стену с помощью шурупов через отверстия в задней стенке
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации автоматов и УЗО
• Тип крышки: закрытого типа - дверца плотно закрывается, исключая доступ к токоведущим частям при закрытом состоянии
• Тип запора: защелка - удобное и надежное закрывание без ключа или инструмента
• Количество рядов: 1 - все устройства располагаются в один ряд, что упрощает обслуживание
• Цвет: дерево - имитация древесной фактуры, подходит для интерьеров с декоративными требованиями

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 12 модулей с дверцей IP40 совместим со всеми стандартными модульными устройствами (автоматические выключатели, УЗО, реле напряжения, счетчики) шириной 17,5 мм на каждый модуль. Для монтажа используйте саморезы M4–M6 длиной 30–50 мм. Отступ от потолка и пола рекомендуется минимум 15 см для свободного открывания дверцы. Перед установкой проверьте, чтобы глубина щита позволяла разместить все устройства без перегрузки по высоте - максимальная глубина корпуса составляет около 90 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низковольтных систем. Напряжение эксплуатации - до 440 В переменного тока. Материал корпуса имеет класс горючести UL94 HB, что снижает риск распространения пламени. Щиток распределительный навесной открытого исполнения на 12 модулей с дверцей IP40 не предназначен для установки во влажных помещениях, на улице или в зонах с повышенным уровнем влаги.

Преимущества

• Удобство обслуживания благодаря наличию дверцы и одной линейной DIN-рейке
• Экономия места - компактный формат подходит для ограниченных ниш и углов
• Декоративный цвет «дерево» позволяет интегрировать щиток в интерьер без визуального диссонанса
• Надежная защелка обеспечивает безопасное закрытие без дополнительных замков
• Легкий вес и простота сборки снижают трудозатраты при монтаже

Ограничения применения

• Не допускается использование в условиях повышенной влажности (ванна, баня, подвалы с сыростью)
• IP40 не защищает от брызг, струй воды или мытья - нельзя использовать в местах с регулярной мойкой оборудования
• Не предназначена для установки вне помещений - материал АБС-пластика теряет прочность при длительном UV-облучении
• Ограниченное число модулей - не подходит для сложных систем с более чем 12 устройствами

Примеры использования

• Распределительный щиток в квартире для групп освещения, розеток и кухонной техники
• Общий щит на этаже офисного здания с автоматами по комнатам
• Щиток для управления насосом или вентиляцией в подсобном помещении
• Автономный распределительный пункт на малом предприятии с минимальным набором нагрузок

Практические советы

• Перед установкой всех устройств проверьте соответствие габаритов - некоторые автоматы имеют увеличенную глубину, особенно УЗО
• Не забудьте оставить место для маркировки кабелей - лучше заранее предусмотреть место для этикеток на дверце
• При использовании в интерьере учтите, что цвет «дерево» может отличаться от реальной отделки стен - желательно свериться с образцом
• Для долговечности избегайте установки рядом с источниками тепла (радиаторы, нагревательные приборы)
• Щиток распределительный навесной открытого исполнения на 12 модулей с дверцей IP40 от Ruvinil (арт. 68012-38м) легко заменяется аналогами - если потребуется ремонт, найдите изделие с такими же размерами и типом крепления
