Щиток распределительный навесной на 10 модулей с дверцей черный IP66 (ЩРн-П-10) - 69011Ч TYCO

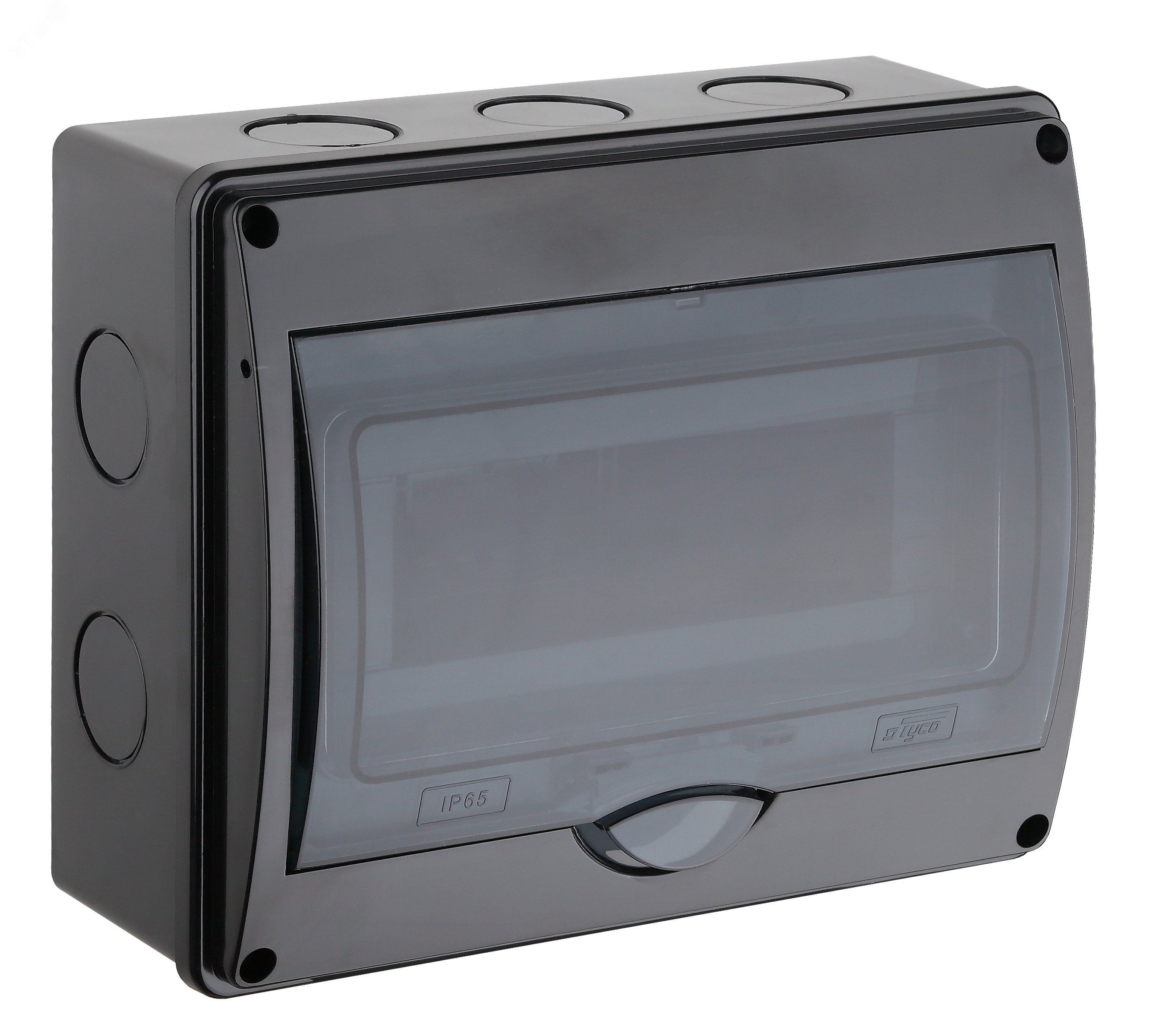

Щиток распределительный навесной открытого исполнения на 10 модулей с вертикальной дверцей черный IP66 (ЩРн-П-10, ГСИ, Ruvinil) предназначен для компактного монтажа автоматических выключателей и других устройств в условиях повышенной запыленности и влажности. Корпус из прочного АБС-пластика обеспечивает надежную защиту внутренней проводки, а защелка на дверце позволяет быстро получить доступ к оборудованию. Артикул ЩРн-П-10 соответствует сериям Ruvinil и Тусо.

Назначение и область применения

Щиток распределительный ЩРн-П-10 используется для организации распределительных щитов в помещениях с высокими требованиями к защите от внешних воздействий. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в промышленных объектах, на производственных линиях, в насосных станциях, на улице под навесом, в подъездах зданий и других местах, где возможны брызги воды, пыль или перепады температур.

Технические характеристики

• Количество модулей: 10 (стандартная DIN-рейка)
• Габариты корпуса: 250×200×107 мм
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к химическим веществам и старению
• Материал дверцы: Пластик - прозрачная или матовая, фиксируется защелкой
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Способ монтажа: Настенный, навесной
• Количество рядов: 1
• Температурный режим эксплуатации: от –25 C до +60 C
• Запор: Защелка - быстрый доступ без ключа
• Цвет: Черный
• Форма: Прямоугольная

Совместимость и монтаж

Щиток распределительный ЩРн-П-10 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). На внутреннюю часть установлены:

• DIN-рейка - для фиксации автоматов и реле
• З/шина - для заземления
• Пластиковая опора под нулевую шину - для удобного крепления N-проводника
• 4 втулки ВТ55 - для ввода кабелей через заднюю стенку
• 4 монтажные заглушки - для закрытия неиспользуемых отверстий

Установка выполняется на стену с помощью дюбелей или саморезов. Отверстия для крепления расположены на задней стенке. Перед монтажом проверьте соответствие посадочного места и толщину стены - глубина корпуса составляет 107 мм.

Безопасность и стандарты

Щиток распределительный ЩРн-П-10 соответствует требованиям IP65, что гарантирует безопасную работу в средах с пылью и влагой. Материал корпуса - АБС-пластик - не поддерживает горение и имеет хорошую электроизоляцию. Температурный диапазон от –25 C до +60 C позволяет использовать изделие в холодных регионах и в нагреваемых помещениях. Соответствует нормам ГОСТ для распределительных щитов открытого исполнения.

Преимущества

• Высокая степень защиты IP65 - предотвращает попадание пыли и водяных струй даже при прямом орошении
• Простая и надежная защелка - открывается одной рукой, не требует инструментов
• Полный комплект внутри - не нужно докупать DIN-рейку, з/шину или втулки
• Ударопрочный АБС-пластик - выдерживает механические нагрузки и перепады температур
• Черный цвет - маскирует следы загрязнений, подходит для промышленных интерьеров

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендуется для установки в местах с прямым солнечным облучением более 8 часов в день - риск перегрева и выгорания пластика
• Не подходит для помещений с агрессивными химическими парами (например, кислоты, растворители)
• Ограниченное количество модулей - 10 единиц; для больших систем требуется щит большего размера

Примеры использования

• Электрощит на этаже жилого дома - защита от пыли и влажности в подъезде
• Распределительный щит на производстве - управление станками, конвейерами, освещением
• Наружный щиток под навесом - питание видеокамер, датчиков, светильников
• Автомобильные сервисы - контроль питания зарядных станций и светодиодного освещения
• Сельскохозяйственные объекты - щит управления насосами и вентиляцией в теплицах

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через втулки ВТ55 - они рассчитаны на диаметр до 12 мм
• Используйте монтажные заглушки для всех неиспользованных отверстий - это сохраняет степень защиты IP65
• При установке в сыром месте - дополнительно герметизируйте входы кабелей силиконовым составом
• Не затягивайте болты слишком сильно - АБС-пластик легко трескается при перегрузке
• Для обслуживания - всегда отключайте питание перед открытием дверцы, даже при наличии защелки
• Артикул ЩРн-П-10 от Ruvinil совместим с другими элементами серии Тусо - можно собирать единые системы
