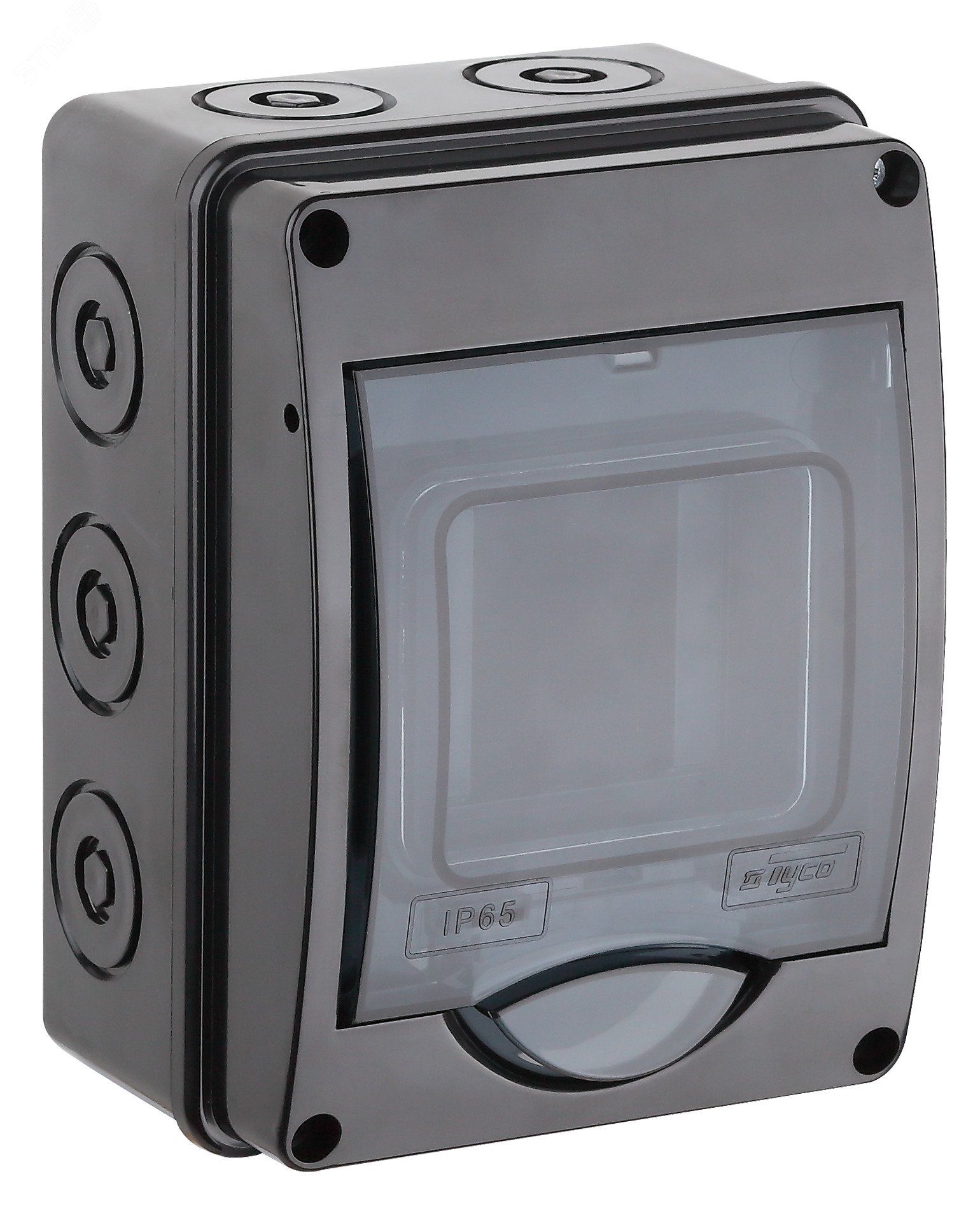

Щиток распределительный навесной на 3 модуля с дверцей черный IP66 (ЩРн-П-3) - 69003Ч TYCO

Щиток распределительный навесной открытого исполнения на 3 модуля с вертикальной дверцей черный IP66 от бренда Ruvinil (артикул 69003ч) предназначен для компактного монтажа автоматических выключателей и других устройств в условиях повышенной запыленности и влажности. Корпус из АБС-пластика обеспечивает прочность и устойчивость к внешним воздействиям.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 3 модуля с вертикальной дверцей черный IP66 используется для организации распределительных щитов в помещениях с высокой влажностью, на улице или в производственных зонах. Подходит для установки однополюсных и двухполюсных автоматов, УЗО, реле времени и других устройств формата 18 мм. Применяется в жилых домах, гаражах, на объектах ЖКХ, в системах освещения и малых насосных станциях.

Технические характеристики

• Количество модулей: 3 (стандартный шаг 18 мм)
• Габариты корпуса: 120×160×92 мм
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный режим эксплуатации: от –25 C до +60 C
• Тип крепления: настенный, с возможностью крепления на стену через отверстия в задней стенке
• Количество рядов: 1
• Наличие DIN-рейки: да, фиксируется внутри корпуса
• Тип замка: защелка - быстрый доступ без ключа
• Цвет: черный
• Форма: прямоугольная

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 3 модуля с вертикальной дверцей черный IP66 совместим со всеми стандартными автоматическими выключателями и устройствами, соответствующими DIN EN 60947-2. Монтаж выполняется на ровную поверхность с помощью саморезов или дюбелей через предварительно подготовленные отверстия в задней стенке. Для вывода кабелей предусмотрено четыре втулки ВТ50 - их можно использовать для входа/выхода проводов диаметром до 12 мм. Нулевая шина крепится на пластиковую опору, расположенную внутри корпуса. Запас места позволяет легко коммутировать устройства даже при ограниченном пространстве.

Безопасность и стандарты

Степень защиты IP65 соответствует требованиям ГОСТ 14254 и IEC 60529. Корпус выполнен из самозагасающегося АБС-пластика, что исключает распространение пламени при перегреве. Щиток распределительный навесной открытого исполнения на 3 модуля с вертикальной дверцей черный IP66 не предназначен для установки в взрывоопасных средах. Работа при температуре ниже –25 C или выше +60 C недопустима - материал теряет эластичность и может треснуть.

Преимущества

• Высокая степень защиты IP65 - надежная герметизация от пыли и брызг воды
• Удобная вертикальная дверца с защелкой - легкий доступ к оборудованию без инструментов
• Встроенные элементы комплектации - DIN-рейка, заземляющая шина, втулки и заглушки снижают время сборки
• Компактные размеры - идеально для тесных мест и сложных ниш
• Черный цвет корпуса - маскирует следы загрязнений и лучше сочетается с современной инфраструктурой

Ограничения применения

• Не предназначена для установки в помещениях с постоянным контактом с прямым потоком воды (например, в банях, бассейнах, на улице под открытым небом без козырька)
• Не рекомендуется применять в местах с частыми механическими ударами - АБС-пластик хрупок при точечных нагрузках
• Ограниченное количество модулей (3) - не подходит для крупных распределительных щитов
• Отсутствие вентиляции - при длительной работе нескольких мощных устройств возможен перегрев

Примеры использования

• Электрощиток на этаже многоквартирного дома для управления светом в подъезде
• Распределительный щит на даче для автомата и УЗО ввода
• Щиток для насосной станции в подвале - защита от сырости
• Контрольный пункт на конвейере в цеху - управление питанием датчиков и моторов
• Автоматический выключатель для теплого пола в ванной комнате

Практические советы

• Перед монтажом проверьте посадочные отверстия в стене - они должны точно совпадать с размерами корпуса (120×160 мм)
• Используйте втулки ВТ50 только для кабелей с диаметром до 12 мм; более толстые провода потребуют сверления новых отверстий
• При использовании трех модулей не забудьте оставить место для перемычек между автоматами - плотная укладка затрудняет обслуживание
• Проверяйте целостность защелки перед каждым открыванием - поврежденный механизм может не закрываться герметично
• Для долговечности в условиях повышенной влажности периодически протирайте внутреннюю часть сухой тканью
