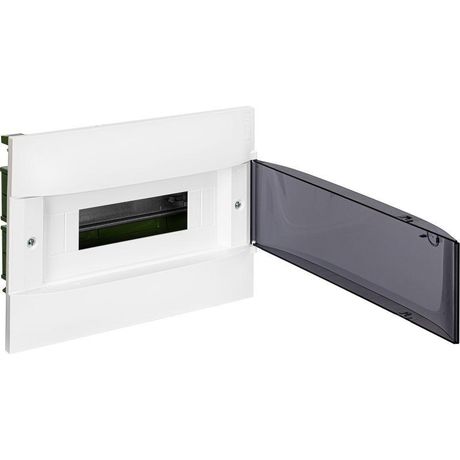

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х12 дым. дверь Leg 135571 Legrand

Пластиковый щиток встраиваемый для полых стен 1x12, дымчатая дверь от Legrand Euro (артикул 135571) предназначен для компактной внутренней установки в перегородках из гипсокартона или других полых стен. Щиток обеспечивает защищённое место для монтажа автоматических выключателей, УЗО и другого оборудования на DIN-рейке, сохраняя эстетичный вид интерьера.

Назначение и область применения

Этот щиток используется для скрытого монтажа электрооборудования внутри стен, где важна минимальная выступающая часть и чистый внешний вид. Подходит для жилых помещений, офисов, гостиниц - там, где требуется спрятать распределительную коробку за отделкой. Применяется для группового управления освещением, розетками, системами безопасности и слаботочным оборудованием.

Технические характеристики

• Тип: встраиваемый пластиковый щиток
• Габариты: монтажная глубина 72 мм, полезная глубина 72 мм - позволяет устанавливать оборудование без зазора между задней стенкой и поверхностью стены
• Количество модулей: 12 (по стандарту DIN 35 мм)
• DIN-рейка: встроена, фиксируется внутри корпуса
• Защита IP40: предотвращает доступ твёрдых частиц крупнее 1 мм, не защищает от воды
• Цвет корпуса: 9003 RAL (дымчатый серый)
• Крышка: с прорезью под дверцу, не требует дополнительного выреза при монтаже
• Материал: самозагасающий пластик (V-0 по UL 94)
• Расширение: возможно добавление боковых модулей через совместимые элементы серии Practibox

Совместимость и монтаж

Щиток Legrand Practibox 135571 рассчитан на скрытую установку в полых стенах толщиной не менее 80–100 мм. Для монтажа необходимо сделать в стене проём по контуру корпуса - размеры соответствуют стандартному отверстию для однорядного щитка. DIN-рейка уже закреплена, достаточно вставить устройства и зафиксировать их замками. Крышка с дымчатой дверцей открывается на петлях, не требует демонтажа для обслуживания. Совместим со всеми устройствами шириной до 18 мм (стандартные автоматы, УЗО, реле).

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-3 и IEC 60670-1. Материал корпуса имеет класс горючести V-0 - самозатухающий, не распространяет пламя. Защита IP40 исключает контакт с инструментами и крупными предметами, но не предназначена для влажных сред. Не рекомендуется использовать в помещениях с высокой влажностью (ванная, баня) или на улице.

Преимущества

• Уже установленная DIN-рейка - экономит время при сборке
• Полная глубина 72 мм - позволяет разместить даже длинные УЗО и комбинированные аппараты
• Дымчатая дверца снижает блик света и маскирует внутреннюю проводку
• Возможность расширения - можно добавить смежные щитки для увеличения числа модулей
• Легкий вес и простота обработки - удобен для работы в ограниченном пространстве

Ограничения применения

• Не подходит для наружной установки - степень защиты IP40 недостаточна для влаги
• Не допускается использование в местах с риском механических ударов - корпус пластиковый
• Необходимо соблюдать минимальную толщину стены: при тонких перегородках (<70 мм) возможен риск повреждения при сверлении
• Дверца не герметична - не подходит для хранения чувствительной электроники в запылённых условиях

Примеры использования

• Распределительный щиток в квартире: управление освещением комнат и розетками
• Система аварийного освещения в офисе - монтаж в потолочном перекрытии
• Подключение терморегуляторов и датчиков в системе «умный дом»
• Распределительная коробка для видеонаблюдения и сетевых устройств в коридоре

Практические советы

• Перед монтажом проверьте толщину стены - она должна превышать глубину щитка минимум на 5 мм
• При использовании длинных УЗО (например, 100 мм) убедитесь, что они не выходят за пределы задней стенки
• Для лучшего теплоотвода не забивайте все 12 модулей - оставьте хотя бы один свободный
• При необходимости расширения используйте совместимые боковые модули серии Practibox - они имеют единый крепёж и цвет
• При закрывании дверцы следите, чтобы провода не попали под её край - это может вызвать повреждение изоляции
