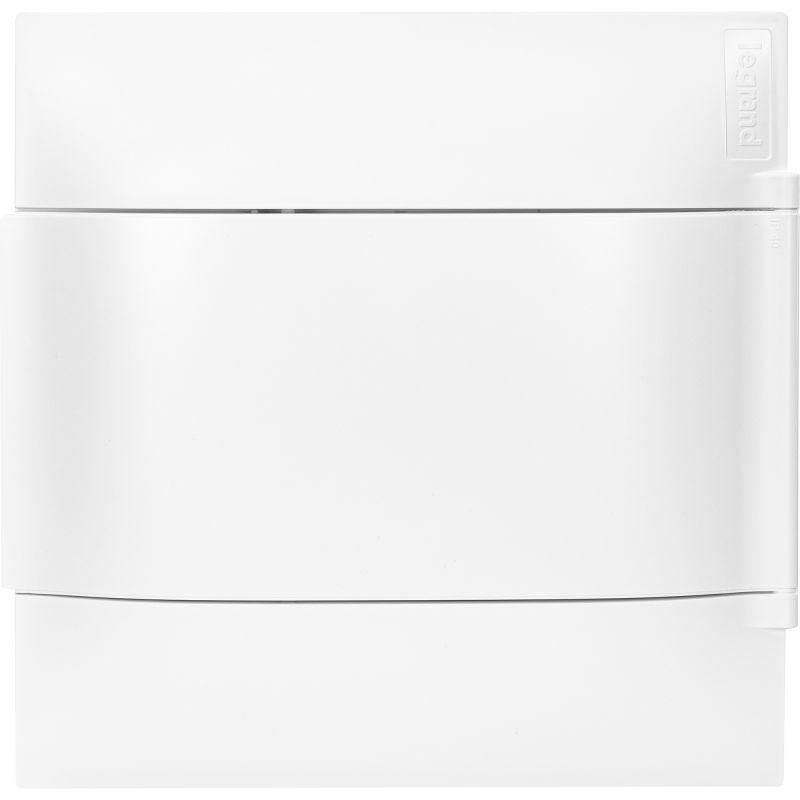

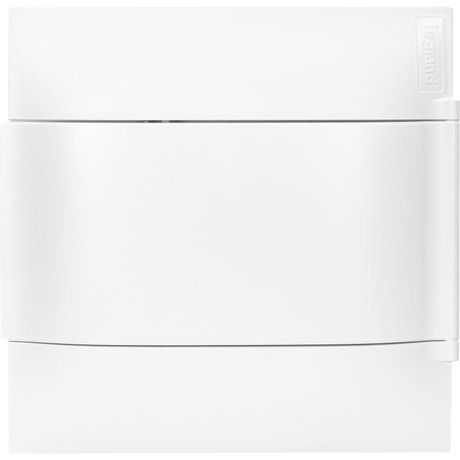

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х6 бел. дверь Leg 134566 Legrand

Пластиковый щиток встраиваемый для полых стен 1x6 белая дверь от Legrand Euro — компактный корпус для скрытой установки в перегородках из гипсокартона или аналогичных полых стен. Артикул 134566 относится к серии Practibox и предназначен для размещения автоматических выключателей, УЗО и других устройств на DIN-рейке.

Назначение и область применения

Щиток используется для внутренней установки в полые стены толщиной не менее 72 мм — например, в перегородках из ГКЛ, пеноблоков или каркасных конструкциях. Подходит для распределительных коробок в жилых помещениях, офисах, административных зданиях. Обеспечивает эстетичный вид: дверца плотно закрывается и не выступает за поверхность стены.

Технические характеристики

• Габариты: монтажная глубина 72 мм, полезная глубина 72 мм — позволяет разместить устройства без перегрузки по объему;
• Формат: 1 ряд × 6 модулей — совпадает со стандартной шириной DIN-рейки для 6 устройств;
• Наличие DIN-рейки: да, предустановленная, фиксируется внутри корпуса;
• Материал корпуса: пластик, устойчивый к механическим воздействиям и химическим средам;
• Цвет: 9003 RAL (белый матовый);
• Степень защиты IP40 — защита от предметов больше 1 мм, но не от воды и пыли;
• Тип крышки: с вырезом под клавиши и индикацию — удобно для управления устройствами без открывания дверцы;
• Возможность расширения: да — можно дополнять другими элементами серии Practibox.

Совместимость и монтаж

Щиток совместим с любыми стандартными модулями на DIN-рейке: автоматы, УЗО, реле, счетчики до 6 единиц. Монтаж выполняется в подготовленную нишу в стене. Размер ниши должен соответствовать внешним габаритам корпуса — рекомендуется проверять точные размеры перед резкой. Крышка крепится на петлях, легко открывается для обслуживания. Для герметизации стыков между корпусом и стеной используйте монтажную пену или специальные уплотнители — хотя IP40 не требует герметизации, это снижает риск попадания пыли и повышает долговечность.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-3 для распределительных щитов низкого напряжения. Степень защиты IP40 обеспечивает безопасность от случайного контакта с токоведущими частями через отверстия для проводов и клавиш. Корпус выполнен из самозагасающего пластика — не поддерживает горение.

Преимущества

• Удобство установки в уже возведённые стены — не требуется открытая кладка;
• Равномерное распределение нагрузки по всей глубине корпуса благодаря одинаковой монтажной и полезной глубине;
• Вырез на крышке позволяет работать с кнопками и индикаторами без вскрытия — экономит время при диагностике;
• Поддержка расширения — можно заменить или добавить модули без замены всего щитка;
• Цвет 9003 RAL гармонирует с большинством интерьерных решений.

Ограничения применения

• Не предназначена для влажных помещений — IP40 не защищает от брызг и влаги;
• Не подходит для наружной установки или мест с высокой запылённостью;
• Требуется минимальная толщина стены 72 мм — не применим в тонких перегородках;
• Не рассчитана на большие токовые нагрузки свыше 100 А — необходимо использовать внешние силовые аппараты при необходимости.

Примеры использования

• Электрощиток в квартире для групп освещения и розеток;
• Распределительная коробка в офисном кабинете с несколькими УЗО;
• Шкаф управления в системах видеонаблюдения или домашней автоматизации;
• Объекты с декоративными отделками, где важна невидимость оборудования.

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через заднюю часть корпуса — доступ ограничен;
• При использовании нескольких щитков рядом соблюдайте интервал минимум 5–10 см между ними для теплоотвода;
• Не затягивайте болты слишком сильно — пластик может треснуть;
• Артикул 134566 и серия Practibox поддерживают совместимость с другими изделиями Legrand — можно комбинировать с розетками, выключателями и кабельными каналами одной системы;
• Для сложных проектов рекомендуется составить план расположения модулей заранее — 6 мест ограничивают количество устройств.
