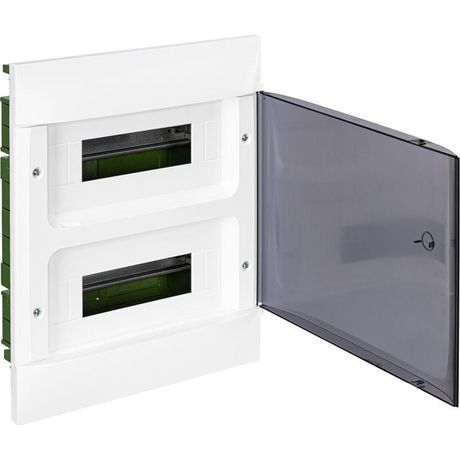

Щиток пластиковый встраиваемый Practibox S (в полые стены) 2х12 дым. дверь Leg 135572 Legrand

Пластиковый щиток встраиваемый для полых стен 2x12, дымчатая дверь от Legrand (артикул 135572) предназначен для компактного монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке внутри перегородок из гипсокартона или аналогичных полых стен. Щиток Practibox обеспечивает защищённую среду для электрооборудования без нарушения отделки поверхности.

Назначение и область применения

Этот щиток используется там, где важно сохранить эстетику интерьера - например, в жилых помещениях, офисах, гостиницах. Он устанавливается внутрь стены, не выступает над её поверхностью, что делает его идеальным для современных интерьеров. Подходит для сборки распределительных щитов малой мощности: освещение, розеточные группы, системы управления домом, слаботочные устройства.

Технические характеристики

• Количество модулей DIN: 12 (соответствует 12 стандартным модулям шириной 17,5 мм каждый)
• Глубина установочная: 72 мм - достаточна для размещения большинства однополюсных и двухполюсных аппаратов
• Полезная глубина: 72 мм - вся внутренняя часть доступна для монтажа оборудования
• Материал корпуса: пластик (негорючий, самозатухающий, соответствует UL94 V-2)
• Степень защиты IP40 - предохраняет от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет корпуса: 9003 RAL (тёмный серый, близкий к дымчатому)
• Крышка: с вырезом под прозрачную дверцу, позволяет видеть положение контактов и индикацию
• DIN-рейка: встроена, фиксируется в корпусе, не требует доп. крепления
• Конструкция: двухрядная (2x12), оптимальна для компактной компоновки

Совместимость и монтаж

Установка осуществляется методом скрытого монтажа. Корпус вставляется в подготовленное отверстие в стене, фиксируется с помощью штатных зажимов. Для работы нужны: перфоратор, сверло по бетону/кирпичу (если основание не гипсокартон), уровень, отвёртки. Прозрачная дверца легко открывается и закрывается без инструментов. Возможность расширения позволяет заменить щиток на более вместительный в будущем, сохранив внешнюю рамку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает случайный контакт с токоведущими частями через отверстия, но не предназначено для влажных помещений (ванная, кухня, подвал). Материал корпуса не поддерживает горение, что снижает риск распространения пламени.

Преимущества

• Встроенная DIN-рейка экономит время монтажа - не нужно устанавливать её отдельно
• Прозрачная дверца даёт возможность визуального контроля состояния автоматов без вскрытия
• Дымчатый цвет маскирует следы пыли и потёртостей, лучше сочетается с белыми и светлыми поверхностями
• Компактная глубина 72 мм подходит даже для тонких перегородок
• Расширяемая конструкция позволяет менять щиток на больший формат без переделки стены

Ограничения применения

• Не использовать во влажных помещениях - IP40 не защищает от брызг и пара
• Подходит только для полых стен: гипсокартон, пеноблок, деревянные каркасы; не для сплошных бетонных стен без подготовки
• Ограниченная нагрузка: не рассчитан на силовые щиты с большим количеством трёхфазных аппаратов или высоких токов (>63 А)
• Пластиковый корпус менее ударопрочен, чем металлический - не рекомендован для мест с возможными механическими воздействиями

Примеры использования

• Распределительный щиток на этаже многоквартирного дома - управление освещением и розетками
• Система умного дома: монтаж реле, контроллеров, модулей Zigbee в стене рядом с выключателями
• Офисное помещение: группировка розеточных контуров и сетевых фильтров
• Аппаратура видеонаблюдения: питание камер, коммутация сигналов

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть больше 72 мм, чтобы корпус полностью поместился
• При сверлении отверстия используйте насадку с центрирующим острием - так проще точно попасть в нужное место
• Не затягивайте крепёж слишком сильно - пластик может деформироваться
• Если планируете добавлять оборудование позже - оставляйте запас места по ширине между модулями
• Пластиковый щиток встраиваемый для полых стен 2x12, дымчатая дверь от Legrand (135572) совместим со всеми стандартными DIN-устройствами: ABB, Schneider, Siemens, IEK
