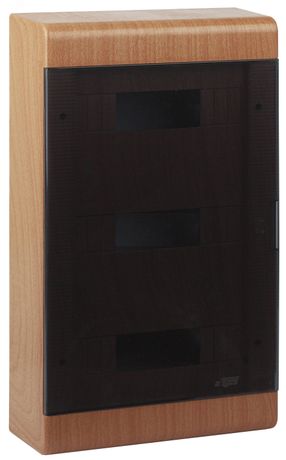

Щиток тусо о/п на 36 мод. с двер. 520х303х117,5мм бук светлой рснове | 68036-38М Рувинил TYCO

Щит распределительный навесной открытый на 36 модулей с дверцей IP40 от бренда Ruvinil (артикул 68036-38м) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус из АБС-пластика обеспечивает легкий вес и устойчивость к механическим воздействиям, а наличие дверцы защищает внутренние элементы от случайного прикосновения.

Назначение и область применения

Щит распределительный навесной открытый на 36 модулей с дверцей IP40 используется для организации распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, административных и производственных помещениях, где требуется надежная фиксация модульных аппаратов. Благодаря закрытому типу крышки и дверце, щит можно применять там, где есть риск случайного контакта с токоведущими частями — например, в детских учреждениях или общественных зонах.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Количество рядов: 3 (по 12 модулей в каждом)
• Способ монтажа: навесной (на стену с помощью кронштейнов или саморезов)
• Степень защиты: IP40 — защита от предметов более 1 мм, но не от воды
• Материал корпуса: АБС-пластик — прочный, не поддерживающий горение, устойчив к ударным нагрузкам
• Наличие DIN-рейки: да (стандартная 35 мм, установленная внутри)
• Наличие дверцы: да, с замком или защелкой (тип не указан, предполагается механическая фиксация)
• Цвет: имитация дерева — декоративное покрытие, не влияющее на функциональность

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-2 и ГОСТ Р 50030.2. Для монтажа используйте шурупы или анкеры подходящего диаметра — корпус рассчитан на крепление через отверстия в задней стенке. Убедитесь, что поверхность стены ровная и способна выдерживать вес щита с заполнением (до ~8–10 кг). Не рекомендуется монтировать щит в местах с постоянным попаданием воды, высокой температурой (>+40°C) или прямым солнечным светом — материал АБС-пластика теряет прочность при длительном нагреве.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от доступа к опасным частям инструментами или проводниками диаметром более 1 мм, но не является водонепроницаемой. Щит не предназначен для использования во влажных средах (ванная комната, подвал, улица). Соответствует требованиям безопасности для внутренних распределительных устройств согласно ГОСТ Р 50345 и IEC 61439-3. Материал корпуса имеет класс горючести UL94 HB — медленно гаснет после удаления источника пламени.

Преимущества

• Легкий вес благодаря пластиковому корпусу — удобен для одиночного монтажа
• Дверца снижает риск травматизма и повышает безопасность обслуживания
• DIN-рейка уже установлена — не требует дополнительной сборки
• Эстетичный цвет “дерево” позволяет интегрировать щит в интерьер без видимых переборок
• Удобная трехрядная компоновка — оптимально распределяет нагрузку между группами автоматов

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях — IP40 не защищает от воды
• Избегать установки рядом с источниками тепла (радиаторы, печи) — АБС-пластик деформируется при +60°C и выше
• Не допускать механических ударов по дверце — она не предназначена для противодействия силовым воздействиям
• Не использовать в взрывоопасных зонах — отсутствует сертификация Ex
• Цвет “дерево” — лишь декор; не является защитным слоем и может царапаться

Примеры использования

• Распределительный щит в квартире — для группы освещения, розеток и бытовой техники
• Общий щит в офисе — управление питанием рабочих мест и оргтехники
• Подъездный щит в многоквартирном доме — при условии сухости и отсутствия протечек
• Производственные участки с контролируемой средой — для управления маломощными станками и конвейерами

Практические советы

• Перед монтажом проверьте, чтобы все автоматы помещались в 36 модулей — некоторые устройства занимают 2–3 места (например, УЗО с дифференциальным током)
• Оставьте свободное место около 5–10% для будущего расширения системы
• При использовании в холодных помещениях (ниже 0°C) убедитесь, что провода и кабели не становятся хрупкими
• Для лучшей вентиляции внутри щита не забивайте весь объем — оставьте зазоры между устройствами
• При заказе нескольких экземпляров — сверьте артикулы: 68036-38м — единственный точный идентификатор модели от Ruvinil
