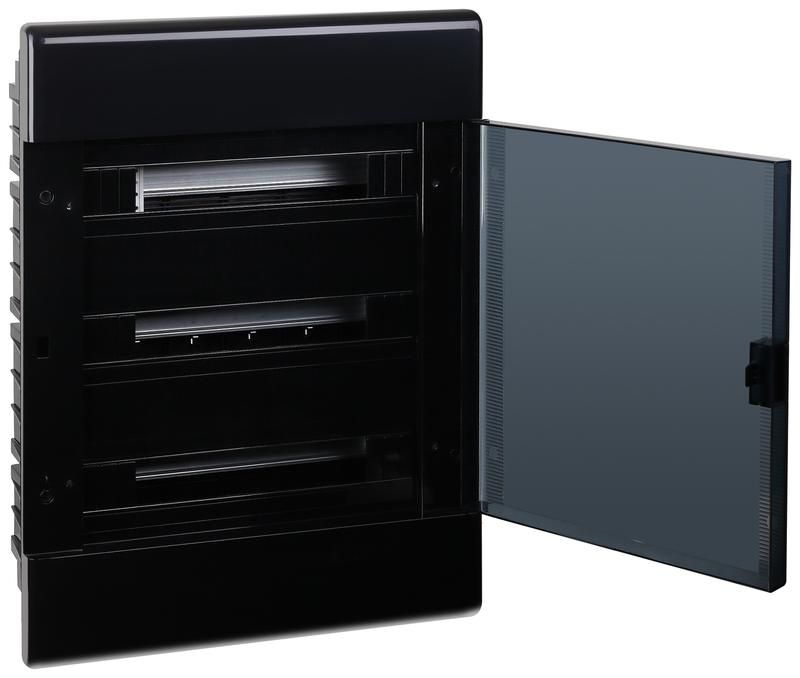

Щиток Тусо скрытая проводка на 54 модуля с дверцей 645х464х116мм (черный) Ruvinil 68154Ч TYCO

Щит распределительный встраиваемый на 54 модуля с дверцей черный IP41 от бренда Ruvinil (арт. 68154ч) - это надежная основа для организации внутренней электропроводки в зданиях различного типа. Конструкция рассчитана на установку модульных устройств и счетчиков, обеспечивает скрытую монтажную систему и защищает оборудование от случайного контакта.

Назначение и область применения

Щит распределительный встраиваемый на 54 модуля с дверцей черный IP41 предназначен для монтажа автоматических выключателей, УЗО, реле, счетчиков электроэнергии и других модульных элементов. Подходит для использования в жилых домах, офисах, складах, торговых центрах и производственных помещениях. Монтаж осуществляется в стену - корпус устанавливается в нишу, что позволяет сохранить эстетичный вид интерьера.

Технические характеристики

• Количество модулей: 54 (стандарт 17,5 мм каждый)
• Габариты корпуса: 645×464×116 мм
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикальных капель воды
• Цвет: черный
• Материал корпуса: термостойкий пластик
• Тип установки: встраиваемый (внутри стены)
• Наличие дверцы: да, с замком

Совместимость и монтаж

Щит распределительный встраиваемый на 54 модуля с дверцей черный IP41 совместим со всеми типовыми DIN-рейками (35 мм) и модульными устройствами, соответствующими стандарту IEC 60947. Для монтажа требуется подготовленная ниша в стене с габаритами не менее 650×470×120 мм. Крепление корпуса выполняется с помощью шурупов или анкеров через предварительно выполненные отверстия в боковых стенках. Дверца открывается на петлях и фиксируется замком - доступ к оборудованию возможен без демонтажа щита.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрощитового оборудования. Степень защиты IP41 исключает попадание крупной пыли и защиту от вертикально падающих капель воды - этого достаточно для помещений с нормальной влажностью. Щит не предназначен для установки во влажных зонах (ванна, баня, улица) или местах с постоянным воздействием брызг и струй воды.

Преимущества

• Высокая вместимость - 54 модуля позволяют разместить комплексную систему защиты и учета
• Черный цвет корпуса маскирует следы эксплуатации и хорошо сочетается с современным интерьером
• Удобная дверца с замком повышает безопасность и препятствует несанкционированному доступу
• Толщина стенок корпуса обеспечивает достаточную механическую прочность при скрытом монтаже

Ограничения применения

• Не применяется в условиях повышенной влажности, где требуются степени защиты IP54 и выше
• Не рекомендован для наружной установки - даже частичное попадание воды может вызвать коррозию контактов
• Не поддерживает установку крупногабаритных устройств, выходящих за рамки стандартных модулей (например, большие преобразователи частоты)
• Пластиковый корпус не рассчитан на высокие температуры окружающей среды свыше +40 C длительного действия

Примеры использования

• Главный распределительный щит в квартире с несколькими группами освещения, розеток и мощных потребителей (кондиционеры, электрокотлы)
• Административный щит в офисном здании для управления светом, розетками и системами сигнализации
• Щит на этаже складского помещения для контроля питания насосов, вентиляторов и освещения
• Общий щит в торговом центре для распределения нагрузки между арендаторами

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 116 мм, минимум 120 мм необходимо для свободного прохода проводов
• При использовании большого числа модулей планируйте запас места - лучше не нагружать щит до 100%, чтобы избежать перегрева и затруднений при обслуживании
• Для удобства прокладки кабелей используйте кабельные вводы и муфты - они не входят в комплект, но обязательны для герметизации входов
• Щит распределительный встраиваемый на 54 модуля с дверцей черный IP41 от Ruvinil (арт. 68154ч) можно использовать в составе серии Тусо - все компоненты этой линейки совместимы по форме и креплениям
