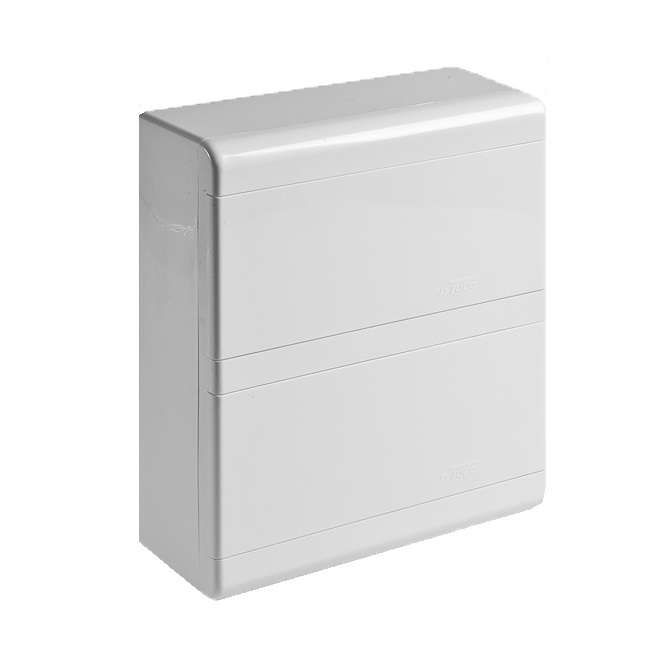

Щиток распределительный навесной на 18 модулей с двумя непрозрачными дверцами белый IP40 (ЩРн-П-18) - 68018Б TYCO

Щиток распределительный навесной открытого исполнения на 18 модулей с двумя непрозрачными дверцами IP40 от бренда Рувинил (арт. 68018б) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус из АБС-пластика обеспечивает прочность при минимальном весе, а две непрозрачные дверцы защищают внутреннюю часть от случайного доступа.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 18 модулей с двумя непрозрачными дверцами IP40 используется для организации распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, административных и производственных помещениях, где требуется надёжная, но недорогая защита коммутационных аппаратов. Открытого исполнения означает, что щиток не герметичен - он не рассчитан на улицу или сырые помещения.

Технические характеристики

• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Количество рядов: 2 (можно использовать оба ряда одновременно)
• Наличие DIN-рейки: да (стандартная 35 мм, уже установленная)
• Материал корпуса: АБС-пластик (ударопрочный, не проводит ток)
• Материал дверец: пластик, непрозрачный (скрывает внутренние элементы)
• Тип запора: защелка (быстрое открывание без ключа)
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Способ монтажа: навесной (на стену с помощью кронштейнов или саморезов)
• Цвет: белый (соответствует большинству интерьеров)

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 18 модулей с двумя непрозрачными дверцами IP40 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. Монтаж выполняется на вертикальную поверхность с использованием предварительно просверленных отверстий в задней стенке. Для фиксации используйте саморезы подходящего диаметра - рекомендовано не менее M4. Обязательно проверьте, чтобы стена была ровной и не шаталась. После установки закройте дверцы - они фиксируются защелкой, но не требуют дополнительного усилия.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутреннего использования. Степень защиты IP40 исключает попадание твёрдых предметов размером более 1 мм - например, отвертки или гаечных ключей. Однако он не защищён от влаги, поэтому не применяется в ванных комнатах, подвалах, на улице или в цехах с высокой влажностью. Напряжение работы - до 400 В переменного тока, согласно нормам для бытовых и коммерческих сетей.

Преимущества

• Удобная двухрядная компоновка позволяет разместить до 18 модулей без перегрузки
• Непрозрачные дверцы повышают безопасность - никто не видит контакты и провода
• Лёгкий корпус из АБС-пластика легко крепится даже на гипсокартон
• Фиксация защелкой позволяет быстро получить доступ к оборудованию без инструментов
• Белый цвет маскирует следы пыли и хорошо сочетается с отделкой помещений

Ограничения применения

• Не допускается использование во влажных средах - IP40 не защищает от брызг и пара
• Не подходит для установки вне помещений - температурные колебания и осадки повредят пластик
• Не предназначен для мощных нагрузок свыше 63 А на один модуль - соблюдайте номиналы оборудования
• Пластиковый корпус не выдерживает механических ударов - не монтировать в местах с риском столкновений

Примеры использования

• Распределительный щит в квартире - размещение автомата на розетки, свет и кухню
• Щит управления в офисе - УЗО + автоматы для компьютеров и оргтехники
• Подъездный щит в многоквартирном доме - для группового учёта и защиты этажа
• Электрошкаф на производстве - для контроля маломощных станков и освещения рабочих зон

Практические советы

• Перед сборкой проверьте, что все устройства поместятся в 18 модулей - некоторые УЗО занимают 2–3 места
• Используйте маркировочные этикетки на каждом автомате - это экономит время при авариях
• Оставляйте свободное место между устройствами для лучшей теплоотдачи - особенно при плотной укладке
• При замене щита старого образца - сравните глубину корпуса; новый щиток 68018б имеет стандартную глубину, но не всегда подходит под старую проводку
• Не затягивайте саморезы слишком сильно - АБС-пластик трескается под избытком давления
