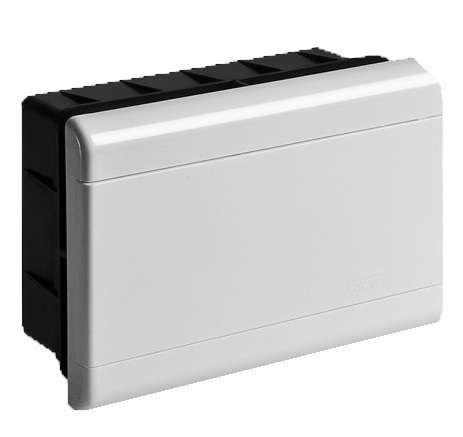

Щиток распределительный встраиваемый на 9 модулей с непрозрачной дверцей белый IP40 (ЩРв-П-9) - 68129Б TYCO

Щиток распределительный встраиваемый на 9 модулей с непрозрачной дверцей IP40 от Ruvinil (арт. 68129б) предназначен для компактного монтажа автоматических выключателей и других устройств внутри стен в жилых, офисных и производственных помещениях. Корпус из полистирола обеспечивает прочность при минимальном весе, а закрытая дверца защищает внутреннюю часть от случайного контакта.

Назначение и область применения

Щиток распределительный встраиваемый на 9 модулей с непрозрачной дверцей IP40 используется для организации внутренней электропроводки в стенах. Подходит для установки в бетонных, кирпичных и гипсокартонных перегородках. Применяется в квартирах, частных домах, офисах, небольших цехах - там, где требуется скрытый монтаж и защита коммутационных элементов от внешнего воздействия.

Технические характеристики

• Тип: щит распределительный встраиваемый
• Количество модулей: 9 (стандартная DIN-рейка)
• Способ монтажа: утопленный (встраивается в стену)
• Глубина монтажа: 85 мм - требует соответствующего углубления в стене
• Материал корпуса: полистирол - легкий, устойчивый к влаге и химическим воздействиям
• Материал дверцы: пластик, непрозрачная - предотвращает визуальный доступ к контактам
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Количество рядов: один - все устройства располагаются в одну линию
• Цвет: белый - сочетается с большинством интерьеров
• Наличие DIN-рейки: да - стандартная металлическая рейка для фиксации автоматов

Совместимость и монтаж

Щиток распределительный встраиваемый на 9 модулей с непрозрачной дверцей IP40 совместим со всеми типами однополюсных и многополюсных автоматов, УЗО, реле напряжения и других устройств, устанавливаемых на DIN-рейку шириной до 18 мм на модуль. Глубина 85 мм позволяет разместить устройства с высоким профилем, включая некоторые модели УЗО. Для монтажа необходимо подготовить нишу в стене глубиной не менее 85 мм. Крепление осуществляется через специальные ушко-зажимы на задней стенке корпуса. Нулевые и заземляющие шины уже встроены - латунные, с надежным контактом. Пластиковые опоры под нулевую шину обеспечивают изоляцию от корпуса.

Безопасность и стандарты

Степень защиты IP40 гарантирует, что внутренние части щита недоступны для прикосновений пальцами или инструментами толщиной более 1 мм. Это соответствует требованиям безопасности для помещений с ограниченным доступом. Однако IP40 не предусматривает защиту от влаги - щиток нельзя использовать во влажных зонах (ванна, баня, улица, подвалы с постоянной сыростью). Материал корпуса - самозатухающий полистирол, соответствует нормам пожарной безопасности для электроустановок.

Преимущества

• Компактная глубина 85 мм - экономит место в стене, особенно важно при тонких перегородках
• Встроенная DIN-рейка и заземляющая шина - снижают время сборки и исключают необходимость докупать аксессуары
• Непрозрачная дверца - повышает безопасность, препятствует любому визуальному контролю внутренних соединений
• Легкий вес и простота установки - удобен для работы в труднодоступных местах
• Белый цвет - маскирует следы монтажа и хорошо сочетается с отделкой стен

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Подходит только для однорядной компоновки - невозможно установить два ряда устройств
• Объем корпуса рассчитан максимум на 9 модулей - не подходит для сложных систем с большим количеством автоматов
• Пластиковая дверца не предназначена для частого открывания/закрывания - рекомендуется минимизировать доступ после окончательной настройки

Примеры использования

• Электрощиток в квартире - распределение питания по комнатам, освещению, розеткам
• Офисное помещение - организация группы розеток и оборудования на рабочих столах
• Производственный участок - питание маломощных станков, светильников, контрольных кнопок
• Частный дом - основной распределительный щиток на этаже или в коридоре

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 85 мм, иначе щиток не войдет
• Используйте уровень при установке - даже небольшой перекос затруднит последующий монтаж дверцы
• Не используйте щиток рядом с источниками воды - даже капли могут вызвать короткое замыкание при наличии открытых контактов
• При подключении нулевых проводов соблюдайте полярность - заземляющая шина отличается от нулевой по цветовой маркировке
• После сборки плотно закройте дверцу - она имеет механический фиксатор, который предотвращает самооткрытие
