Секция вертикального угла 110x100 (RGBEV 110 FS) | 7005628 OBO Bettermann

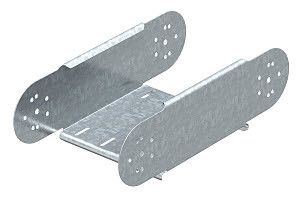

Секция вертикального угла 110x100 мм от OBO BETTERMANN (артикул 7005628, серия KTS) - это шарнирный угловой элемент из оцинкованной стали для сборки несущих кабельных трасс. Подходит для изменения направления кабельной системы на 90° в вертикальной плоскости.

Назначение и область применения

Секция вертикального угла 110x100 мм используется для соединения горизонтальных участков кабельной трассы под прямым углом, обеспечивая переход между уровнями. Применяется в системах кабельных трасс KTS от OBO BETTERMANN. Удобна для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, распределительных пунктах, на объектах с жесткими требованиями к защите проводников.

Технические характеристики

• Тип изделия: угловой элемент с шарнирной аркой 45° - позволяет собирать поворот на 90° из двух одинаковых секций
• Размеры: высота 110 мм, ширина 100 мм - соответствует стандартным габаритам профилей KTS
• Материал: сталь толщиной 1 мм - прочная, но легкая основа
• Покрытие: оцинкование - защищает от коррозии, подходит для средней влажности и помещений с риском механических повреждений
• Имеет перфорацию - отверстия для фиксации кронштейнов, болтов и креплений
• Обозначение: RGBEV 110 FS - внутренний код производителя, указывает на тип и размер

Совместимость и монтаж

Секция вертикального угла 110x100 мм совместима исключительно с другими элементами серии KTS от OBO BETTERMANN. Монтируется с помощью стандартных болтов M6 и крепежных пластин, предусмотренных в комплекте трассы. Шарнирная арка 45° требует установки двух секций для получения точного 90° угла - одна секция формирует половину поворота. Перед сборкой проверьте соответствие толщины стенки (1 мм) другим деталям трассы - несовпадение может вызвать люфт или деформацию.

Безопасность и стандарты

Элемент соответствует европейским нормам для кабельных систем IEC 61537 и EN 61537. Оцинкованное покрытие обеспечивает электроизоляцию и снижает риск возникновения коррозийных замыканий. Не предназначен для работы в условиях постоянного контакта с химически активными жидкостями или агрессивными парами.

Преимущества

• Готовый угол 90° без необходимости резки или сварки - экономит время монтажа
• Оцинкованная поверхность продлевает срок службы в условиях повышенной влажности
• Перфорация позволяет легко фиксировать кабели и крепить элемент к стене или потолку
• Совместимость с целой серией KTS - можно комбинировать с другими элементами без адаптеров

Ограничения применения

• Не использовать в местах с постоянным погружением в воду - оцинковка не гарантирует IP67/68
• Не применять в качестве несущего элемента для тяжелых кабельных пучков массой более 50 кг на одном участке - возможна деформация
• Не рекомендовано использование в агрессивных средах: химические производства, морские порты, зоны с частыми кислотными осадками
• Толщина металла 1 мм делает элемент чувствительным к ударным нагрузкам - требуется защита от механических повреждений

Примеры использования

• Подключение кабельной трассы от потолочного канала к полу в производственном цеху
• Переход между этажами через технологический канал в офисном здании
• Формирование вертикального ответвления от горизонтального кабельного маршрута к щитовым шкафам
• Сборка кабельной системы на станках с изменением направления прокладки

Практические советы

• При заказе всегда учитывайте, что для одного поворота нужна пара таких секций - одна не образует полноценный угол
• Проверяйте наличие отверстий перед монтажом - они должны совпадать с крепежными планками других элементов
• При использовании в сыром помещении дополнительно смажьте места соединений антикоррозийной смазкой
• Не используйте этот элемент вместо прямого участка - он увеличивает сопротивление протяжке кабеля
• Артикул 7005628 и обозначение RGBEV 110 FS - идентичны; при поиске в каталоге достаточно ввести любой из них
